Conexión de un sensor a dos hilos
FP-X User's Manual

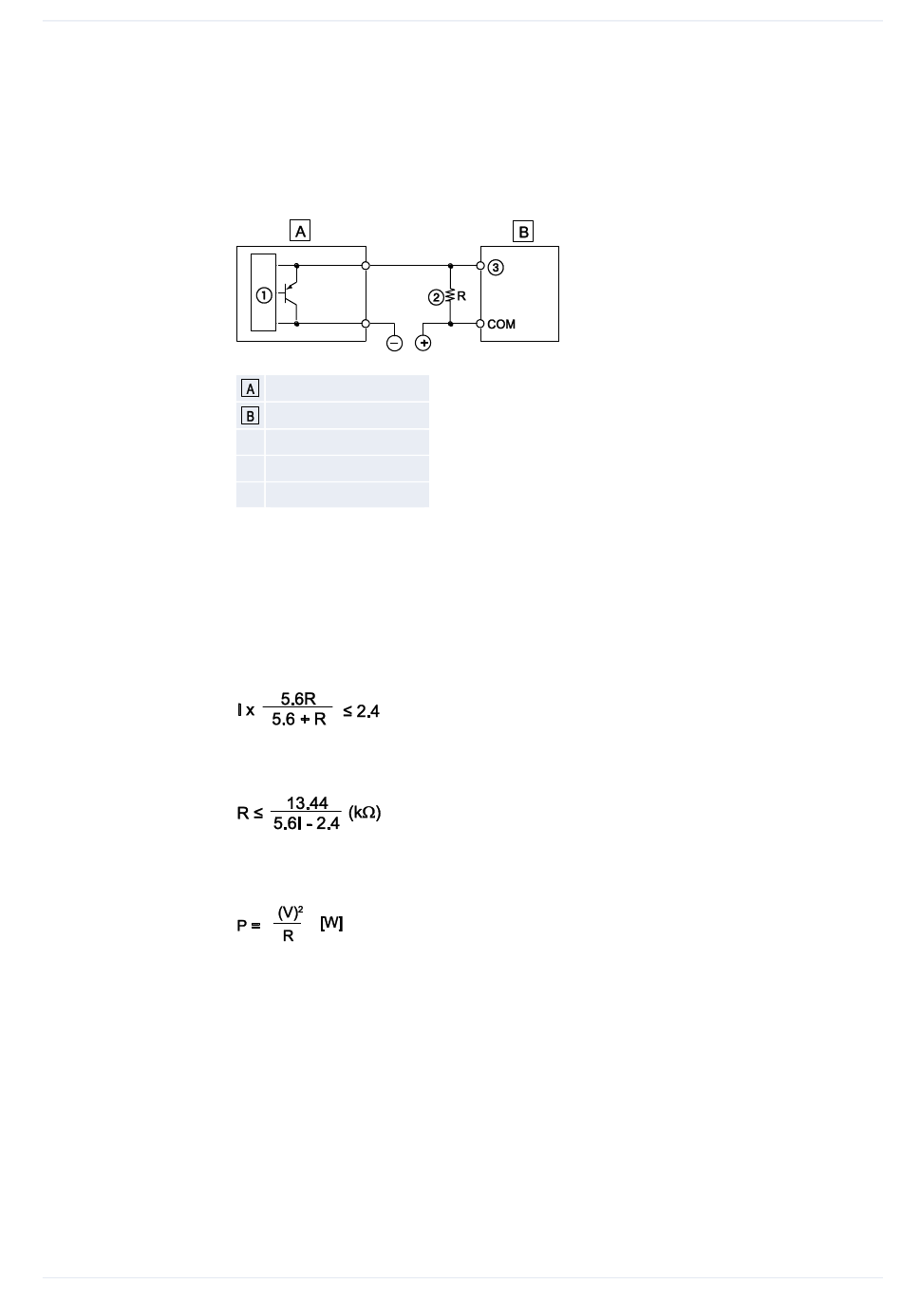

Si la entrada del PLC no pasa OFF debido a la corriente de fuga del sensor
a dos hilos (fotocélula o sensor de proximidad), es necesario utilizar una
resistencia bleeder, como se muestra en el siguiente esquema.
Sensor a dos hilos
FP-X
Q Circuito interno
W Resistencia bleeder
E Terminal de entrada
La fórmula se basa en una impedancia de entrada de 5,6k. La impedancia
de entrada depende del número del terminal de entrada.
La tensión de OFF de la entrada es de 2,4 V. Por tanto, seleccionar un valor
R de la resistencia de fuga de forma que la tensión entre el terminal COM y
el terminal de entrada sea inferior a 2,4 V.
Por lo tanto:
La potencia W de la resistencia es:
V = Tensión de alimentación eléctrica
Usar un valor que sea de 3 a 5 veces el valor de W obtenido anteriormente.
Instalación y Cableado
143
