Resumen de contenidos para Leica MC170 HD
- Página 1 Leica MC170 HD Leica MC190 HD Manual de instrucciones...
-
Página 2: Tabla De Contenido
Presentación de imágenes y películas sin ordenador Montaje Equilibrado automático de blancos Montaje de la cámara Activación de la Leica MC170 HD o Leica MC190 HD (modo PC) Uso adicional de una pantalla HD (modo PC) Instalación Modo HD (independiente) - Página 3 Ajustes de superposición de imagen (AJ. SUPERPOS.) Ajustar los escenarios de iluminación predefinidos Servicio Cuidado, mantenimiento y persona de contacto Recambios Especificaciones Leica MC170 HD o Leica MC190 HD Planos Manual de instrucciones Leica MC170 HD o Leica MC190 HD...
-
Página 4: Observaciones Generales
Observaciones generales Manual de instrucciones Leica MC170 HD o Leica MC190 HD Observaciones generales... -
Página 5: Observaciones Generales
Algunos productos pueden modificarse o también podemos ofrecerle otros acceso- rios para su empleo en salas blancas. Siga las indicaciones relativas a la limpieza del cristal del filtro de la sección Servicio. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Observaciones generales... -
Página 6: Indicaciones De Seguridad Importantes
Tenga en miento y los accesorios. cuenta especialmente todas las normas de seguridad. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Observaciones generales... -
Página 7: Símbolos Utilizados
Este símbolo aparece junto a la informa- instrumentos. instrumentos. ción adicional o a las explicaciones más detalladas. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Observaciones generales... -
Página 8: Normas De Seguridad
Manual de instrucciones Leica MC170 HD o Leica MC190 HD Observaciones generales... - Página 9 (según el manual de instrucciones) astenópicos y musculoesqueléticos; así pues, pueden ser montados y desmontados por habrá que tomar las medidas adecuadas para el cliente, y embálelos por separado. reducir esta carga: Manual de instrucciones Leica MC170 HD o Leica MC190 HD Observaciones generales...
-
Página 10: Introducción
Introducción Manual de instrucciones Leica MC170 HD o Leica MC190 HD Introducción... -
Página 11: Enhorabuena
Full HD. 1 280×720 ("HD-Ready"). Esta resolución se recomienda para la visualización en pantallas identificadas con la etiqueta "HD-Ready" o en pantallas menores de 10" o 12". Manual de instrucciones Leica MC170 HD o Leica MC190 HD Introducción... -
Página 12: Suministro Y Accesorios Opcionales
Leica Microsystems. En el manual de instrucciones correspon- diente encontrará información detallada de los diferentes accesorios. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Introducción... -

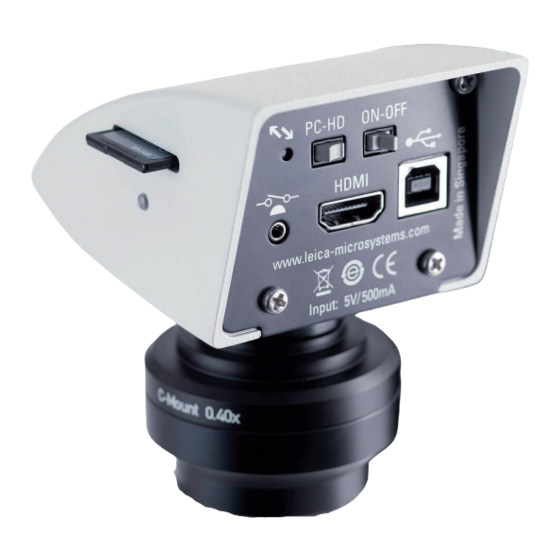

Página 13: Visión General Del Instrumento
3. Receptor de infrarrojos para control remoto 4. Conexión HDMI 5. Conexión USB 6. Conexión para el pedal de control 7. Interruptor de modos PC o HD 8. Interruptor de conexión/desconexión Manual de instrucciones Leica MC170 HD o Leica MC190 HD Introducción... -
Página 14: Encuadre De Proyección Efectiva
1. La imagen en vivo en formato 16:9 se mues- tra en la pantalla HD 2. La captura en formato 4:3 se muestra en el ordenador o se almacena en la tarjeta SD Manual de instrucciones Leica MC170 HD o Leica MC190 HD Introducción... -
Página 15: Montaje
Montaje Manual de instrucciones Leica MC170 HD o Leica MC190 HD Montaje... -
Página 16: Montaje De La Cámara
ópticos de 0.55× / 0.5× Leica Microsystems. 2. Fije la cámara con el adaptador de rosca C montado previamente en el tubo o en la conexión para fotografía del microscopio. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Montaje... -
Página 17: Instalación
Instalación Manual de instrucciones Leica MC170 HD o Leica MC190 HD Instalación... -
Página 18: Modo Hd (Independiente)
2. Conecte la Leica MC170 HD o Leica (independiente), debe haber introducido MC190 HD por medio del cable HDMI con una tarjeta SD en la Leica MC170 HD o Leica la pantalla HD. MC190 HD espacio suficiente en la memoria. -
Página 19: Modo Pc
La Leica MC170 HD o Leica MC190 HD del software para el modo PC se encuentran se alimenta con corriente desde el en el DVD suministrado con la Leica MC170 HD o PC a través del cable USB. Al activar la Leica Leica MC190 HD. -
Página 20: Limitaciones Del Modo Pc
– también cuando está conectada a través de HDMI a una pantalla 16:9. No obstante, en un equipo de este tipo, la imagen se muestra correctamente, aunque con los bordes de la página negros. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Instalación... -
Página 21: Puesta En Marcha
Puesta en marcha Manual de instrucciones Leica MC170 HD o Leica MC190 HD Puesta en marcha... -
Página 22: Leica Mc170 Hd O Leica Mc190 Hd
Leica MC170 HD o Leica MC190 HD Activación de la Leica MC170 HD o Leica MC190 HD Modo HD (independiente) Modo PC Si la Leica MC170 HD o Leica MC190 HD se conecta con el PC en el modo HD (independiente): aparece el mensaje "No hay cámara"... -
Página 23: Configurar Pedal De Control
"CAPTURAR". CONFIG. BN: Realizar balance de blancos para corrección de color de la cámara. El pedal de control opcional no funciona en el modo PC. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Puesta en marcha... -
Página 24: Control Remoto
6. Desplazarse a la imagen siguiente en la Mantenga el control remoto hacia el control tarjeta SD de la Leica MC170 HD o Leica MC190 HD, siem- 7. Ajustar el brillo arriba o abajo pre en dirección al receptor de infrarrojos del 8. - Página 25 Para garantizar un contacto de la batería mejor y más seguro, se puede añadir un trozo pequeño de espuma o un trozo de papel doblado bajo la tapa de la batería. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Puesta en marcha...
-
Página 26: Sincronización De La Cámara Y El Mando A Distancia
2. Pulse y mantenga pulsado el botón del control remoto que representa el canal que El Leica MC170 HD o Leica MC190 HD y el desea asignar a la conexión (vea la imagen mando a distancia pueden sincronizarse a la derecha con la Selección de canal) hasta de forma que únicamente respondan entre sí. -
Página 27: Uso
Manual de instrucciones Leica MC170 HD o Leica MC190 HD... -
Página 28: Activación De La Leica Mc170 Hd O Leica Mc190 Hd (Independiente)
Activación de la Leica MC170 HD o Leica MC190 HD (independiente) Asegúrese de que el objetivo opcio- nal esté atornillado en el microsco- pio, que el interruptor de modo esté en "HD" y la pantalla HD activada. 1. Ajuste el interruptor de conexión/desco- nexión en "ON"... -
Página 29: Informaciones Sobre Las Tarjetas De Memoria Sd
Algunas tarjetas de memoria SD tienen Compruebe que la tarjeta de memoria la detecte la Leica MC170 HD o Leica MC190 HD, una corredera de protección contra escri- esté correctamente orientada antes debe usar el sistema de archivos "FAT". La tura. -
Página 30: Captura De Imágenes Sin Ordenador
Una imagen con la resolución más alta encaje. ocupa 1,3 megabytes aprox. de lugar de El piloto de estado de la Leica MC170 HD o Leica memoria en la tarjeta SD. Esto significa que por MC190 HD se ilumina de color verde. La cámara cada gigabyte de capacidad puede almacenar está... -
Página 31: Presentación De Imágenes Y Películas Sin Ordenador
: Detener / reproducir el vídeo. : Retroceder / avanzar el vídeo. 4. Para volver a la imagen en vivo, pulse la tecla – eventualmente, varias veces consecutivas si está en una imagen con zoom. Manual de instrucciones Leica MC170 HD o Leica MC190 HD... -
Página 32: Equilibrado Automático De Blancos
El balance de blancos de la cámara está ajustado de fábrica de modo que en inte- racción con una iluminación LED Leica logrará automáticamente un resultado óptimo. Manual de instrucciones Leica MC170 HD o Leica MC190 HD... -
Página 33: Activación De La Leica Mc170 Hd O Leica Mc190 Hd (Modo Pc)
Activación de la Leica MC170 HD o Leica MC190 HD (modo PC) Para obtener más información sobre el Leica Application Suite, consulte la "Ayuda LAS". 1. Ajuste el interruptor de conexión/desco- nexión en "ON" para activar la Leica ... -
Página 34: Uso Adicional De Una Pantalla Hd (Modo Pc)
Full-HD en la pantalla HD la pantalla HD. conectada. Para permitirlo, debe poner la Leica MC170 HD o Leica MC190 HD en el modo HD (independiente) (véase la página 18). Manual de instrucciones Leica MC170 HD o Leica MC190 HD... -
Página 35: Menú De Usuario
Menú de usuario Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... -
Página 36: Acceso Al Menú De Usuario
4. Pulse la tecla para confirmar un punto del menú. 5. Pulse de nuevo la tecla para ocultar el menú de usuario. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... -
Página 37: Control Automático De Blancos
Active en este caso el balance de blancos manual. En la medida de lo posible, utilice siempre una tarjeta gris y otro objeto de color neutro para lograr un resultado óptimo. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... -
Página 38: Balance De Blancos Manual
Después de un balance de blancos manual, el modo de balance de blancos se pone siempre en "MANUAL", también cuando previa- mente se ha ajustado en "AUTO". Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... -
Página 39: Exposición
3. Ajuste el valor para "MODO EXP." en "AUTO" para la exposición auto- mática. 4. Corrija los valores para "BRILLO" y "GAMA", hasta que la imagen satis- faga sus deseos. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... -
Página 40: Resolución
El menú "RESOLUCIÓN" permite definir la resolución de la imagen en vivo, para las capturas de imágenes individuales y las de vídeo individualmente. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... - Página 41 SD está llena, se interrumpe la captura de vídeo. Al activar la resolución estándar recomendada HD1080-50 se emite una doble señal auditiva. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario...
-
Página 42: Ajustes De La Cámara
JPG para imáge- ciona del modo habitual o no se ha realizado correctamente un ajuste. nes individuales o MP4 para vídeos. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... - Página 43 Activa el modo de escala de grises de la cámara, eliminando la informa- ción de color y mostrando únicamente el valor en escala de grises de cada pixel. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario...
-
Página 44: Ajustes Definidos Por El Usuario
Ajustar los colores del menú (MENÚ COLOR) En la actualidad, la guía del menú dispone de dos esquemas de color. En el futuro podrían suministrarse colores adicionales mediante la actua- lización del firmware. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... - Página 45 La entrada de menú para seleccionar el idioma se añade también siempre en inglés. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario...
-
Página 46: Ajustes De Superposición De Imagen (Aj. Superpos.)
Submenú vivo o tanto en la imagen en vivo como en la captura. La Leica MC170 HD o Leica MC190 HD permite superponer imáge- HISTOGRAMA nes predefinidas o específicas del usuario en la imagen en vivo y en Permite elegir el histograma que se puede mostrar en la imagen en vivoo las capturas. - Página 47 Restablecer superposiciones de imagen (REST. SUPERPOS.) Restablece el ajuste de fábrica de las superposiciones: un logotipo de Leica, un retículo sobre toda la imagen en vivo y un retículo pequeño en el centro de la imagen en vivo. Ajustar la transparencia (TRANSPARENCIA) Según el ajuste seleccionado, los bordes de la superposición se muestran...
-
Página 48: Ajustar Los Escenarios De Iluminación Predefinidos
ILUMINACIÓN-1 cenados. 3. Espere hasta que se oculte de nuevo el ILUMINACIÓN-2 modo de iluminación indicado. Con ello, ahora está activo este modo de ilumina- ILUMINACIÓN-3 ción. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Menú de usuario... -
Página 49: Servicio
Servicio Manual de instrucciones Leica MC170 HD o Leica MC190 HD Servicio... -
Página 50: Cuidado, Mantenimiento Y Persona De Contacto
Leica Microsystems: su cámara Leica funcionará tan bien como el www.leica-microsystems.com primer día incluso después de años y décadas. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Servicio... - Página 51 Debe evitarse el uso excesivo de disolven- las partes mecánicas. tes. El paño sin pelusas, el trapo para lentes o el algodón deben humedecerse con disolvente sin llegar a empaparlo. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Servicio...
- Página 52 (número de artículo 12 730 484). Póngase en contacto con el servicio de Leica para solicitar estas piezas y las corres- pondientes instrucciones. Limpie los objetivos con alcohol puro y paños especiales. Manual de instrucciones Leica MC170 HD o Leica MC190 HD Servicio...
-
Página 53: Recambios
13 302 708 946 915 Adaptador USB 5 W con enchufe intercambiable 10 450 805 Control remoto infrarrojo RC3 19 004 870 Tarjeta SD (4 GB) 12 730 229 Pedal de control Manual de instrucciones Leica MC170 HD o Leica MC190 HD Servicio... -
Página 54: Especificaciones
Especificaciones Manual de instrucciones Leica MC170 HD o Leica MC190 HD Especificaciones... -
Página 55: Leica Mc170 Hd O Leica Mc190 Hd
Tamaño del sensor: 6,1 mm × 4,6 mm Compatibilidad: USB 2.0, conector USB estándar tipo B Tamaño del píxel (con resolución máxima): 2,35 μm × 2,35 μm (MC170 HD) Conexión de alta definición: HDMI 1.3, conector HDMI estándar tipo A Tamaño del píxel (con resolución máxima): 1,67 μm ×... - Página 56 Configuración mínima del ordenador: PC / Mac, Intel Core 2 Duo, >2,4 GHz, 4 GB RAM, gráfico de 24 bits Declaración de conformidad CE disponible Normas EMI/RFI: EN55011-B; EN50082-1 EMC: 61000-3-2; 61000-3-3 Manual de instrucciones Leica MC170 HD o Leica MC190 HD Especificaciones...
-
Página 57: Planos
Planos Manual de instrucciones Leica MC170 HD o Leica MC190 HD Especificaciones... - Página 58 CONNECT WITH US! Leica Microsystems (Schweiz) AG · Max-Schmidheiny-Strasse 201 · 9435 Heerbrugg, Switzerland T +41 71 726 34 34 · F +41 71 726 34 44 www.leica-microsystems.com...
