BRANCHEMENT TUYAUX SORTIE FUMEES
• Cette opération est à faire par techniciens.
L'appareil peut être connecté au tuyau de décharge des fumées : Verticalement ou
•
Latéralement ou Postérieurement.
L'appareil est predisposé par le Producteur avec branchement Postérieur.
Pour l'explication des différents branchements à la décharge de Fumées, se
•
reporter aux Notices sur l'orientation terminale de la décharge de fumées
attachées à l'appareil. Les notices font partie intégrante du Manuel
d'Instructions.
SYSTÈME ANTI BASCULAGE
L' appareil est doué d'un système de sécurité contre les possibles basculages accidentelles.
Il est obligatoire de fixer mécaniquement l'appareil à un plan ou paroi à travers la chaîne en
dotation sur la partie postérieure de l'appareil en dévissant la vis qui fixe la partie postérieure et la
visser encore. Le fixage devra résulter stable et fort.
Les notices de montage et le matériel nécessaire se trouvent dans le sachet approprié.

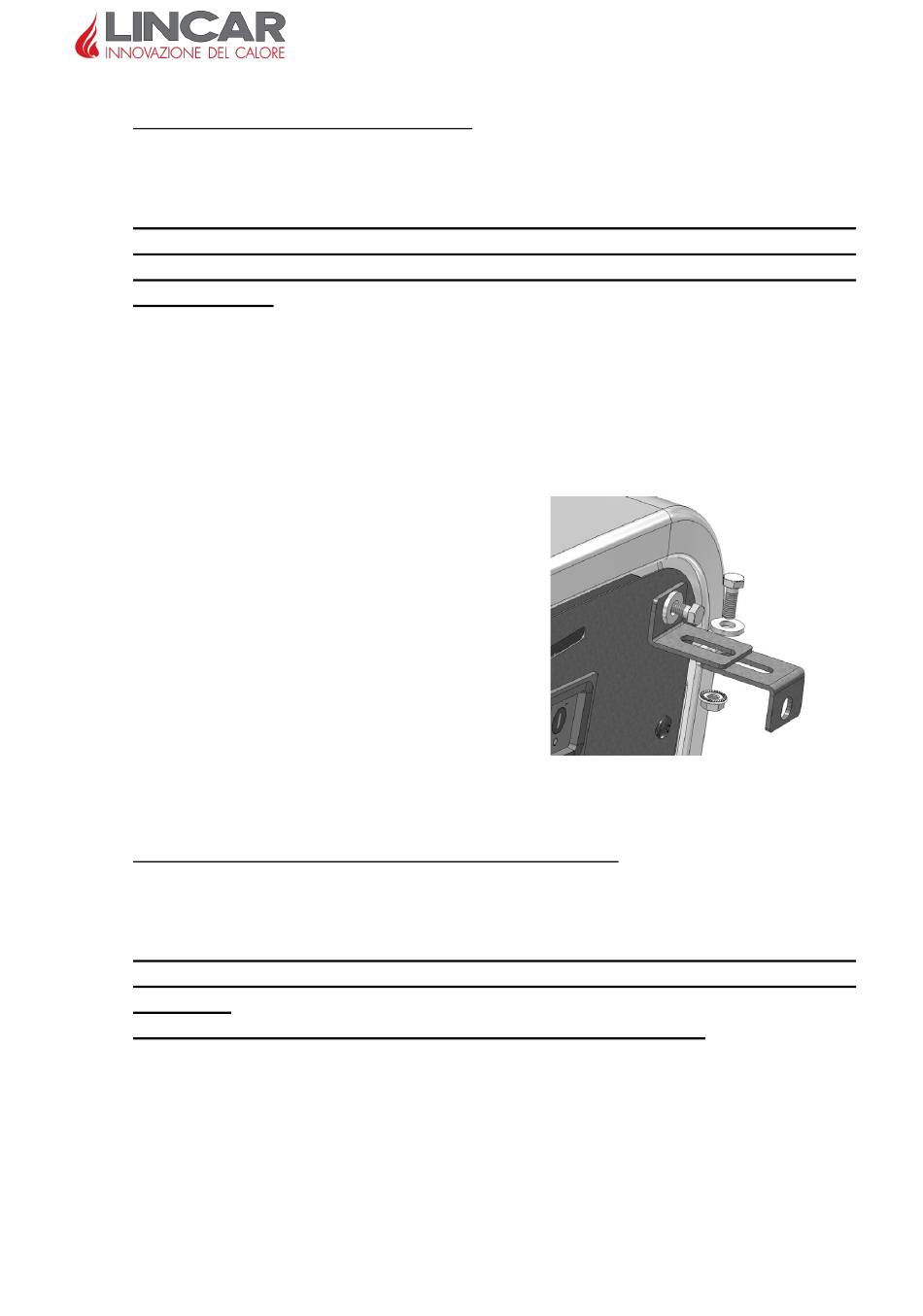

Prendre les étriers anti-basculement fournis avec
l'appareil.
Fixer les étriers à la partie arrière du poêle à l'aide
d'un tournevis : un étrier doit être fixé à l'appareil,
tandis que l'autre doit être fixé à la paroi, en
utilisant une cheville (Ø 8 mm) adaptée au type de
mur (pas fournie).
Les deux étriers doivent être connectés entre eux
comme indiqué dans la figure.

BRANCHEMENTS DES TUYAUX DE LA CANALISATION

Cette opération doit être effectuée par du personnel qualifié.
•
• L'appareil peut être canalisé :
Antérieurement, Latéralement ou Postérieurement.
L'appareil est prédisposé par le Producteur avec branchement Antérieur.
Pour l'explication des différents branchements de la Canalisation, se
•
reporter aux Notices sur l'orientation de la canalisation attachées à
l'appareil.
Les notices font partie intégrante du Manuel d'Instructions.
