Sección del mezclador
El mezclador digital especifica el estado de entrada o salida
de la sección de grabación.
Los mezcladores del VS-1824 incluyen el Input Mixer—que,
en el paso de la señal, está situado antes de la sección de
grabación—el Track Mixer, situado después de la sección de
grabación, y el Master Block, que se utiliza para determinar
los jacks y conectores que envían las señales de cada uno de
los otros mezcladores.
* Para una información más detallada acerca de la sección del
mezclador, consulte el "Diagrama de bloques de la sección del
mezclador"
(Apéndices p. 128).
Flujo de señal (Busses)
En el VS-1824, las señales pasan a través de los buses. Los
buses son rutas compartidas a través de múltiples señales
que se pueden enviar a varias pistas o canales. Puede que sea
más fácil entenderlo si los comparamos con tuberías de agua.
Por ejemplo, el agua que llega a su casa desde la compañía de
aguas se divide en varias rutas dentro de la casa (cocina,
baño, etc.). El agua que se utiliza en cada una de estas
ubicaciones se agrupan y se ejecutan.

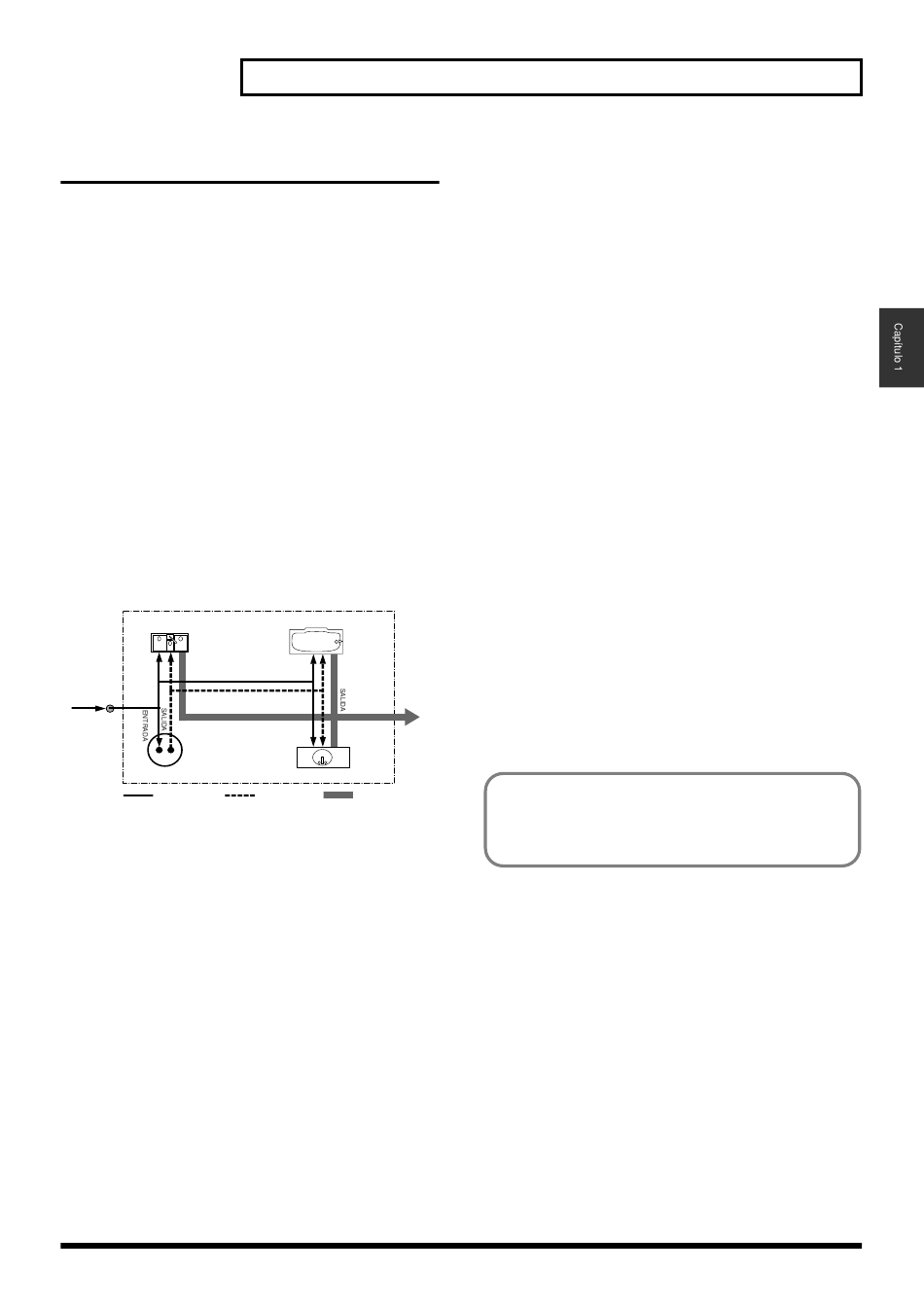

fig.01-09
Fregadero de
Su casa
la cocina
ENTRADA
SALIDA
ENTRADA en la
casa de las
SALIDA
tuberías de agua
Calentador
de agua
Agua fría (Bus)
Si compramos al VS-1824 como la casa, el agua que se
suministra desde la compañía de agua corresponde a
entradas como un micrófono o un órgano. Algunas de estas
entradas se envían a pistas de grabación y se graban. Otras
porciones se envían a los efectos y la reverberación o el
chorus se aplican antes de que se envíen.
El principio básico del VS-1824 es que al especificar desde
donde —y hasta donde— van las líneas comunes, puede
determinar las señales que se grabarán en que pista y se
enviarán a qué efectos y a donde se enviarán.
Capítulo 1 Antes de empezar (VS-1824 Terminología)
Bañera
ENTRADA
SALIDA
a la calle
SALIDA
ENTRADA
Pila del baño
Agua caliente (Bus)
Desagüe (Bus)
Bus RECORDING:
Las señales asignadas al bus RECORDING son direccionadas
a la sección de la grabadora para que se graben. El bus
RECORDING tiene ocho canales a los que cualquier salida
del Input Mixer, Track Mixer, y efectos (retorno del efecto).
Las señales asignadas al bus RECORDING no pueden
direccionarse al bus MIX.
Bus MIX:
Las señales asignadas al bus MIX se envían a los jacks
MASTER para monitorización. Tiene dos canales (L y R), y
puede tomar señales de salida desde el Input Mixer, Track
Mixer, y efectos (retorno del efecto). Las señales asignadas al
bus MIX no pueden direccionarse al bus RECORDING.
Bus EFFECT:
Las señales asignadas al bus EFFECT se envían al VS8F-2
para añadirles efectos. El bus EFFECT tiene cuatro canales—
FX1 L/R, FX2 L/R—y puede procesar señales desde el Input
Mixer y el Track Mixer. Las señales asignadas al bus
RECORDING, así como al bus MIX, también se pueden
direccionar al bus EFFECT.
Bus AUX:
Las señales asignadas al bus AUX se envían a los jacks AUX
para proporcionar mezclas adicionales para monitorización.
Este bus funciona con seis canales (AUX1 L/R, AUX2 L/R,
AUX3 L/R), y puede tomar señales desde el Input Mixer y el
Track Mixer. Las señales asignadas al bus RECORDING así
como al bus MIX también se pueden direccoanr al bus AUX.
Esto es conveniente si, por ejemplo, desea conectar un
dispositivo de efectos externo, o cuando desee separar una
salida aparte de los jacks MASTER Out (salida individual).
Bus EFFECT y bus AUX
Si el VS-1824 contiene dos VS8F-2s, el bus AUX (AUX1 L/
R, AUX2 L/R) sirve como bus EFFECT (FX3 L/R, FX4 L/
27
