línea de impedancia característica. Para RS 422 se recomienda la línea debe terminar en el receptor final. El CCM
tiene una terminación de línea conmutador SW14 cuya posición predeterminada está activada. Para CCM que no
están al final de la línea (como CCM #1 & #2 abajo) cortar SW14.

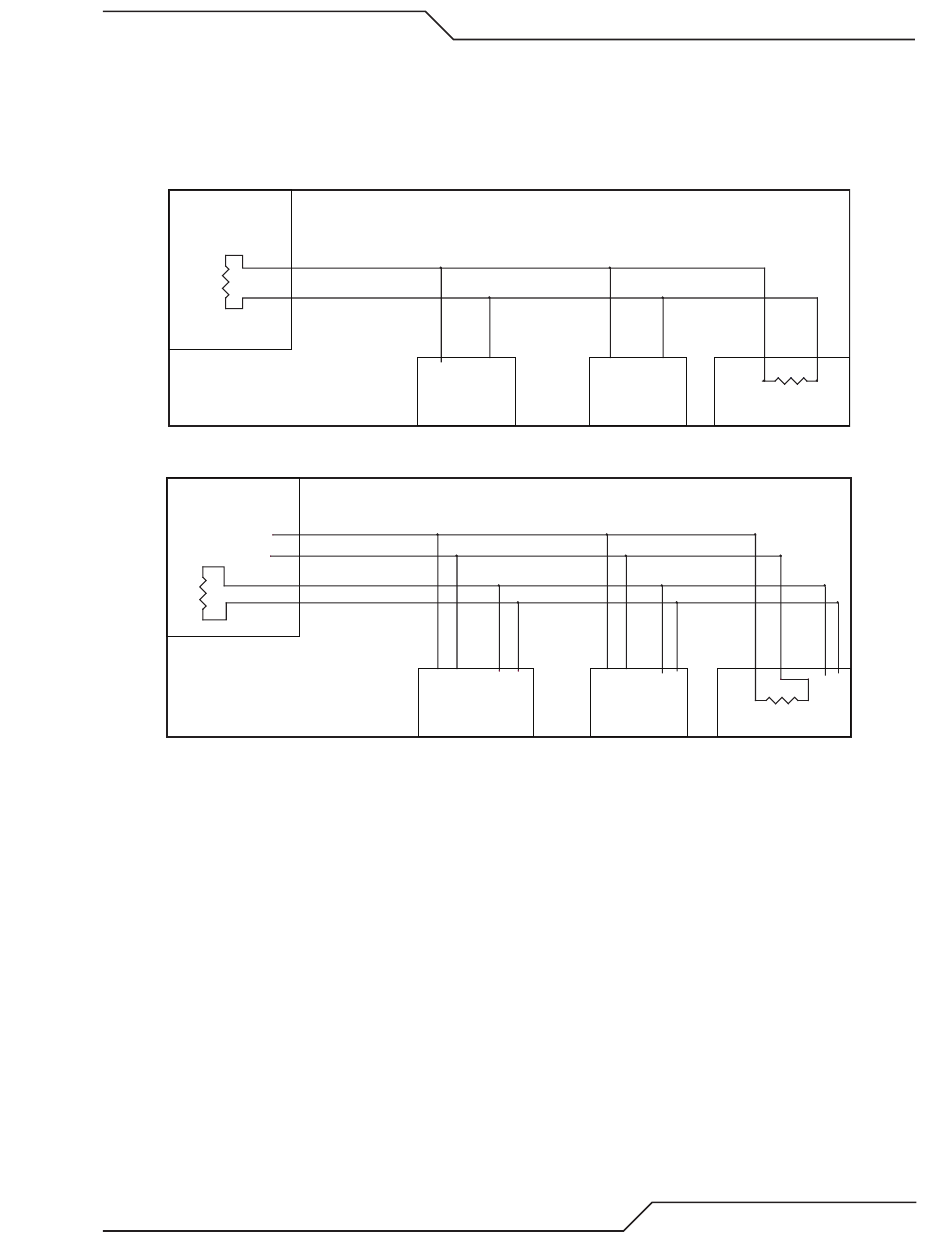

Con múltiples CCMs RS 485:
TSC 3000 (HMI)
o CNC con un
2 cable RS 485
Datos+
120
Datos-
Art # A-09483ES
4 Cable RS 422 half duplex:
CNC con una interfaz
RS 422 semi-duplex
Tx+
Tx-
Rx+
120
Rx-
Art # A-09484ES_AB
Dirección de CCM:
Cuando hay más de un dispositivo se utiliza en paralelo en una línea de comunicación serie cada una tiene que
tener una dirección única. El CCM tiene un conmutador SW10 para establecer la dirección de cada CCM. El ajuste
de fábrica "0" es el correcto para el sistema con el plasma (CCM). No se admite actualmente CCMs en paralelo.
Cuando esto esté disponible detalles para establecer otras direcciones se incluirán en una actualización del manual
sobre la instalación y configuración de sistemas paralelos.
0-5264ES
ULTRA-CUT 100 XT/200 XT/300 XT/400 XT
Señal, masa también es necesario, pero no se muestra.
SW14 Apagar
CCM #1
Señal, masa también es necesario, pero no se muestra.
Rx Tx
SW14 Apagar
CCM #1
APÉNDICE
SW14 Apagar
SW14 ENCENDIDO
CCM #2
CCM # (Último en línea)
Rx
Rx
Tx
120
SW14 Apagar
SW14 ENCENDIDO
CCM #2
CCM # ( Último en línea )
120
Tx
A-17
