ULTRA-CUT 100 XT/200 XT/300 XT/400 XT

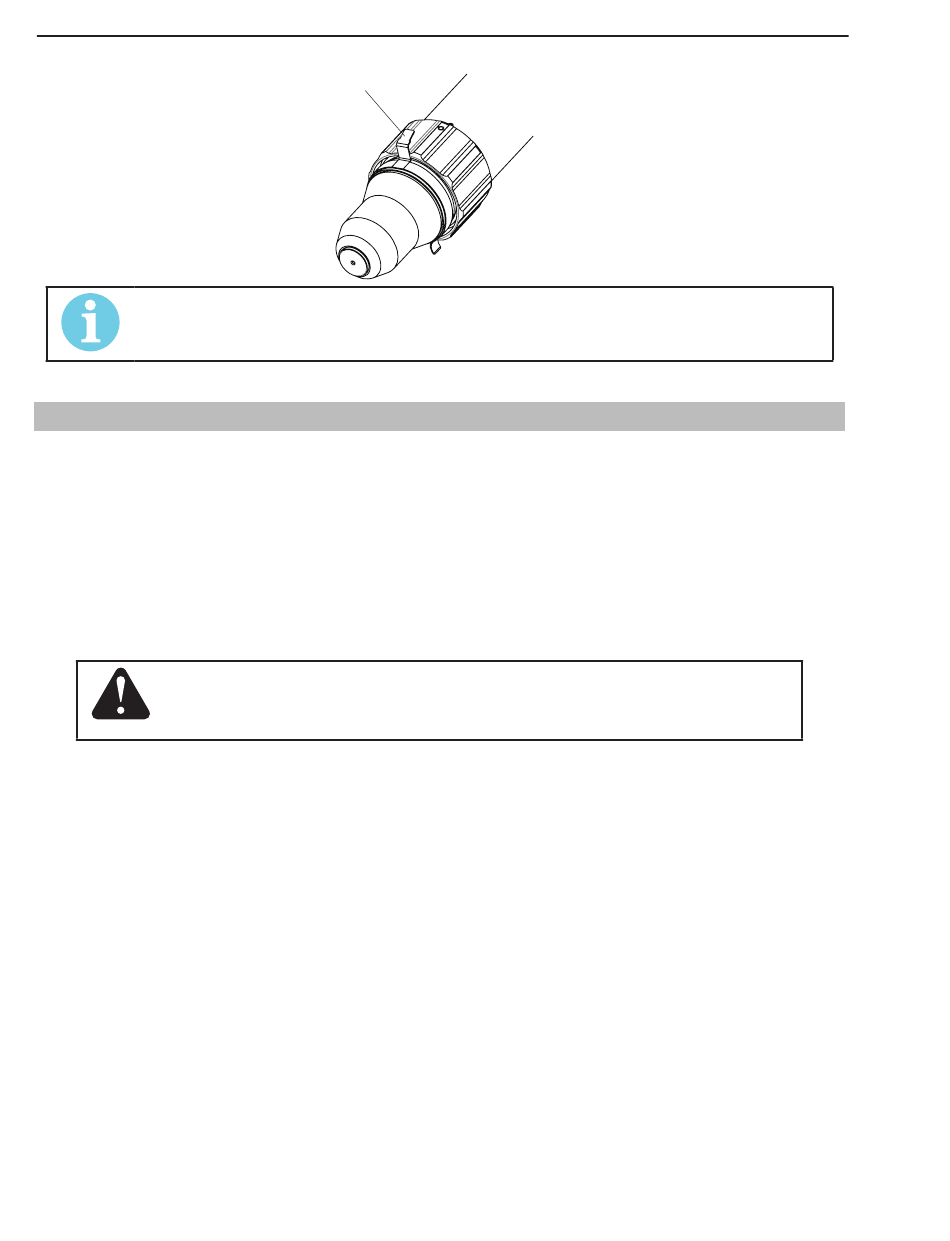

7. Si utiliza el sensor óhmico de altura de la antorcha, conecte el cable del detector de altura al broche óhmico.
NOTA!
No se recomienda el uso del sensor óhmico cuando se utiliza protección por agua. El agua sobre la placa
a cortar interfiere eléctricamente con el circuito del sensor óhmico.

3.24 Divisor de voltaje para el control de la altura de la antorcha iHC

Para un mejor rendimiento del corte por plasma, se debe mantener una altura constante (distancia) por encima del
metal mientras se realiza el corte. Las mesas de corte utilizan un control de la altura de la antorcha (THC, por sus
siglas en inglés), también llamado control del eje Z, la mayoría de los cuales utilizan la retroalimentación del voltaje
del arco para controlar la altura. Algunos de ellos, incluyendo el iHC, que forman parte de los controladores de
CNC de Thermal Dynamics XT, incorporan una placa de circuitos impresos del divisor de voltaje que debe instalarse
dentro de la fuente de alimentación del plasma, para dividir el voltaje alto del arco hasta que alcance niveles más
bajos para utilizar con los circuitos de control.
Existe un espacio para montar la placa V-D (divisor de voltaje) situado en la parte superior de un panel vertical
interno, cerca de la parte posterior de la fuente de alimentación. El espacio dispone de orificios pretaladrados para
montar la placa V-D (divisor de voltaje) del iHT así como cualquier otro control de la altura común.
PRECAUCIÓN
Si utiliza otra placa que no se adapte a los orificios existentes, si es posible retire el panel antes
de perforar. Si no es posible, deberá tomar todas las precauciones necesarias para evitar que
las limaduras de metales se depositen dentro de la fuente de alimentación.
Instalar la placa V-D (divisor de voltaje)
1. Localice la placa V-D (divisor de voltaje) que debe estar con el iCNC.
2. Dentro de la fuente de alimentación, localice y retire los 2 tornillos del panel de montaje y el panel.
3. Instale los separadores de la placa V-D (divisor de voltaje) y la placa del divisor de voltaje del XT iCNC y,
a continuación, vuelva a montar el panel con los 2 tornillos, asegurando la placa del divisor de voltaje en
su lugar. Si utiliza otra placa V-D (divisor de voltaje), siga las instrucciones proporcionadas y móntela en el
mismo lugar.
INSTALACIÓN
Clip óhmico
Art # A-03393SEU_AB
