Capítulo 7
7.5 Mecanismo de Carga
7.5.1 Control del LED de Preexposición
7.5.1.1 Control del LED de preexposición
La máquina está equipada con un LED de preexposición utilizado para evitar la adhesión de exceso de tóner en el tambor fotosensible debido a cargas
residuales. A continuación se indica un ítem relacionado con el sistema de control del LED de preexposición:
1. Activación/desactivación del LED de preexposición
A continuación se muestra la señal relacionada con el mecanismo:
[1] Señal de control del LED de preexposición; cuando es '0', el LED se activa
7.5.2 Mecanismo de Carga Primaria
7.5.2.1 Generales
Los ítems a continuación están relacionados con el sistema de control de carga primaria:
1. activación/desactivación de la corriente de corona primaria
2. control del nivel constante de corriente de la corriente de corona primaria
3. control del nivel de voltaje constante de la polarización de la rejilla (fijado en 850 V por un varistor)

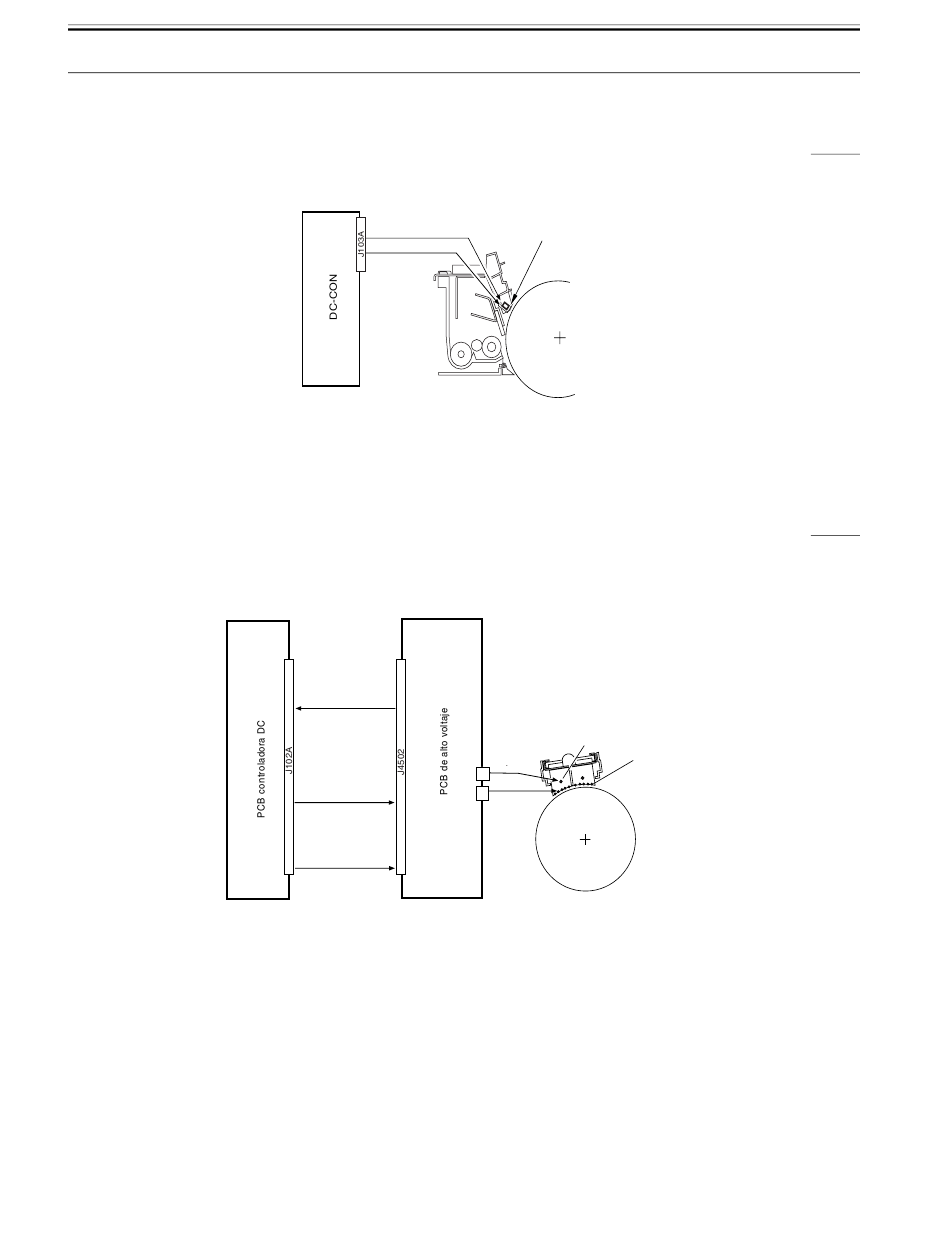

La siguiente figura muestra la construcción del sistema de control relacionado con el sistema de control de carga primaria:
Las señales a continuación están relacionadas con el mecanismo:
[1] Señal de detección de escape de carga primaria; cuando es '0', si la corriente es muy alta o muy baja
[2] Señal de control de corriente corona primaria; utilizada para controlar la corriente de carga primaria generada por la PCB de alto voltaje
[3] Señal remota de alto voltaje; activa/desactiva la salida de la corriente corona de carga primaria.
7-10
24V
PRE_LED_ON* [1]
F-7-13
PRIMARY-LEAK-
DETECT [1]
HVT-PRIMARY [2]
HVT-REMOTE [3]
F-7-14
Lámpara de preexposición
Hilo de carga primaria
Hilo de la rejilla
0009-4060
0009-4062
