Capítulo 7

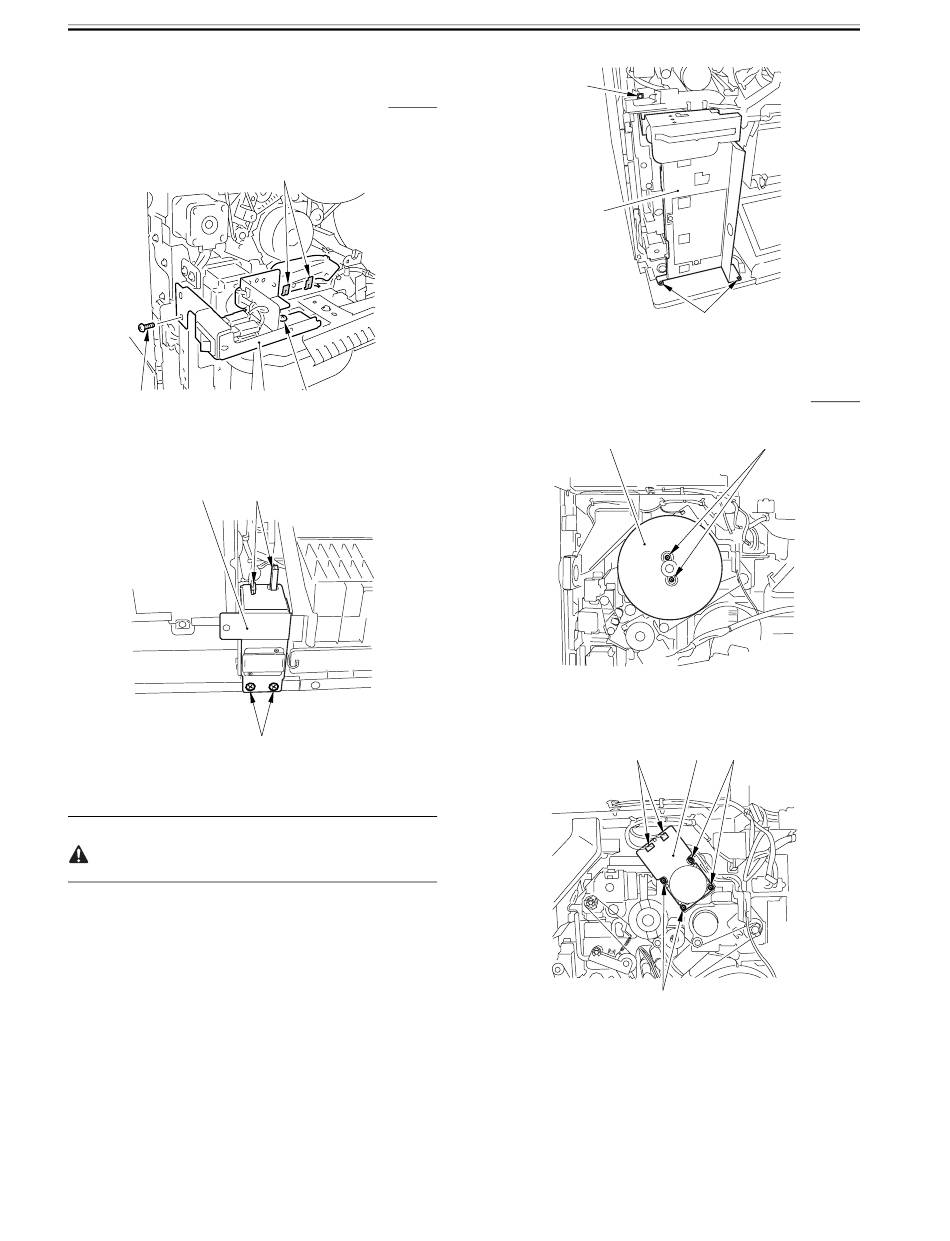

7.10.7.4 Remoción del Sujetador de la Botella del Tóner de
Desperdicio
1) Retire la botella del tóner de desperdicio.
2) Retire los 2 tornillos [1] y retire los 2 sujetadores [2]; luego, mueva
la base del interruptor principal de energía [3] hacia el lado.
[1]
F-7-117
3) Desconecte los 2 conectores [1] y retire los 2 tornillos [2]; luego,
separe la base del conector [3].
[3]
F-7-118
4) Retire los 2 tornillos [1] y separe el sujetador de la botella del tóner
de desperdicio [2].
Tenga cuidado para no derramar el tóner de desperdicio.
7-40
0009-3959
[2]
[3] [1]
[1]
[2]
[1]
[2]
F-7-119
7.10.7.5 Remoción del Motor del Tambor
1) Retire los 2 tornillos [1] y separe el volante [2].
[2]
F-7-120
2) Desconecte los 2 conectores [1], retire los 4 tornillos [2] y separe el
motor del tambor [3].
[1]
[2]
F-7-121
[1]
0009-3960
[1]
[3] [2]
