8.5 Unidad de Recolección de Alimentación Manual
8.5.1 Operación de Recolección
El sensor de papel de alimentación manual (PS23) detecta la presencia/ausencia de papel en la bandeja de alimentación manual. El motor principal maneja
el rodillo de extracción de alimentación manual por medio del embrague de recolección de alimentación manual (CL3).
Cuando el embrague se engancha, el solenoide de la placa soporte se activa para que la placa soporte de alimentación manual se eleve.
En respuesta, el engranaje del rodillo de alimentación recibe el manejo del motor principal lo que causa que el rodillo de alimentación haga una sola
rotación para mover el papel.
Mientras el rodillo de alimentación está girando, el rodillo de alimentación manual mueve el papel hasta el rodillo de registro.
8-20
PCB controladora DC
M1
Rodillo de
alimentación
Rodillo de
Rodillo de
extracción de
registro
alimentación
manual
Rodillo de separación

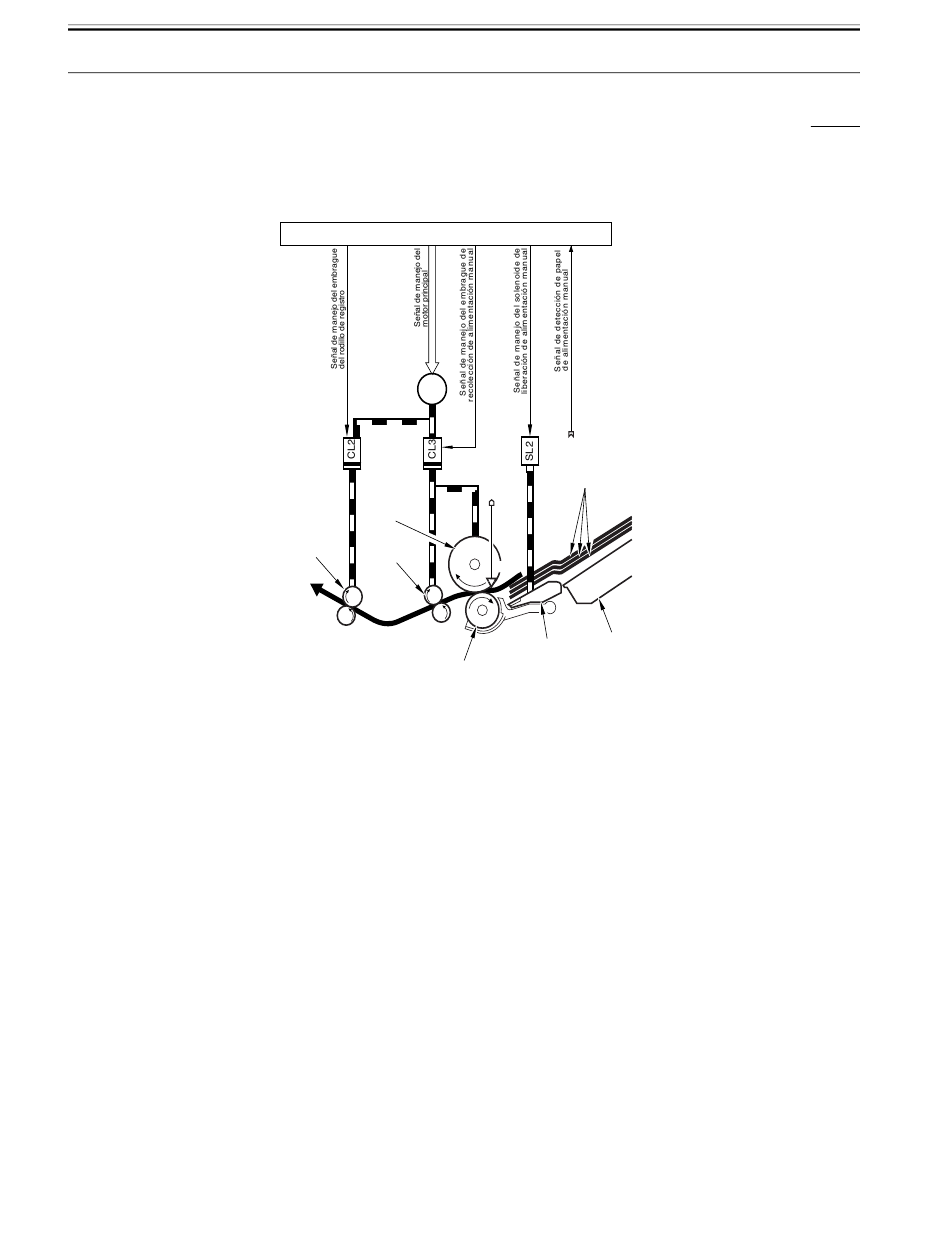

F-8-19
A
Papel
A
PS23
Bandeja
Placa soporte de
alimentación manual
0009-3181
