Funcionamiento
4.3

Panel de control

4.3.1 Panel de control y visualización

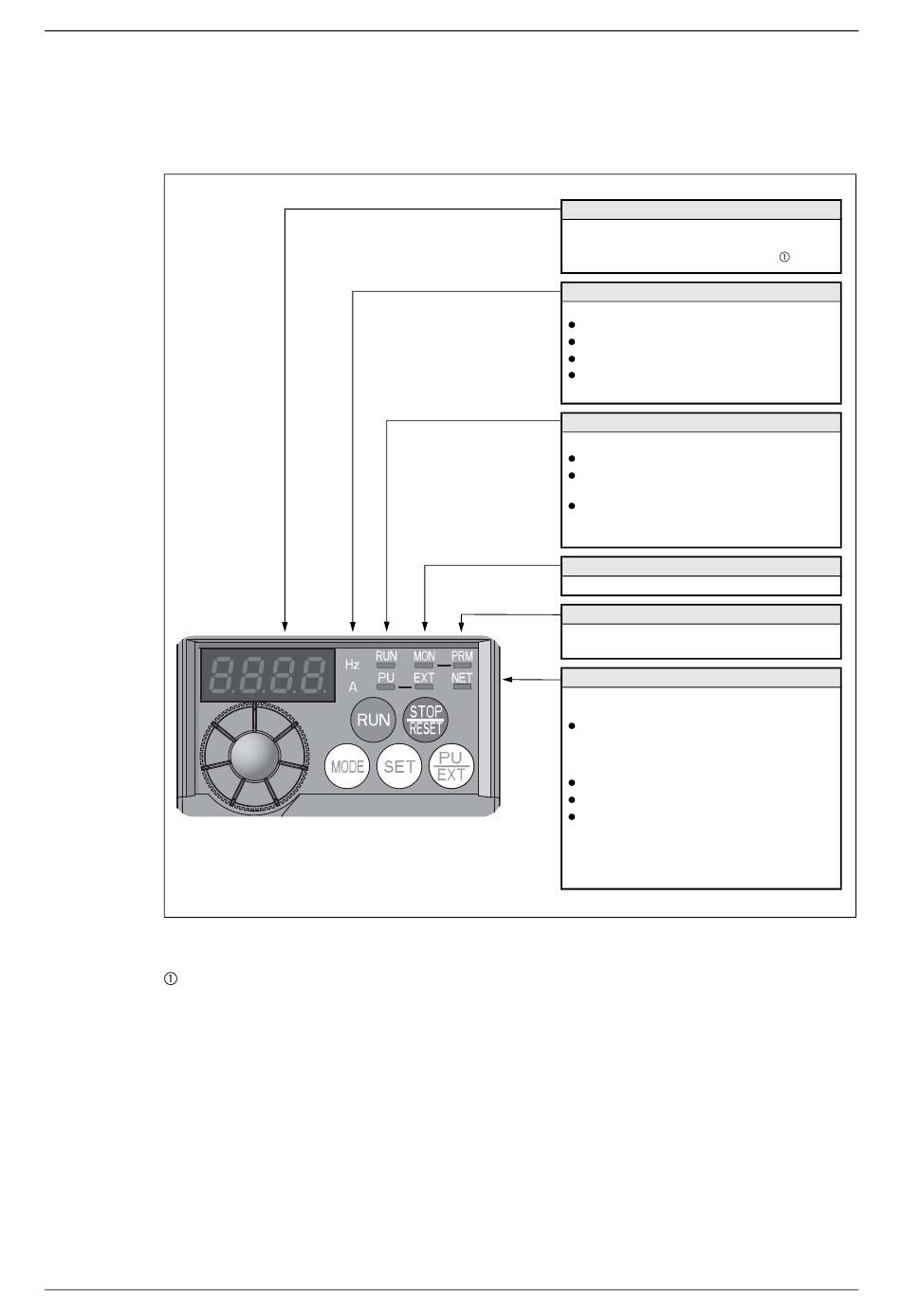

Fig. 4-6: Panel de control del variador de frecuencia FR-E700
Como máximo, en el panel de control es posible visualizar 4 cifras. En caso de valores de
más de 4 posiciones (incluyendo decimales), sólo se representan las cuatro primeras
posiciones. Por ejemplo, una frecuencia de 50 Hz se indica como "50.00", pero una
frecuencia de 120 Hz se indica como "120.0". (El segundo decimal no se indica y tampoco
puede ajustarse.)
FR-E700 EC
Panel de control
Indicación LED
Indicación de 7 segmentos y de 4 posiciones
para la representación de datos de funciona-
miento, números de parámetro etc.
Unidad
Indicación de la unidad actual
Hz: Frecuencia
A: Corriente
Ambas indicaciones OFF: Tensión
Ambas indicaciones parpadean: Monitor
de valor consigna
Indicación de estado de funcionamiento
Indicación de dirección de giro y orden de marcha
RUN se ilumina: Giro a la derecha
RUN parpadea lentamente: Giro a la
izquierda
RUN parpadea rápidamente: Orden de
marcha activa sin consigna de velocidad
ajustada
Indicación monitor
LED para la indicación del modo de monitor
Indicación de parametrización
LED para la indicación del modo de
parametrización
Modo de funcionamiento
LED para la indicación del modo de
funcionamiento
Funcionamiento mediante unidad de
mando (PU)
(con el ajuste de fábrica se ilumina
después de la conexión)
Funcionamiento externo (EXT)
Funcionamiento de red (NET)
Modo de funcionamiento combinado
(PU y EXT)
Los LEDs no se iluminan cuando la orden no
llega a través del panel de control (ver
sección 6.18.3).
