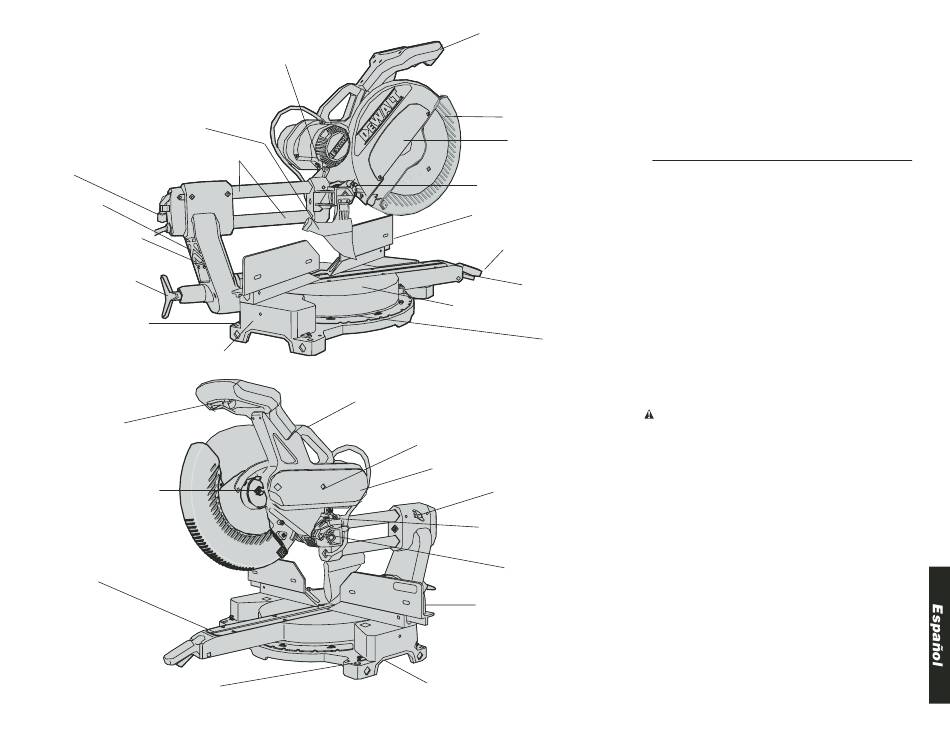

FIG.3
CAPUCHON DEL MOTOR
TUBO DE SALIDA DE POLVO
CARRILES
LLAVE DE LA HOJA
BOTON DE
SOBREPASAR
EL BISEL
TORNILLOS DEL TOPE
DE BISEL
MANIVELA DE AJUSTE
DEL BISEL
ESTABILIZADOR DE LA
BASE (NO ILUSTRADO)
BASE
FIG. 4
TRIGGER SWITCH
SPINDLE LOCK BUTTON
PLACA DE CORTE
ORIFICIOS DE MONTAJA DEL BANCO
ASA DE MANDO
GUARDA DE LA HOJA
CUBIERTA DEL EJE
PASADOR DE SUGURIDAD
GUARDA
MANIVELA DE AJUSTE DE
INGLETES
MESA
ESCALA DE INGLETES
MANGO DE
TRANSPORTAR
TORNILLO DE LA CUBIERTA
DE LA CORREA
CUBIERTA DE LA CORREA
PERILLA DE FIJACIN
DEL CARRIL
TORNILLO DE
AJUSTE MANUAL
TOPE DE RANURAR
PERILLA DE AJUSTE DE LA
GUIA (NO ILUSTRADO)
EMPUNADURAS
39

Especificaciones

CAPACIDAD DE CORTE

Inglete de 50° a la izquierda, 60° a la derecha
Bisel de 48˚ a la izquierda y a la derecha
noestadounidenses
Inglete Bisel
Anchura
0° 0°
45°I y D 0°
0° 45° Iz.
0° 45° Der. 1.7"

ACCIONAMIENTO

Motor de 120 voltios
Motor de 15 A, 2 200 W
4000 revoluciones/min.
Engranajes helicoidales con rodamiento de bola
GATILLO DE
Correa Multi-V
FIJACION
Hoja de carburo de 60 dientes
Freno eléctrico automático

Accesorios opcionales

Los accesorios recomendados para esta herramienta se
encuentran a la venta por separado en los centros de
servicio autorizado de su localidad. Si usted necesita ayuda
para localizar cualquier accesorio de la herramienta, escriba
a: D WALT Industrial Tool Co., 701 East Joppa Road,
E
Baltimore, MD 21286 o llame gratis al 1-800-4-DEWALT.
ADVERTENCIA: a fin de garantizar el funcionamiento
seguro de la herramienta, por favor lea detenidamente las
instrucciones incluidas con los accesorios.
ESTACIÓN DE TRABAJO DW723
La estación de trabajo permite ajustar la posición de la sierra
de manera fácil y rápida; incluye un soporte para la pieza de
trabajo y una tope de extensión.
EXTENSIÓN DW7080
Este juego de extensión requiere ensamblaje y se utiliza
para apoyar piezas largas que sobresalen. El banco de la
sierra está diseñado para acomodar dos soportes; uno a
cada lado. Uno de los juegos se puede almacenar
fácilmente debajo del banco de la sierra.
TOPE AJUSTABLE DW7051
Requiere el uso de uno de los soportes (detallados
anteriormente). El tope permite realizar múltiples cortes de
la misma largura de 0 a 106 cm (0 a 42").
ABRAZADERA DW7082
Este accesorio se utiliza para fijar la pieza de trabajo a la
mesa a fin de lograr cortes precisos.
CUÍA DE MOLDURAS DE CORONA DW7084
Utilizada para el corte preciso de molduras de corona.
Modelos Modelos
estadounidenses
Altura Anchura Altura
máx. máx. máx. máx.
4.7" 12" 4.5" 12"
4.7" 8.5" 4.5" 8.5"
3.2" 12" 2.9" 12"
12" 1.7"` 12"
