1. POPIS VOZÍKU
1.1. Použití
Vozík je určen k přepravě zboží po rovném povrchu. Dokáže zvedat otevřené spodní nebo diagonální
dřevěné palety a rovněž valit klece zasahující mimo oblast zátěžových kol. Vozík je navržen pro
použití při okolní teplotě 5–40 °C.
Pokud se vozík používá dlouhodoběji v prostředí s teplotou nižší než 5 °C, například v chladírnách
nebo v podmínkách s extrémními změnami teplot a vlhkosti, musíte získat povolení od výrobce
a instalovat speciální doplňkové vybavení.

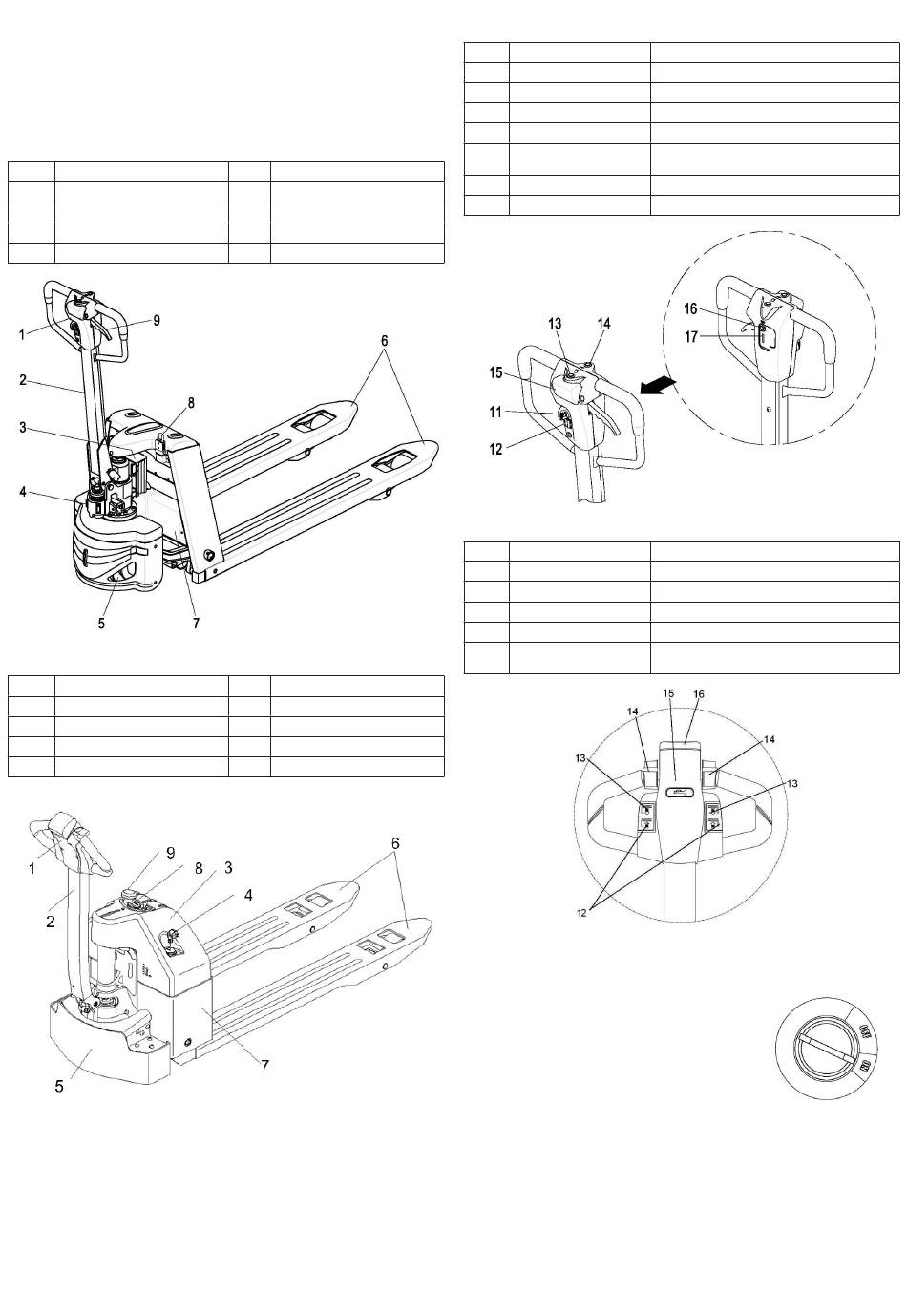

1.2. Sestavy
Položka Součást
1 Ovládací páka
2 Řídicí oj
3 Kryt řídicí jednotky
4 Čerpadlo
Položka Součást
1 Ovládací páka
2 Řídicí oj
3 Kryt řídicí jednotky
4 Čerpadlo
A170148
5 Hnací kolo
6 Vidlice
7 Baterie
8 Pojistka
9 Páčka
A170149
5 Hnací kolo
6 Vidlice
7 Baterie
8 Pojistka
9 Páčka
1.2.1. Ovládací páka
Položka Ovládací prvek / displej
11 Spínač s klíčem (volitelný)
12 Kolébkový spínač
13 Tlačítko „vpřed"
14 Tlačítko „vzad"
15 Bezpečnostní spínač při kolizi
16 Tlačítko „klakson"
17 Indikátor vybití baterie
Položka Ovládací prvek / displej
12 Tlačítko „spouštění"
13 Tlačítko „zdvih"
14 Přepínač pohybu
15 Tlačítko varovného signálu
16 Bezpečnostní spínač při kolizi
1.2.2. Spínač s klíčem (volitelný)
1. Spínač s klíčem (volitelný)
Zapíná a vypíná proud.
Když klíčem otočíte do polohy „OFF" (vypnuto), napájení
vozíku ze zdroje se přeruší.
Když klíčem otočíte do polohy „ON" (zapnuto), napájení vozíku
ze zdroje se zapne.
Vyjmutím klíče zabráníte tomu, aby vozík zapínala neopráv-
něná osoba.
A170148
Funkce
Zapíná a vypíná proud.
Zapíná a vypíná proud.
Pohyb vpřed.
Pohyb vzad.
Bezpečnostní funkce, která při aktivaci zajistí couvání
vozíku, dokud spínač není přepnut na neutrál.
Spouští varovný signál.
Zobrazení zbývající kapacity baterie.
A170149
Funkce
Spustí nakládací vidlici.
Zdvihne nakládací vidlici.
Ovládá rychlost a směr pohybu.
Spouští varovný signál.
Bezpečnostní funkce, která při aktivaci zajistí couvání
vozíku, dokud spínač není přepnut na neutrál.
