CABLEADO DE ALIMENTACIÓN
5
CABLEADO DE ALIMENTACIÓN
5.1
CONEXIONES DE CABLES
Los cables de entrada de la red se conectan a los terminales L1, L2 y L3. Los cables del
motor se conectan a los terminales U, V y W.
Para cumplir con los niveles EMC debe usarse un prensaestopas en la entrada al instalar el
cable de motor en ambos extremos. Para conocer las selecciones de cable en distintos
niveles de EMC, consulte Tabla 24.
L1
L2
L3

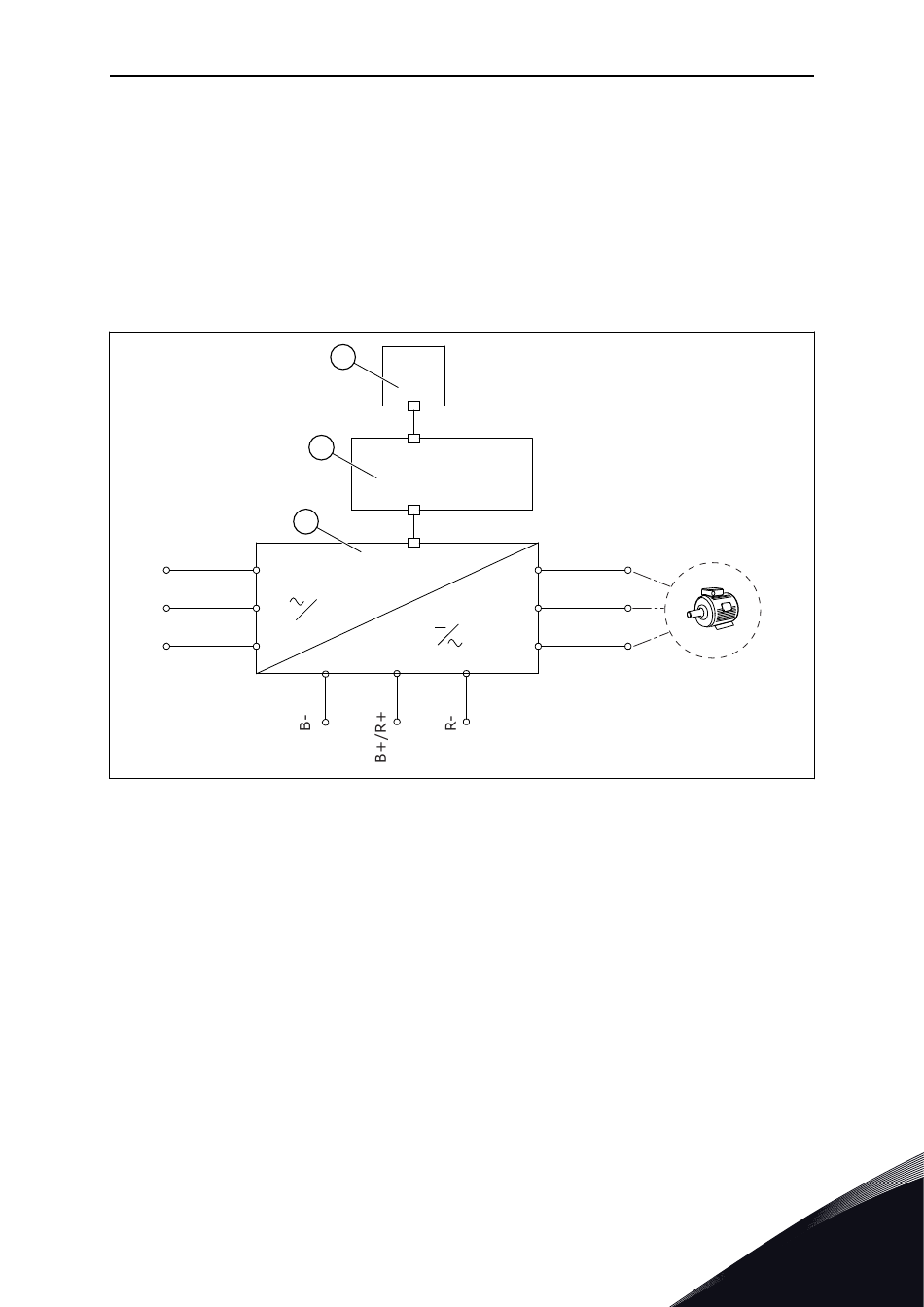

Imag. 19: El diagrama de conexión principal
A. El panel de control
B. La unidad de control
Utilice cables con una resistencia al calor mínima de +70 °C (158 °F). A la hora de
seleccionar los cables y fusibles, consulte la intensidad de salida nominal del convertidor.
Puede encontrar la intensidad de salida nominal en la placa de características.
Le recomendamos que seleccione los cables y fusibles adecuados a la intensidad de salida
ya que la intensidad de entrada del convertidor es casi la misma que la intensidad de salida.
Para obtener información sobre cómo conseguir que la instalación del cable sea conforme a
los estándares UL, consulte el capítulo 5.2 Normas UL en los cables.
El capítulo 5.3 Dimensiones y selección de los cables muestra las dimensiones mínimas de los
cables de cobre y los tamaños de fusible correspondientes.
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
A
B
C
C. La unidad de potencia
U/T1
V/T2
W/T3
