Dimensiones Para El Montaje Con Brida; Montaje Con Brida De Fr4 A Fr6 - Vacon NXS Serie Manual Del Usuario

MONTAJE
4.3

DIMENSIONES PARA EL MONTAJE CON BRIDA

4.3.1

MONTAJE CON BRIDA DE FR4 A FR6

W2
Ø

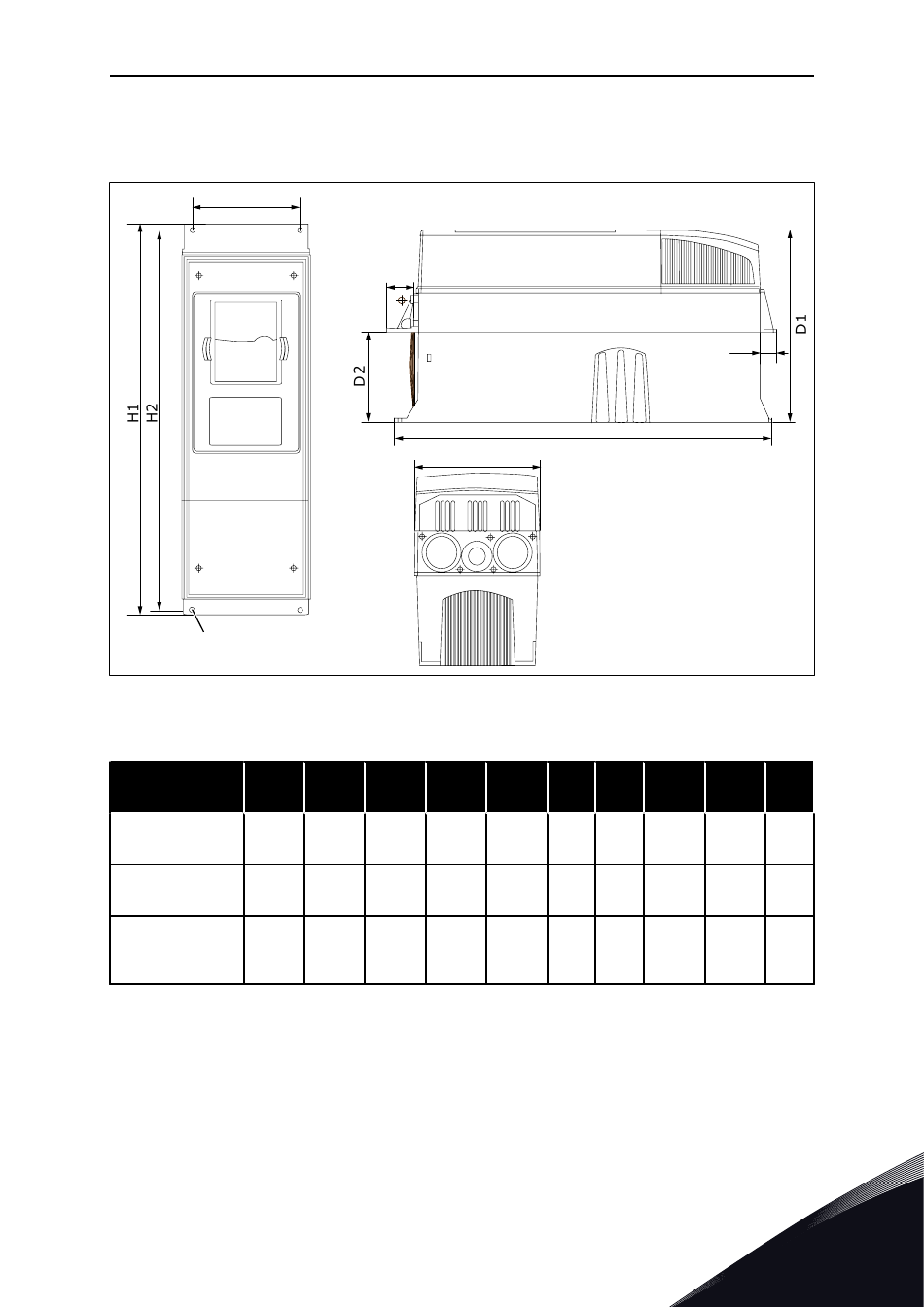

Imag. 9: Dimensiones del convertidor NXS y NXP con brida, FR4-FR6
Tabla 11: Dimensiones en mm (en pulgadas) del convertidor NXS y NXP con brida, FR4-FR6
Tipo de
W1
convertidor
0004 2-0012 2 128
0003 5-0012 5 (5.03)
0017 2-0031 2 144
0016 5-0031 5 (5.67)
0048 2-0061 2
195
0038 5-0061 5
(7.68)
0004 6-0034 6
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
H4
W1
W2 H1 H2
113 337 325
(4.45) (13.27) (12.8)
120 434 420
(4.72) (17.09) (16.54)
170 560 549
(6.69) (22.05) (21.61)
H3
H3 H4 H5 D1
327 30 22 190
(12.9) (1.18) (0.87) (7.48)
419 36 18 214
(16.5) (1.42) (0.71) (8.43)
558 30 20 237
(22) (1.18) (0.79) (9.33)
VACON · 33
H5
D2 Ø
77 7
(3.03) (0.27)
100 7
(3.94) (0.27)
106 6.5
(4.17) (0.26)
4
