Caso tenham sido activadas as funções EXT e Economy do painel de
controlo, o comportamento do sistema será o seguinte:
IN1 IN2
Aberto Aberto
Aberto Fechado
Bomba em funcionamento com setpoint programado
Fechado Aberto
Fechado Fechado Bomba em funcionamento com setpoint reduzido

8.2.2 MODBUS e LON Bus

Os circuladores EVOPLUS põem à disposição uma comunicação série
através de uma entrada RS-485. A comunicação é realizada de acordo
com as especificações MODBUS.
Através de MODBUS é possível ajustar os parâmetros de funcionamento
do circulador de remoto como, por exemplo, a pressão diferencial dese-
jada, influência da temperatura, modalidade de regulação, etc. Ao mes-
mo tempo, o circulador pode fornecer informações importantes sobre o
estado do sistema.
Para as ligações eléctricas, ter como referência a Figura 6 e a Tabela 4:
Terminais MODBUS Nº grampo
A 2
B 1
Y 3

Tabela 4: Terminais RS_485 MODBUS

Os parâmetros de configuração da comunicação MODBUS estão dispo-
níveis no menu avançado (ver o Par.12).
Os circuladores EVOPLUS também terão a possibilidade de comunicar
em LON Bus através de dispositivos de interface externos.
Estado do Sistema
Bomba parada
Bomba parada
pelo utilizador
Descrição
Terminal não invertido (+)
Terminal invertido (-)
GND
Mais informações e detalhes relativos à interface MODBUS e LON bus
estão disponíveis e podem ser descarregados no seguinte link:
http://www.dabpumps.com/evoplus
8.2.3 Entrada analógica e PWM

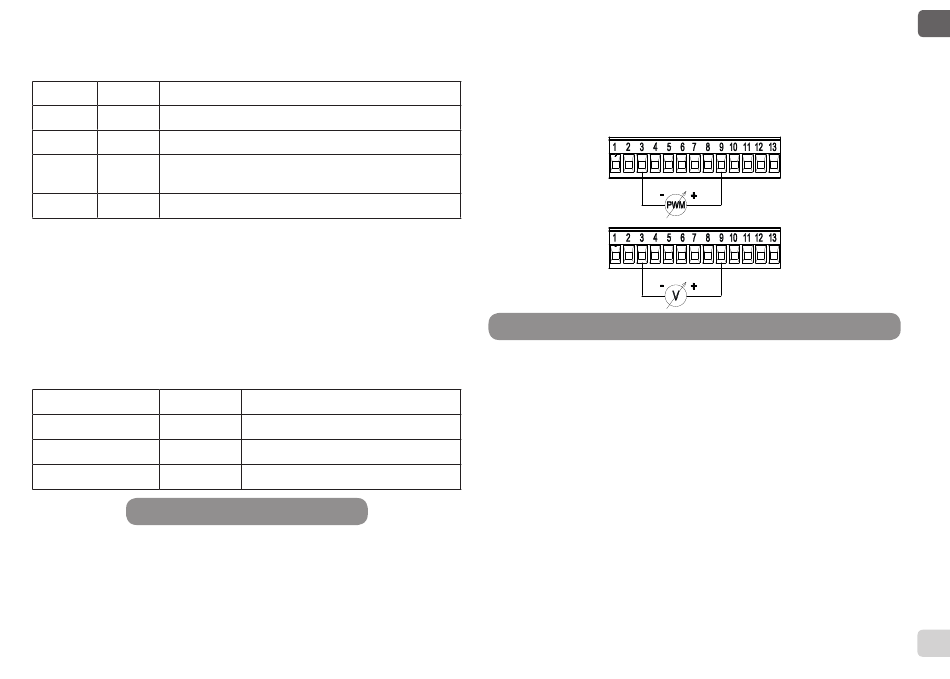

Figura 8: Barra de terminais extraível 13 pólos: Entradas 0-10V e PWM
Na Figura 8 está referido o esquema de ligação dos sinais externos
0-10V e PWM. Como se deduz da figura os 2 sinais compartilham os
mesmos terminais na barra, portanto excluem-se mutuamente. Desejan-
do utilizar um sinal analógico de controlo, será necessário programar do
menu o tipo desse sinal (ver o par. 12 Página 7.0).
Mais informações e detalhes relativos à utilização da entrada analógica
e PWM estão disponíveis no seguinte link:
http://www.dabpumps.com/evoplus
