SECCIÓN 2 ANTORCHA:
INTRODUCCIÓN
2T.01 Alcance del manual
Este manual contiene descripciones, instrucciones de
funcionamiento y procedimientos de mantenimiento
para modelos de una antorcha: antorchas de corte
de plasma mecanizadas/manuales y SL100/SL60. El
servicio de este equipo está restringido al personal
debidamente capacitado; se advierte estrictamente al
personal no cualificado que no intente realizar repara-
ciones ni ajustes no contemplados en este manual, a
riesgo de perder la garantía.
Lea este manual atentamente. Una comprensión
completa de las características y capacidades de este
equipo asegurarán el funcionamiento fiable para el cual
fue diseñado.
2T.02 Descripción general
Las antorchas de plasma son similares en diseño a la
bujía de encendido del automóvil. Se componen de sec-
ciones positivas y negativas separadas por un aislador
central. Dentro de la antorcha, el arco piloto se inicia
en el espacio entre el electrodo cargado negativamente
y la punta cargada positivamente. Una vez que el arco
piloto ha ionizado el gas de plasma, la columna de gas
sobrecalentado fluye a través del pequeño orificio en
la punta de la antorcha, que se centra en el metal por
cortar.
Un único cabezal de la antorcha proporciona gas desde
una única fuente para su uso como plasma y asimismo
como gas secundario. El flujo de aire se divide en el
interior del cabezal de la antorcha. El funcionamiento
individual del gas proporciona una antorcha de tamaño
inferior y una operación de bajo coste.
NOTA!
Consulte la sección "2T.05 Introducción al
plasma" para obtener una descripción más
detallada del funcionamiento de la antorcha
de plasma.
Consulte las páginas del apéndice para
obtener especificaciones adicionales en
relación con la fuente de alimentación
eléctrica utilizada.
300X5396ES
2T.03 Especificaciones

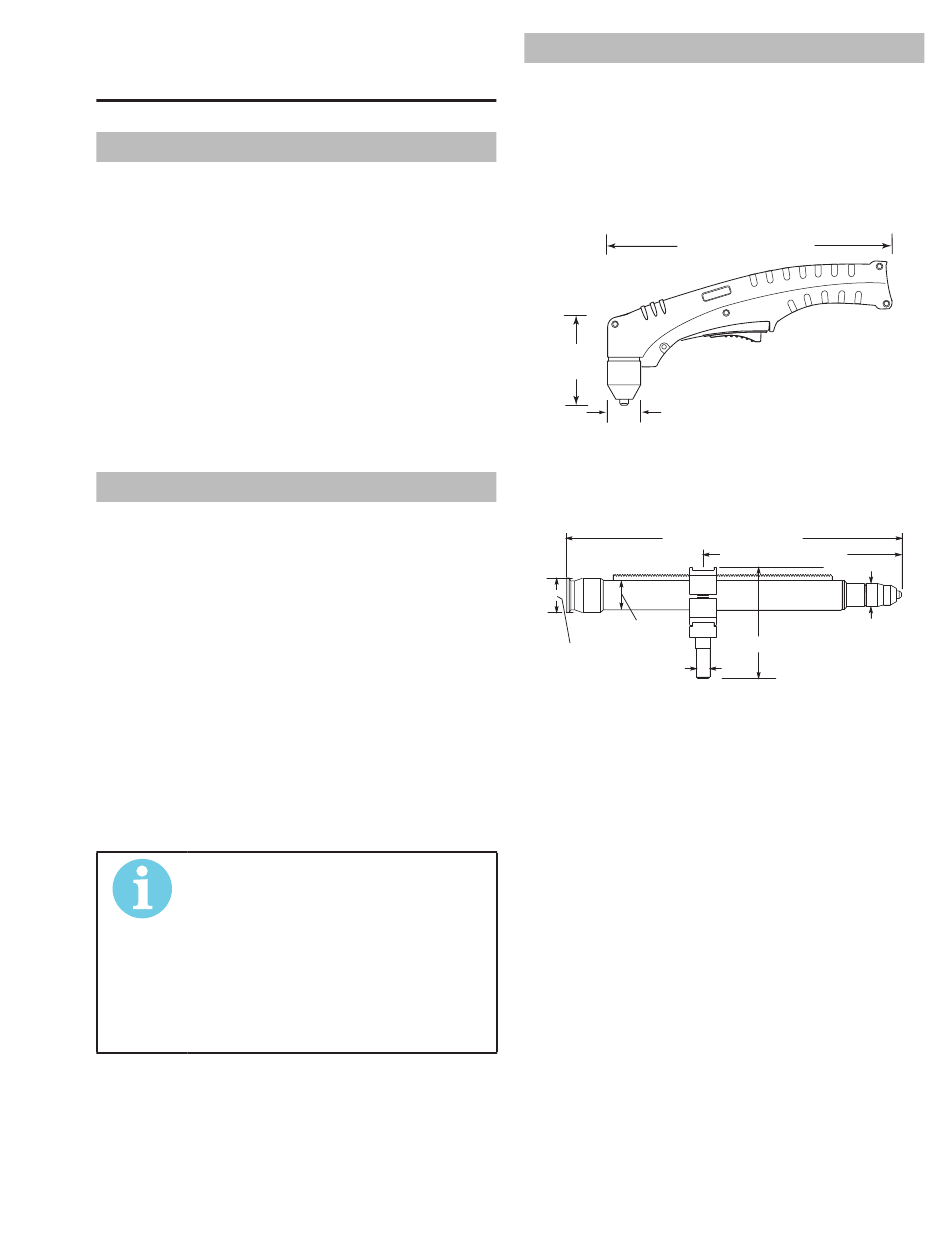

A. Configuraciones de la antorcha
1. Modelos de antorcha manual
El cabezal de la antorcha manual se encuentra a
75° hacia el mango de la antorcha. Las antorchas
manuales incluyen un mango de la antorcha y el
conjunto del gatillo de la antorcha.
95 mm
(3,75")
2. Modelo de la antorcha mecanizada
La antorcha mecánica estándar tiene un tubo de
posicionamiento con el conjunto de bloques de
bastidor y pinza.
35 mm / 1,375"
44,5 mm /
16 mm /
1,75"
B. Longitud de los cables de la antorcha
Las antorchas manuales están disponibles de la
siguiente manera:
• 6,1 m / 20 pies, con conectores ATC
• 15,2 m / 50 pies, con conectores ATC
Las antorchas mecánicas están disponibles de la
siguiente manera:
• 1,5 m / 5 pies, con conectores ATC
• 3,05 m / 10 pies, con conectores ATC
• 7,6 m / 25 pies, con conectores ATC
• 15,2 m / 50 pies, con conectores ATC
C. Piezas de la antorcha
Cartucho de arranque, electrodo, punta, caperuza
deflectora
D. Piezas colocadas (PIP)
El cabezal de la antorcha tiene un interruptor in-
corporado.
Circuito con una capacidad de 12 VCC
INTRODUCCIÓN
Cutmaster de ESAB 80
257 mm (10,125")
Art # A-03322S_AB
29 mm (1,17")
403 mm / 15,875"
236 mm / 9,285"
30 mm / 1,175"
126 mm / 4,95"
0,625"
Art # A-02998ES
2T-1
