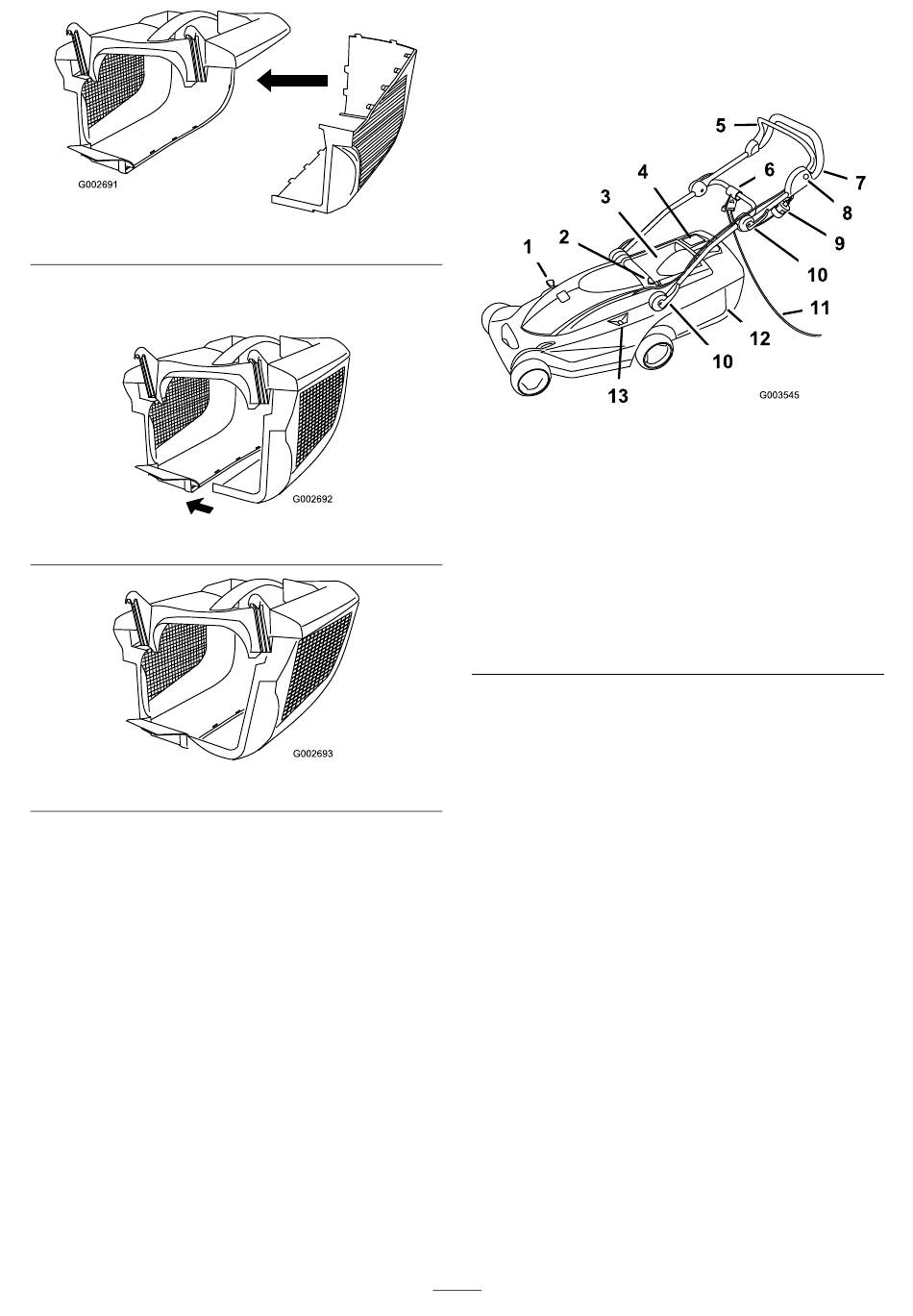

3. Iniziando dal retro, allineate e premete insieme i
rimanenti fermi laterali (Figura 9).
Figura 10
Figura 8
Figura 9
Quadro generale del
prodotto
1. Leva di
riciclaggio/raccolta
2. Pulsante di regolazione
dell'altezza di taglio
3. Sportello posteriore
4. Spia di livello del cesto di
raccolta
5. Barra di comando
6. Blocco del cavo
7. Stegola
5
Figura 11
8. Pulsante
9. Spina
10. Dispositivi di blocco della
stegola (4)
11. Cavo di prolunga (non a
corredo)
12. Cesto di raccolta
13. Spia di livello dell'altezza
di taglio
