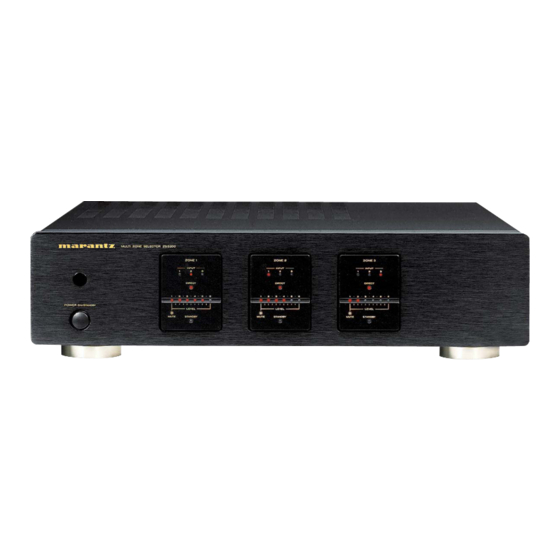

Model ZS5300 User Guide
Multi Zone Selector

Publicidad

Tabla de contenido
loading

Manuales relacionados para Marantz ZS5300

Resumen de contenidos para Marantz ZS5300

  • Página 1 Model ZS5300 User Guide Multi Zone Selector...
  • Página 2 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage”...

  • Página 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS READ BEFORE OPERATING EQUIPMENT This product was designed and manufactured to meet strict 13.Power-Cord Protection – Power-supply cords should be quality and safety standards. There are, however, some routed so that they are not likely to be walked on or pinched installation and operation precautions which you should be by items placed upon or against them, paying particular particularly aware of.
  • Página 4 16.Lightning – For added protection for this product during a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the product due to lightning and power-line surges.

  • Página 5: Tabla De Contenido

    Table of Contents Introduction............2 Features ............2 About the keypad ............3 Accessories .............3 Functional Overview ........4 Front panel ..............4 Rear panel..............5 Remote control unit (RC5300ZS) ........6 ID Code Setup..........8 Preparation and Connection ......9 Connecting speakers .............9 Connection example ............10 Operation Examples........15 Remote Code List .........16 Troubleshooting ..........17 Care and Maintenance ........17...

  • Página 6: Introduction

    Introduction Features Thank you for purchasing the Marantz ZS5300 Multi ZS5300 is a 2ch x 3 zones amplifier with Multi-Zone/ Zone Selector Amplifier. Source selector. This remarkable component has been engineered to provide you with many years of whole house audio •...

  • Página 7: About The Keypad

    REMOTE CONTROLLER RC5300ZS The Xantech logo and SMARTPAD3 are registered trademark of Xantech Corporation. Note: If you wish to use products that are not listed above, please contact your authorized Marantz dealer for possible compatibility issues. • AA-size batteries x 2...

  • Página 8: Functional Overview

    Functional Overview Front panel MULTI ZONE SELECTOR ZS5300 ZONE 1 ZONE 2 ZONE 3 INPUT INPUT INPUT DIRECT DIRECT DIRECT POWER ON/STANDBY LEVEL LEVEL LEVEL MUTE MUTE MUTE STANDBY STANDBY STANDBY q q Main power switch (POWER ON / STANDBY) e e Standby indicator (STANDBY) Press this button to turn the main power on.

  • Página 9: Rear Panel

    If you use two or more ZS5300s in device (CD player, TV, DVD player, etc.). Although up to 3 cascade connection, set this switch at INT. for the ZS5300 devices can be connected each to a different zone, the that functions as the maser.

  • Página 10: Remote Control Unit (Rc5300Zs)

    w DIRECT POWER button Remote control unit (RC5300ZS) You can control power for each zone independently with these buttons. • ZONE 1 DIRECT ON button Turn the power on for Zone 1 independently. • ZONE 1 DIRECT OFF button Turn the power off for Zone 1 independently. GLOBAL CONTROL •...

  • Página 11: Using The Remote Control Unit

    IR SENSOR or if there is an obstacle between them, remote control may not be possible. 1. Remove the battery cover • Remote control operating range ZS5300 Note : Do not use the rechargeable batteries(Ni-Cd type). • 2. Insert the AA size batteries with correct (+) and Remote control unit (–) polarity.

  • Página 12: Id Code Setup

    Press ID-1 and release both. Set to “1”. The ZS5300 system can be expanded up to 3 units. When using 1 unit alone, set the ID switch on the rear panel to “1”. To set the remote control unit to the ID number of the unit, follow the procedure below.

  • Página 13: Preparation And Connection

    ❖ Before making connections Be sure to turn the power off for the ZS5300 and other products to be connected to ZS5300 before making connections. Please refer the instruction manuals for other products to make sure of the proper connections and terminals.

  • Página 14: Connection Example

    ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.
  • Página 15 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.
  • Página 16 ❖ Cascade connection Note: To change the positions of the EXT./INT. switch and the ID switch, turn off the main power switch of the ZS5300. When the main power switch is on, changing the positions do not affect. ZS5300 (Master)
  • Página 17 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.

  • Página 18: Connecting Power Cord

    When using speakers which might need high power to drive (ex. some outdoor speakers), you might need more power than the ZS5300 can provide. If you need more power, you can connect the “ZONE 3 PRE OUT” to an external power amplifier.

  • Página 19: Operation Examples

    1. 6. 1. Press the CD button on the keypad. The power of ZS5300’s Zone 1 is turned on and the input source is switched to Input 3. Pressing the POWER button on the keypad also turns on the power.

  • Página 20: Remote Code List

    Remote Code List ❖ Remote code list (RC-5 extension) FUNCTION ID-1 ID-2 ID-3 Note Global Power ON/OFF 161210 161210 161210 Global control code Global Power ON 161211 161211 161211 Global control code Global Power OFF 161212 161212 161212 Global control code Global Volume up 161600...

  • Página 21: Troubleshooting

    If the unit still does not work properly, check the items shown in the following table. If your trouble cannot be solved with the remedy actions listed in the following table, malfunction of the internal circuitry is suspected; immediately unplug the AC power cord and contact a Marantz authorized dealer or service center.

  • Página 22: Specification

    Specification Rated power output Zone1 L/R (40Hz -20KHz) ..................... 60W 6-ohm / Channel Zone2 L/R (40Hz -20KHz) ..................... 60W 6-ohm / Channel Zone3 L/R (40Hz -20KHz) ..................... 60W 6-ohm / Channel THD (40Hz - 20KHz) ........................... 0.05% 6-ohm Input sensitivity ........................300mV / 60W Output Input impedance ............................
  • Página 23 Table des matières Introduction............2 Caractéristiques ..........2 Le clavier ................3 Accessoires .............3 Vue d’ensemble des fonctions.......4 Panneau avant ...............4 Panneau arrière .............5 Télécommande (RC5300ZS) .........6 Réglage du code d'identification ....8 Préparation et connexion .......9 Connexion des enceintes ..........9 Exemple de connexion ..........10 Exemples de fonctionnement ......15 Liste des codes de la télécommande ..16 En cas de difficult..........17...

  • Página 24: Introduction

    Introduction Caractéristiques Merci d'avoir porté votre choix sur l'amplificateur Le ZS5300 est un amplificateur 2 canaux x 3 zones avec sélecteur multi-zone ZS5300 de Marantz. avec un sélecteur multi-zone/de source. Cet appareil remarquable a été conçu pour répandre le son dans toute la maison et pour vous fournir de •...

  • Página 25: Le Clavier

    Les logos Xantech et SMARTPAD3 sont des marques déposées de Xantech Corporation. Remarques : Si vous souhaitez utiliser des appareils non répertoriés ci-dessus, contactez votre revendeur agréé Marantz pour les questions de compatibilité. • Piles de type AA x 2...

  • Página 26: Vue D'ensemble Des Fonctions

    Vue d’ensemble des fonctions Panneau avant MULTI ZONE SELECTOR ZS5300 ZONE 1 ZONE 2 ZONE 3 INPUT INPUT INPUT DIRECT DIRECT DIRECT POWER ON/STANDBY LEVEL LEVEL LEVEL MUTE MUTE MUTE STANDBY STANDBY STANDBY q q Touche d'alimentation principale e e Témoin de veille (STANDBY) (POWER ON/STANDBY) Ce témoin s'allume lorsque l'une des zones est en veille.

  • Página 27: Panneau Arrière

    Si vous analogiques de l'appareil audio (lecteur de CD, TV, utilisez deux ZS5300 ou plus connectés en chaîne, régler lecteur de DVD, etc.). Bien que 3 appareils puissent être le commutateur sur INT. Le ZS5300 fonctionnera comme connectés à...

  • Página 28: Télécommande (Rc5300Zs)

    Touche de réglage de l'identification inactiver la fonction. • Touche de volume globale (GLOBAL VOLUME) Lorsque deux ou trois ZS5300 sont connectés ensemble Cette touche permet de commander à l'aide d'un câble à distance ou sont utilisés dans la l'augmentation/la réduction de volume pour tous...

  • Página 29: Utilisation De La Télécommande

    IR ou s'il y a un obstacle entre eux, la télécommande peut ne pas fonctionner. 1. Retirer le couvercle des piles. • Plage de fonctionnement de la télécommande ZS5300 Remarque : N’utilisez pas les piles rechargeables (Type Ni-Cd). •...

  • Página 30: Réglage Du Code D'identification

    Régler sur "1". Le système ZS5300 peut contenir un maximum de 3 appareils. Lors de l'utilisation d'un seul appareil, régler le commutateur d'identification situé sur le panneau arrière sur "1". Pour régler la télécommande sur le numéro d'identification de l'appareil, suivre la procédure ci-dessous.

  • Página 31: Préparation Et Connexion

    Préparation et connexion ❖ Avant d'effectuer les connexions S'assurer que le ZS5300 et les autres appareils à connecter au ZS5300 sont bien inactivés avant d'effectuer les connexions. Consulter les modes d’emploi des autres appareils pour s'assurer d'effectuer les bonnes connexions avec les bornes appropriées.

  • Página 32: Exemple De Connexion

    ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.
  • Página 33 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.

  • Página 34: Connexion En Chaîne

    Connexion en chaîne Remarque : Pour changer les positions du commutateur EXT./INT. et du commutateur d'identification, inactiver le commutateur d'alimentation principale du ZS5300. Lorsque le commutateur d'alimentation principale est activé, le changement de position n'est pas effectif. ZS5300 (maître) ZONE 3 PRE OUT...
  • Página 35 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.

  • Página 36: Connexion Du Cordon D'alimentation

    Lors de l'utilisation d'enceintes ayant besoin d'une forte puissance (ex. certaines enceintes d'extérieur), il est possible que le ZS5300 ne fournisse pas une puissance suffisante. En cas de besoin de puissance supplémentaire, il est possible de connecter la sortie "ZONE 3 PRE OUT" à un amplificateur de puissance externe.

  • Página 37: Exemples De Fonctionnement

    Clignote 1. 6. 1. Appuyer sur la touche CD du clavier. La Zone 1 du ZS5300 est activée et la source d'entrée bascule sur l'entrée 3. Le fait d'appuyer sur la touche POWER du clavier active également l'appareil. 2. Appuyer sur la touche PLAY du clavier.

  • Página 38: Liste Des Codes De La Télécommande

    Liste des codes de la télécommande ❖ Liste des codes de la télécommande (extension RC-5) FONCTION ID-1 ID-2 ID-3 Remarque Global Marche/arrêt 161210 161210 161210 Code de commande global Global Marche 161211 161211 161211 Code de commande global Global Arrêt 161212 161212 161212...

  • Página 39: En Cas De Difficult

    Si les problèmes ne sont pas résolus en suivant les actions indiquées dans le tableau suivant, un dysfonctionnement du circuit interne est probable; débrancher immédiatement le cordon d'alimentation CA et contacter un service après-vente ou un revendeur agréé Marantz. Solution Problème...

  • Página 40: Spécifications

    Spécifications Puissance de sortie Zone1 G/D (40 Hz –20 kHz) ..................... 60 W 6 ohms / canal Zone2 G/D (40 Hz –20 kHz) ..................... 60 W 6 ohms / canal Zone3 G/D (40 Hz –20 kHz) ..................... 60 W 6 ohms / canal DHT (40 Hz –...
  • Página 41 Índice Introducción.............2 Características..........2 Acerca del teclado............3 Accesorios ............3 Descripción funcional........4 Panel delantero ..............4 Panel trasero ..............5 Mando a distancia (RC5300ZS) ........6 Configuración del código ID ......8 Preparativos y conexiones ......9 Conexión de altavoces ...........9 Ejemplo de conexión ...........10 Ejemplos de uso..........15 Lista de códigos de mando a distancia ..16 Localización de Averías........17 Cuidado y mantenimiento ......17...

  • Página 42: Introducción

    Introducción Características Gracias por adquirir el amplificador con selector El ZS5300 es un amplificador de 2 canales x 3 zonas multizona ZS5300 de Marantz. con selector multizona/selector de fuente. Este sobresaliente componente ha sido diseñado para proporcionar muchos años de reproducción de •...

  • Página 43: Acerca Del Teclado

    Xantech Corporation. Nota: Si desea usar productos no incluidos en la lista anterior, póngase en contacto con su distribuidor Marantz autorizado para que le asesore acerca de posibles problemas de compatibilidad. • Pilas tamaño AA x 2...

  • Página 44: Descripción Funcional

    Descripción funcional Panel delantero MULTI ZONE SELECTOR ZS5300 ZONE 1 ZONE 2 ZONE 3 INPUT INPUT INPUT DIRECT DIRECT DIRECT POWER ON/STANDBY LEVEL LEVEL LEVEL MUTE MUTE MUTE STANDBY STANDBY STANDBY q q Interruptor de alimentación principal e e Indicador de espera (STANDBY)

  • Página 45: Panel Trasero

    ZS5300 conectados en cascada, ajuste reproductor de DVD, etc.). Aun cuando se puede conectar este interruptor a la posición INT. en el ZS5300 que hasta 3 dispositivos a cada zona, el dispositivo conectado funciona como equipo principal. Ajuste el interruptor a la a "ZONE DIRECT 1"...

  • Página 46: Mando A Distancia (Rc5300Zs)

    Botón de ajuste de número ID Este botón le permite aumentar/disminuir el volumen en todos los ZS5300 conectados. Cuando se conectan dos o tres ZS5300 mediante un cable remoto o si se utilizan los equipos en el mismo lugar, este • Botón GLOBAL ON interruptor permite establecer distintos números ID.

  • Página 47: Uso Del Mando A Distancia

    1. Quite la tapa del compartimiento de las pilas. ellos, tal vez no pueda realizar el control remoto. • Alcance del mando a distancia ZS5300 Nota: • No use las pilas recargables (tipo Ni-Cd). 2. Instale las pilas tamaño AA, observando la polaridad correcta (+ y –).

  • Página 48: Configuración Del Código Id

    Ajustar a "1". El sistema ZS5300 puede expandirse hasta un máximo de 3 equipos. Cuando use un equipo solo, ajuste el interruptor selector de ID, situado en el panel trasero, a "1". Para ajustar el mando a distancia al número ID del equipo, siga el procedimiento que se describe a continuación.

  • Página 49: Preparativos Y Conexiones

    ❖ Antes de hacer las conexiones Asegúrese de desconectar la alimentación del ZS5300 y de los otros productos conectados a éste antes de hacer las conexiones. Consulte los manuales de instrucciones de los otros productos para comprobar los terminales y la forma correcta de conectarlos.

  • Página 50: Ejemplo De Conexión

    ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.
  • Página 51 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.

  • Página 52: Conexión En Cascada

    Para cambiar la posición de ajuste del interruptor EXT./INT. y del interruptor selector de ID, desactive el interruptor de alimentación principal del ZS5300. Cuando el interruptor de alimentación principal está activado, el cambio de posición de ajuste no tiene ningún efecto.
  • Página 53 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.

  • Página 54: Conexión De Un Amplificador De Potencia Externo

    Al usar altavoces que necesitan alta potencia para ser excitados (p. ej., algunos altavoces exteriores), puede necesitarse más potencia de la que el ZS5300 puede proporcionar. Si necesita más potencia, podrá conectar el terminal "ZONE 3 PRE OUT" a un amplificador de potencia externo.

  • Página 55: Ejemplos De Uso

    Parpadear 1. 6. 1. Pulse el botón CD en el teclado. Se conecta la alimentación de la zona 1 del ZS5300 y la fuente de entrada cambia a la entrada 3. También puede pulsar el botón POWER del teclado para conectar la alimentación.

  • Página 56: Lista De Códigos De Mando A Distancia

    Lista de códigos de mando a distancia ❖ Lista de códigos de mando a distancia (extensión RC-5) FUNCIONAL ID-1 ID-2 ID-3 Nota Global Conexión/desconexión de la alimentación 161210 161210 161210 Código de control global Global Conexión de la alimentación 161211 161211 161211 Código de control global Global Desconexión de la alimentación...

  • Página 57: Localización De Averías

    Si no logra solucionar el problema llevando a cabo las acciones indicadas en la tabla, significará que la circuitería interna probablemente tiene algún desperfecto; desenchufe inmediatamente el cable de alimentación de CA y póngase en contacto con un distribuidor o centro de servicio Marantz autorizado. REMEDIO Problema •...

  • Página 58: Especificaciones

    Especificaciones Potencia de salida nominal Zona 1 I/D (40 Hz - 20 kHz) ....................60 W 6 ohmios / canal Zona 2 I/D (40 Hz - 20 kHz) ....................60 W 6 ohmios / canal Zona 3 I/D (40 Hz - 20 kHz) ....................60 W 6 ohmios / canal D.A.T.
  • Página 59 Índice Introdução ............2 Características..........2 Sobre o teclado ..............3 Acessórios ............3 Vista geral das funções ........4 Painel da frente ..............4 Painel de trás ..............5 Controlo remoto (RC5300ZS) ........6 Definição do código ID ........8 Preparação e ligação........9 Ligação de altifalantes ...........9 Exemplo de ligação ............10 Exemplos de operação .........15 Lista de códigos remotos ......16 Solução de Problemas........17...

  • Página 60: Introdução

    Introdução Características Os nossos agradecimentos por ter adquirido o O ZS5300 é um amplificador 2 ch x 3 zonas com Amplificador Selector de Zona Múltipla Marantz selector Zona Múltipla/Fonte. ZS5300. Este notável componente foi concebido para lhe • Todos os canais com idêntica designação, proporcionar muitos anos de total satisfação de...

  • Página 61: Sobre O Teclado

    As siglas Xantech e SMARTPAD3 são marcas registadas da Xantech Corporation. Nota : Caso deseje usar produtos que não estejam listados acima, queira contactar o seu revendedor autorizado Marantz para questões de possível compatibilidade. • Pilhas de tamanho AA x 2...

  • Página 62: Vista Geral Das Funções

    Vista geral das funções Painel da frente MULTI ZONE SELECTOR ZS5300 ZONE 1 ZONE 2 ZONE 3 INPUT INPUT INPUT DIRECT DIRECT DIRECT POWER ON/STANDBY LEVEL LEVEL LEVEL MUTE MUTE MUTE STANDBY STANDBY STANDBY q q Interruptor de Alimentação Principal...

  • Página 63: Painel De Trás

    ZS5300s em ligação em cascata, regule este interruptor analógicos do seu dispositivo áudio (leitor CD, TV, leitor em INT. para o ZS5300 que funciona como principal. DVD, etc.). Ainda que os 3 dispositivos possam ser ligados Regule o interruptor em EXT. para o ZS5300s secundário.

  • Página 64: Controlo Remoto (Rc5300Zs)

    • Botão global desligado (GLOBAL OFF) Controlo remoto (RC5300ZS) Este permite-lhe desligar a alimentação de todas as zonas de todos ZS5300s ligados. w Botão zona 1 directa ligada (DIRECT POWER) Com estes botões poderá controlar a alimentação para cada zona independentemente. GLOBAL CONTROL DIRECT ON/OFF...
  • Página 65 1. Remova a tampa das pilhas. o controlo remoto. • Raio de acção do controlo remoto ZS5300 Nota : Não use pilhas recarregáveis (tipo Ni-Cd). • 2. Introduza as pilhas de tamanho AA com a polaridade (+) e (–) correcta.

  • Página 66: Definição Do Código Id

    Definir como "1". solte os dois. O sistema ZS5300 pode ser expandido a até 3 unidades. Quando usar 1 unidade isolada, regule o interruptor ID na parte de trás do painel em "1". Para definir o controlo remoto no número ID da unidade, use o seguinte procedimento.

  • Página 67: Preparação E Ligação

    ❖ Antes de efectuar ligações Assegure-se de que desliga a alimentação para o ZS5300 e outros aparelhos a serem ligados ao ZS5300 antes de fazer ligações. Consulte o manual de instruções dos outros aparelhos para se certificar das ligações e terminais correctos.

  • Página 68: Exemplo De Ligação

    ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.
  • Página 69 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.
  • Página 70 ❖ Ligação em cascata Nota: Para alterar as posições do interruptor EXT./INT. e do interruptor ID, desligue o interruptor principal do ZS5300. Quando o interruptor de alimentação principal estiver ligado, a mudança de posição daqueles interruptores não tem qualquer efeito.
  • Página 71 ZONE ZONE 1 1 ZONE ZONE 2 2 ZONE ZONE 3 3 SERIAL NO. SERIAL NO. STATUS OUT STATUS OUT REMOTE CONTROL REMOTE CONTROL MODEL NO. ZS5300 SELECTOR SELECTOR ZONE ZONE ZONE ZONE VOLTAGE SELECTOR VOLTAGE SELECTOR EXT. EXT. INT.

  • Página 72: Ligação Do Cabo De Alimentação

    Quando usar altifalantes que possam necessitar de alta potência (p.ex. alguns altifalantes para exteriores), poderá necessitar de mais potência que a debitada pelo ZS5300. Se necesitar de mais potência, poderá ligar "ZONE 3 PRE OUT" a um amplificador de potência externo.

  • Página 73: Exemplos De Operação

    1. 6. 1. Prima o botão CD no teclado. A alimentação da Zona 1 do ZS5300 é ligada e a fonte de entrada é comutada para Entrada 3. Se premir o botão POWER no teclado também liga a alimentação.

  • Página 74: Lista De Códigos Remotos

    Lista de códigos remotos ❖ Lista de códigos remotos (Extensão RC-5) FUNÇÃO ID-1 ID-2 ID-3 Observação Global Alimentação ligada/desligada 161210 161210 161210 Código de controlo global Global Alimentação ligada 161211 161211 161211 Código de controlo global Global Alimentação desligada 161212 161212 161212 Código de controlo global Global...

  • Página 75: Solução De Problemas

    Se o seu problema não puder ser resolvido com as acções curativas listadas na tabela seguinte, supeita-se de mau funcionamento do circuito interno; desligue imediatamente o cabo de alimentação CA e contacte um revendedor autorizado ou centro de assistência Marantz. Solução Problema •...

  • Página 76: Especificações

    Especificações Potência de saída nominal Zona1 E/D (40 Hz –20 kHz) ..................... 60 W 6 ohms / canal Zona2 E/D (40 Hz –20 kHz) ..................... 60 W 6 ohms / canal Zona3 E/D (40 Hz –20 kHz) ..................... 60 W 6 ohms / canal DHT (40 Hz –...
  • Página 77 Kantargiev 21a, Skopje, Former Yugoslavian Republic of Macedonija FINLAND Audio Nord Uudenmaankatu 4-6, Helsinki SF-00120, Finland FRANCE Marantz France A division of Marantz Europe B.V., P.O. Box 301, 92 156 Suresnes Cedex, France GERMANY Marantz Deutschland Hakenbusch 3, 49078 Osnabrück, Germany GREECE Adamco S.A.
