Unidad De Control Automático Omd_, Montaje En Raíl Din - ABB OMD Serie Instrucciones De Instalación Y Operación

OMZC2
OMZD1
×2
2
3,5×8
TX15,
0,8Nm
×8
4a
4b

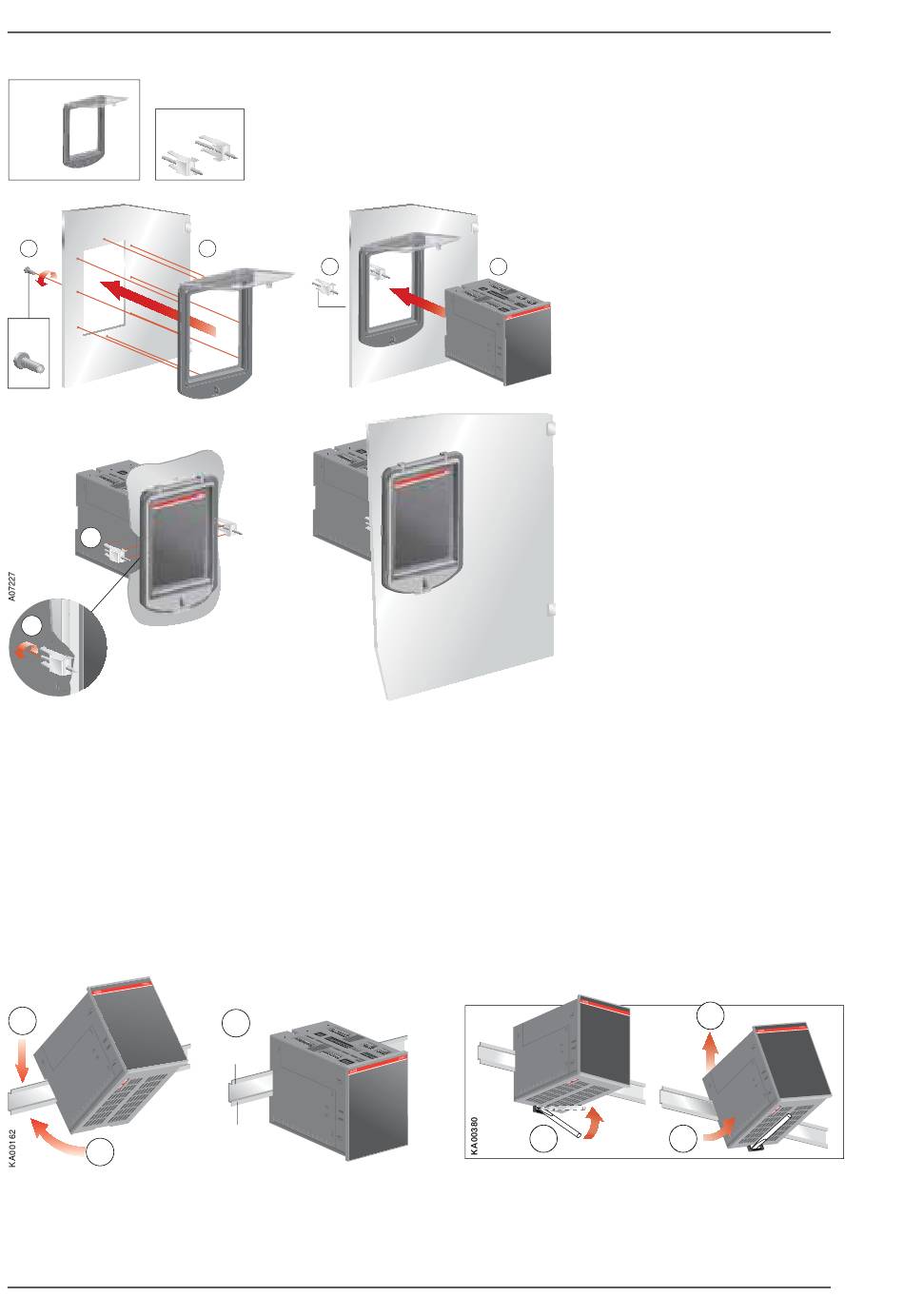

Figura 5.39 Unidad de control automático OMD200, 300 y 800, montaje en puerta con la placa
de cubierta, taladrado de puerta para la placa de cubierta OMZC2; consulte Accesorios,
Sección 14.8, Figura 14.10
5.5.3 Unidad de control automático OMD_, montaje en raíl DIN
La unidad de control automático OMD_ puede montarse en el raíl DIN de 35 mm; consulte la Figura
5.40. Taladrado de puerta, en caso necesario, según la Figura 5.37. Como accesorio opcional es posible
usar la placa de cubierta OMZC2 en la puerta para las unidades OMD200, 300 y 800; consulte la Figura
5.37 y Accesorios, Sección 14.8.
1
2
Figura 5.40 Unidad de control automático OMD_, montaje en raíl DIN
52
Instrucciones de instalación y operación, 1SCC303003M0206, rev. G
1
4
OMZD1
3
35mm
EN 50022
3
O M D
Retirada
1
5. Instalación
3
2
