5. Instalación
5.5 Montaje de la unidad de control automático OMD_
La unidad de control automático OMD_ puede montarse en el seccionador, en la puerta o en el raíl DIN.
5.5.1 Unidad de control automático OMD_ en el seccionador
La unidad de control automático OMD_ puede ajustarse de acuerdo con la profundidad de montaje del
panel; consulte la Figura 5.36.
1 1
2
3

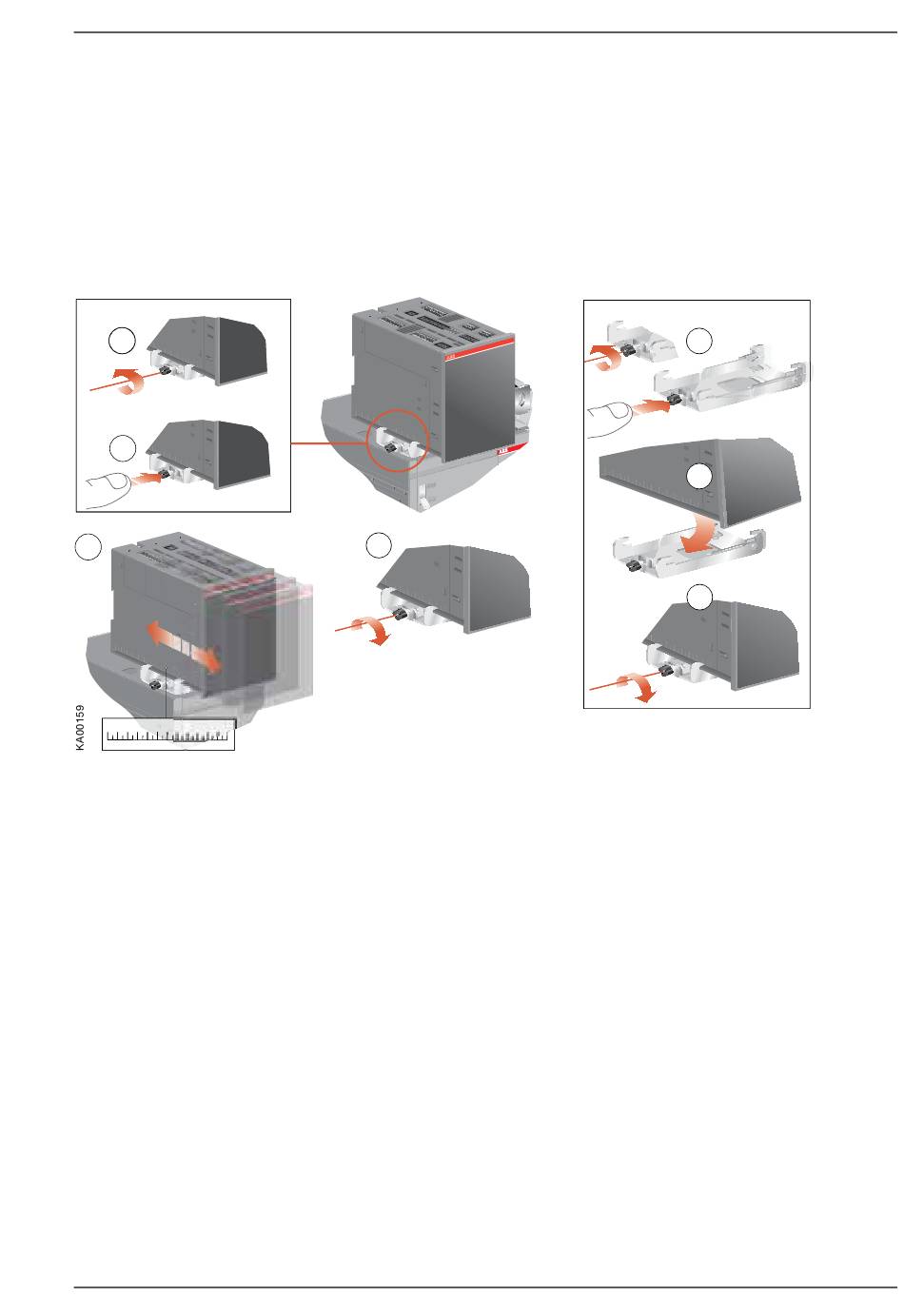

Figura 5.36 Ajuste de la profundidad de montaje de la unidad de control automático OMD_
Taladrado de puerta según la Figura 5.37. Como accesorio opcional es posible usar la placa
de cubierta OMZC2 en la puerta para las unidades OMD200, 300 y 800; consulte Accesorios,
Sección 14.8, Figura 14.9.
O M D
M M
M M
M an .
M an . M an .
4
Instrucciones de instalación y operación, 1SCC303003M0206, rev. G
Fijación
1
2
3
49
