11. Uso de la unidad de control automático OMD800
Histéresis de voltaje
El usuario puede ajustar separadamente las histéresis de tensión de la Línea 1 y la Línea 2, tanto con
valores mínimos como con máximos. Los ajustes de fábrica son un mínimo de -19% y un máximo de
+19%.
Device Configuration
Digital Outputs
Voltage Tresholds
Voltage Hysteresis

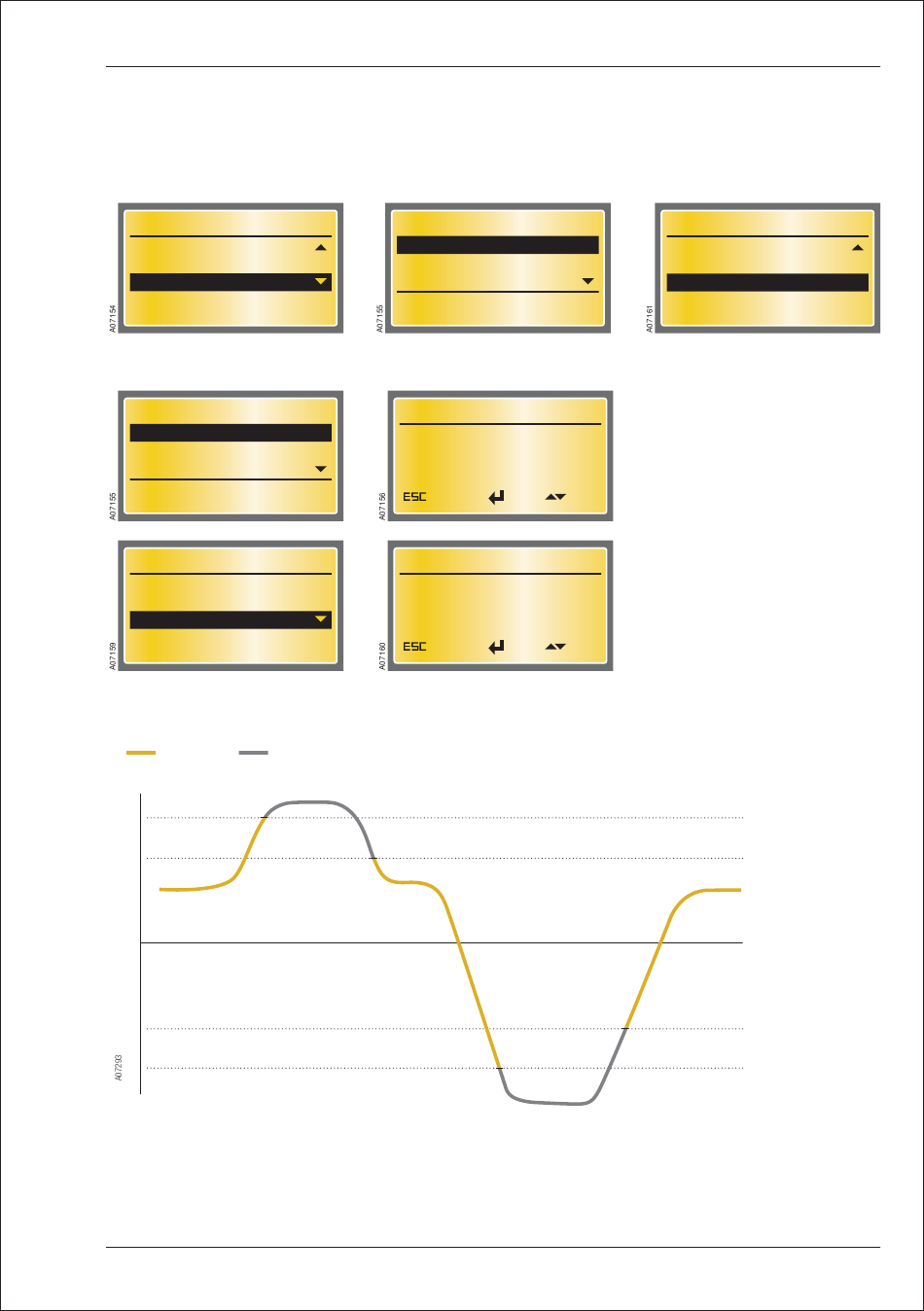

Figura 11.32 Ajustes de histéresis de tensión (mín. y máx.) para la Línea 1 y la Línea 2
Voltage Hysteresis
Volt Hysteresis Min LN1
Volt Hysteresis Min LN2
Volt Hysteresis Max LN1
Voltage Hysteresis
Volt Hysteresis Min LN1
Volt Hysteresis Min LN2
Volt Hysteresis Max LN1
Figura 11.33 Histéresis de tensión LN1, ajustes de fábrica: mín. -19%, máx. 19%
Línea ok Línea no ok
+/%
-/%
Figura 11.34 Interacción de los parámetros de umbral de tensión e histéresis de tensión
4/12 Voltage Hysteresis
Volt Hysteresis Min LN1
Volt Hysteresis Min LN2
Volt Hysteresis Max LN1
1/4 Volt Hysteresis Min LN1
Cancel
3/4 Volt Hysteresis Max LN1
Cancel
Instrucciones de instalación y operación, 1SCC303003M0206, rev. G
1/4
–19 %
OK Edit
+19 %
OK Edit
Voltage Hysteresis 4/4
Volt Hysteresis Min LN2
Volt Hysteresis Max LN1
Volt Hysteresis Max LN2
Umbral volt. máx.
Histéresis volt. máx.
Histéresis volt. mín.
Umbral volt. mín.
