308-03-61
DESMONTAJE Y ENSAMBLAJE DE SUB-CONJUNTOS (CONTINUACIÓN)
E1165 EN TBD 1999.04.06
Caja de cambios manual

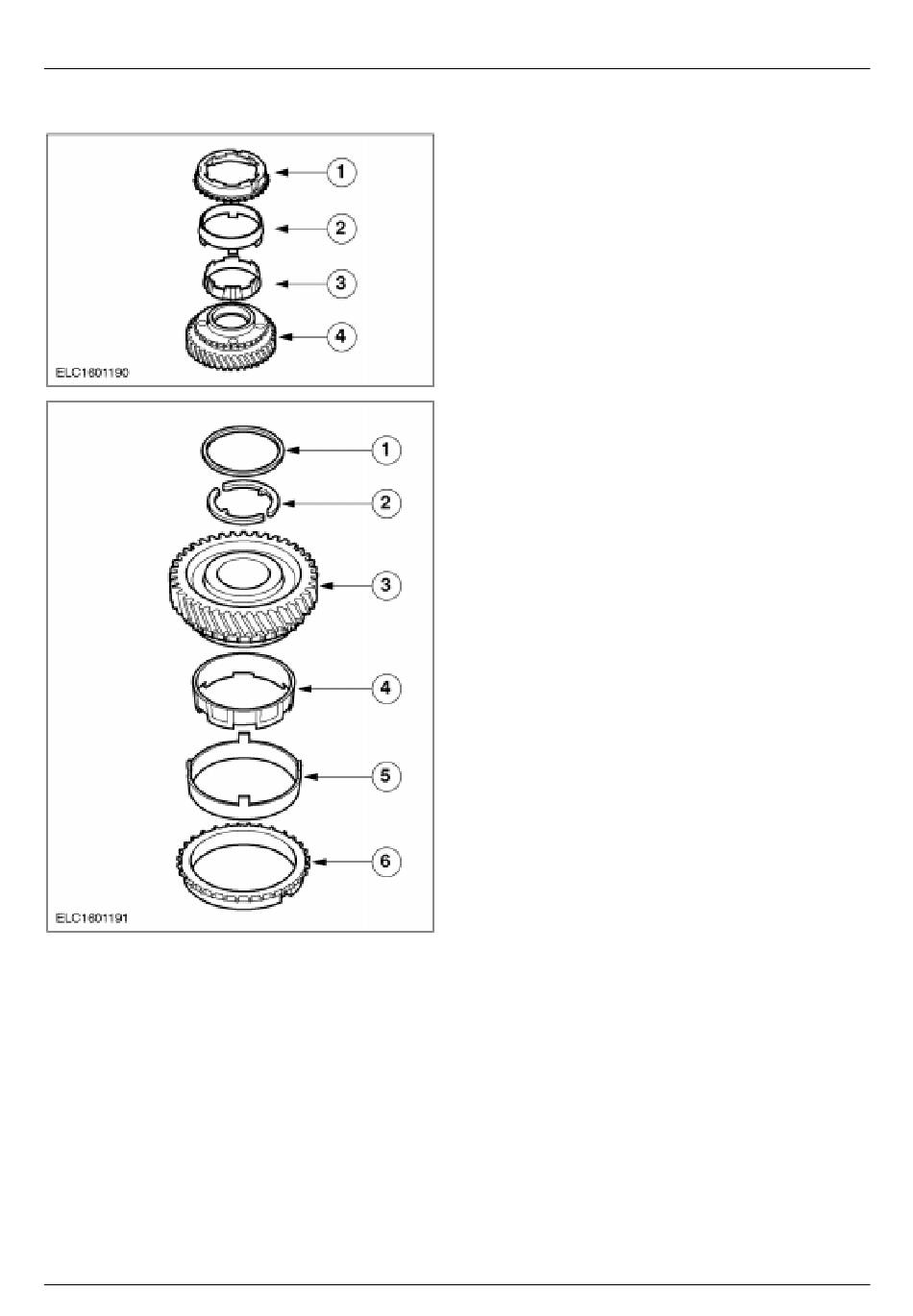

4. NOTA: En la ilustración se muestra un
sincronizador doble (se utiliza en caso de
reparación).
Desmonte los componentes del
conjunto sincronizador de 3ª/4ª.
1. Anillo sincronizador exterior
2. Cono sincronizador
3. Anillo sincronizador interior
4. Piñón (tercera)
5. Desmonte el engranaje de 2ª y el
conjunto sincronizador.
1. Anillo de sujeción
2. Semianillos
3. Piñón (segunda)
4. Anillo sincronizador interior
5. Cono sincronizador
6. Anillo sincronizador exterior
308-03-61
11/1999 Fiesta
