Unidad de control
5.1.2
Terminales de I/O estándar
A continuación, se describen los terminales de las
conexiones, consulte el capítulo 7.3.1.
Los terminales que se muestran sobre fondo sombreado están asignados a señales que tienen
funciones opcionales seleccionables con interruptores DIP. Para obtener más información,
consulte el capítulo 5.1.7.
Potenciómetro de
referencia 1-10 kΩ
Referencia remota
4-20 mA / 0-10 V
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
I/O estándar

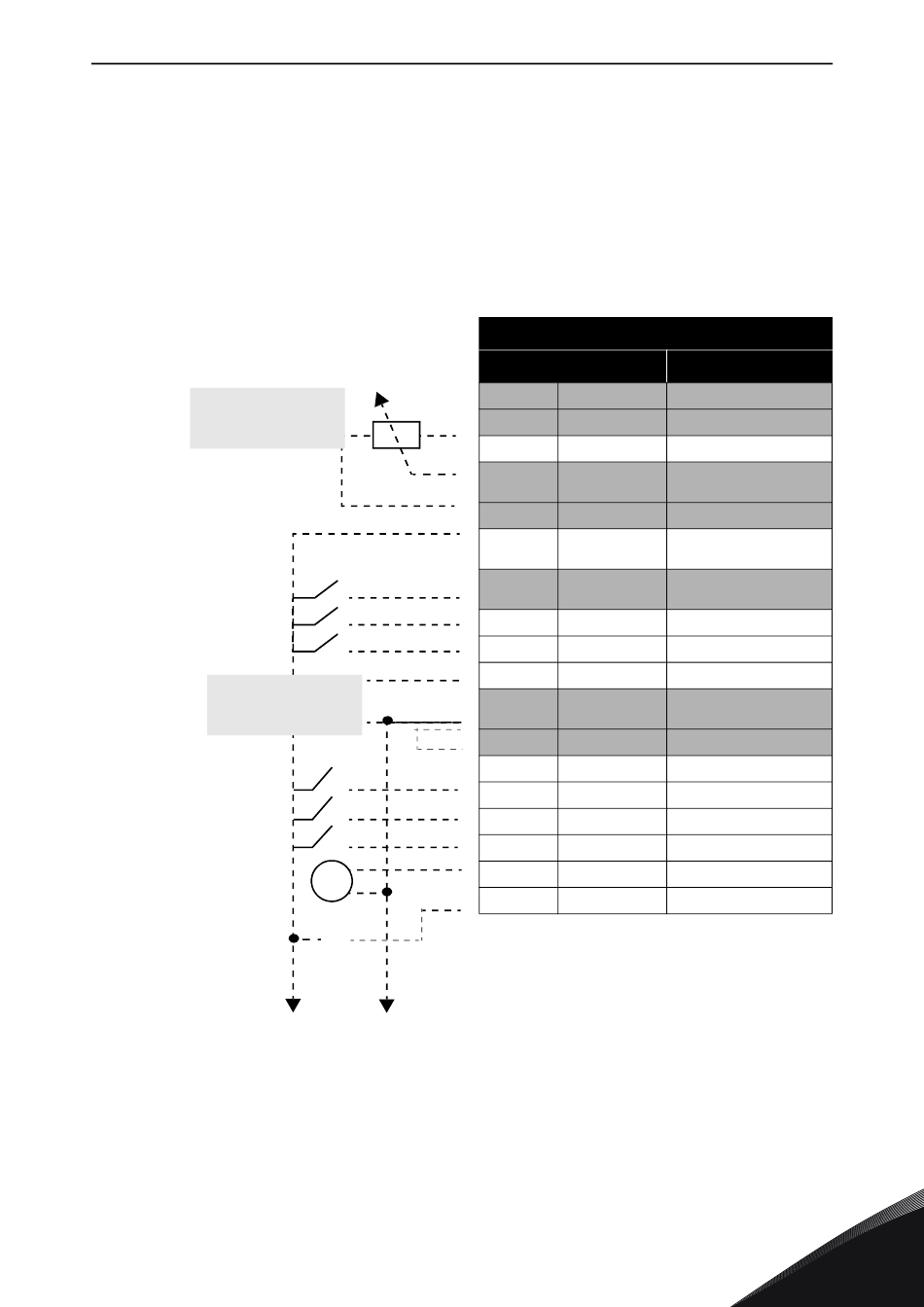

Tabla 30. Señales del terminal de I/O de control y ejemplo de conexión.
Terminales de I/O estándar
V
X1
. Para más información sobre las
Terminal
A
RS485_A
Bus serie, negativo
B
RS485_B
Bus serie, positivo
1
+10 Vref
Salida de referencia
Entrada analógica,
2
AI1+
tensión o intensidad
3
TIERRA
Tierra de la señal de I/O
24Vout
6
Tensión auxiliar de 24 V
(24 V salida)
Entradas digitales comu-
7
DIN COM
nes
8
DI1
Entrada digital 1
9
DI2
Entrada digital 2
10
DI3
Entrada digital 3
Entrada analógica,
4
AI2+
tensión o intensidad
5
TIERRA
Tierra de la señal de I/O
13
DO1-
Común de salida digital 1
14
DI4
Entrada digital 4
15
DI5
Entrada digital 5
16
DI6
Entrada digital 6
18
AO1+
Salida analógica (+salida)
20
DO1+
Salida digital 1
vacon • 43
Señal
