3.

INSTALLATION

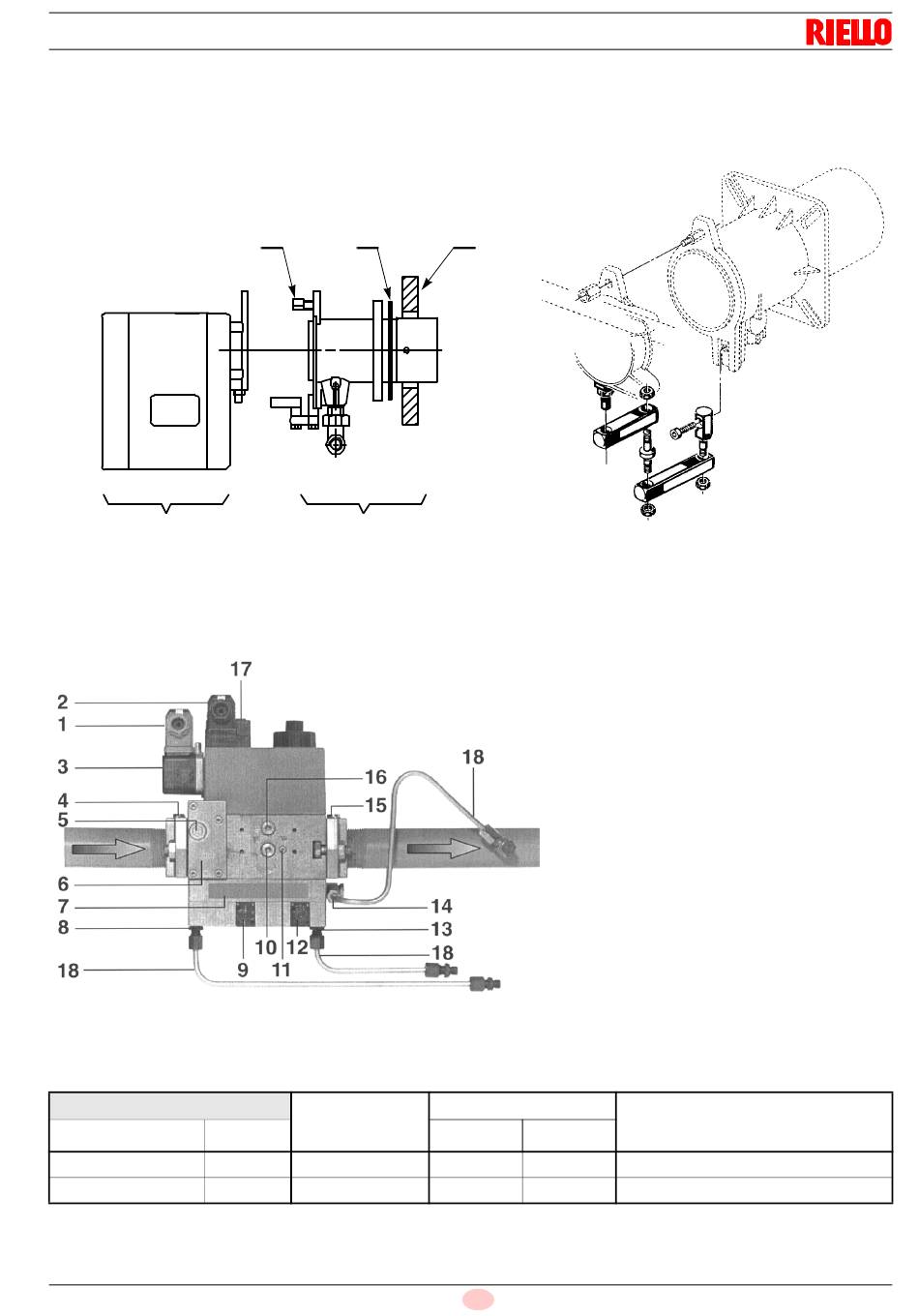

3.1 BRENNERMONTAGE

Den Brennkopf, durch Lösen der Mutter (1), vom Brenner
trennen und den Maschinenteil (A) abnehmen.
Den Teil (B) an der Kesseltür (2) befestigen, unter
Zwischenlegung der Flanschdichtung (3).
A
3.2 GASANSCHLUSS–SCHEMA
DIE GASSTRECKE ENTSPRECHEND EURONORM EN 676 GESTALTEN
GASSTRECKE
TYP
MB-VEF 407 B01 3970535
MB-VEF 412 B01 3970536
Die Gasstrecke muß der Euronorm EN 676 entsprechen und wird extra bestellt. Die Einregulierung wird
entsprechend der beigefügten Betriebsanleitung durchgeführt.
1 3
B
ABGESTIMMTER
BRENNER
CODE
GS10-20/M
GS20/M
2
D5098
10 - Druckentnahmestelle
11 - Druckentnahmestelle
12 - Stellschraube N (Nullpunkt)
S7614
13 - Brennkammerdruckentnahmes-
14 - Gasdruckentnahmestelle
15 - Flansch
16 - Druckentnahmestelle
17 - Led für Anzeige von Magnet-
18 - Impulsverbindungen
ANSCHLÜSSE
EINGANG AUSGANG
Rp 3/4 Rp 3/4
Rp 3/4 Rp 3/4
5 D
MONTAGE DES GELENKES
1 - Verbindung Gasdruckwächter
2 - Verbindung Ventil
3 - Gasdruckwächter
4 - Flansch
5 - Filterdruckentnahmestelle
6 - Filter
7 - Schild
8 - Luftdruckanschluss
9 - Stellschraube V
telle
ventilversorgung
GEBRAUCH
Erdgas und Flüssiggas
Höchstdurchsatz 
Erdgas
S7393
120 kW
