Módulo de eje con desconexión segura de par
3
Variantes de conexión
Requisitos
3.4.4
Conexión de un control de seguridad externo para STO
18
Para accionamientos en grupo, la señal STO puede ser suministrada para varias
®
unidades MOVIPRO
mediante un único dispositivo de desconexión de seguridad.
Tenga en cuenta para este fin los siguientes requisitos:
•
La longitud del cable está limitada a 100 m máximo debido al efecto CEM. Deben
observarse en cada aplicación concreta los demás requisitos del fabricante relativos
al dispositivo de desconexión de seguridad utilizado.
•
Deben respetarse la corriente de salida máxima y la carga de contactos máxima
admisible del dispositivo de desconexión de seguridad.
•
Deben respetarse los niveles de señal permitidos en la entrada STO y todos los
demás datos técnicos del control de accionamiento. Debe tenerse en cuenta en este
caso el respectivo tendido de las líneas de control STO y la caída de tensión.
•
Deben cumplirse de forma exacta los demás requisitos del fabricante del dispositivo
de desconexión de seguridad (p. ej. protección de los contactos de salida contra
soldadura). Para el tendido de los cables son válidos además los requisitos básicos
incluidos en el capítulo "Requisitos para la instalación" (pág. 8).
•
Debe realizarse un cálculo específico para cada aplicación concreta de
desconexiones en grupo a partir de los datos técnicos del control de accionamiento.
Encontrará
los
datos
correspondientes.

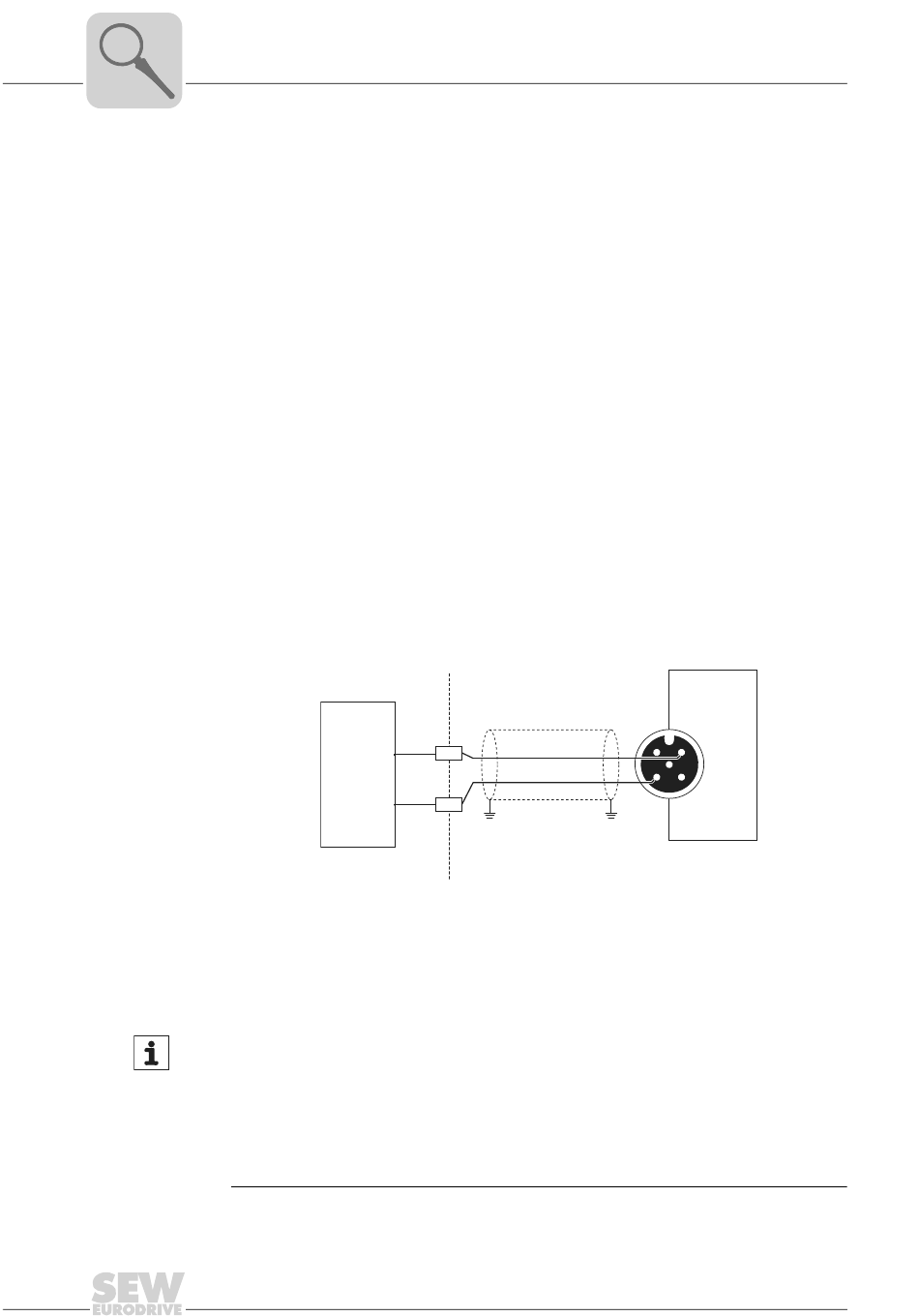

La siguiente imagen muestra un ejemplo de conexión con un control de seguridad y
desconexión de todos los polos para STO:
[1]
DOn_M
DOn_P
[1] Control de seguridad F-PLC
DOn_M: Salida de tierra
DOn_P: Salida positiva
[2] Control de accionamiento
[3] X5502: Entrada para desconexión segura
NOTA
Para el cableado de las señales STO se deben tener en cuenta los posibles fallos
conforme a EN ISO 13849-2 en conectores enchufables, cables y líneas, y la
instalación debe estar dimensionada en conformidad con la clase de seguridad
requerida. El control de accionamientos no reconoce cortocircuitos o polaridades
erróneas en la línea de alimentación. SEW-EURODRIVE recomienda por este motivo
conectar en la conexión X5502 con una línea de dos hilos solo las señales STO, tal y
como se muestra en la imagen.
técnicos
en
las
instrucciones
Manual – Seguridad funcional MOVIPRO
de
funcionamiento
[2]
2
[3]
4
18014400187769483
®
