Dibujo Seccional Y Piezas De Recambio - GEMÜ 534 Instrucciones De Montaje

20

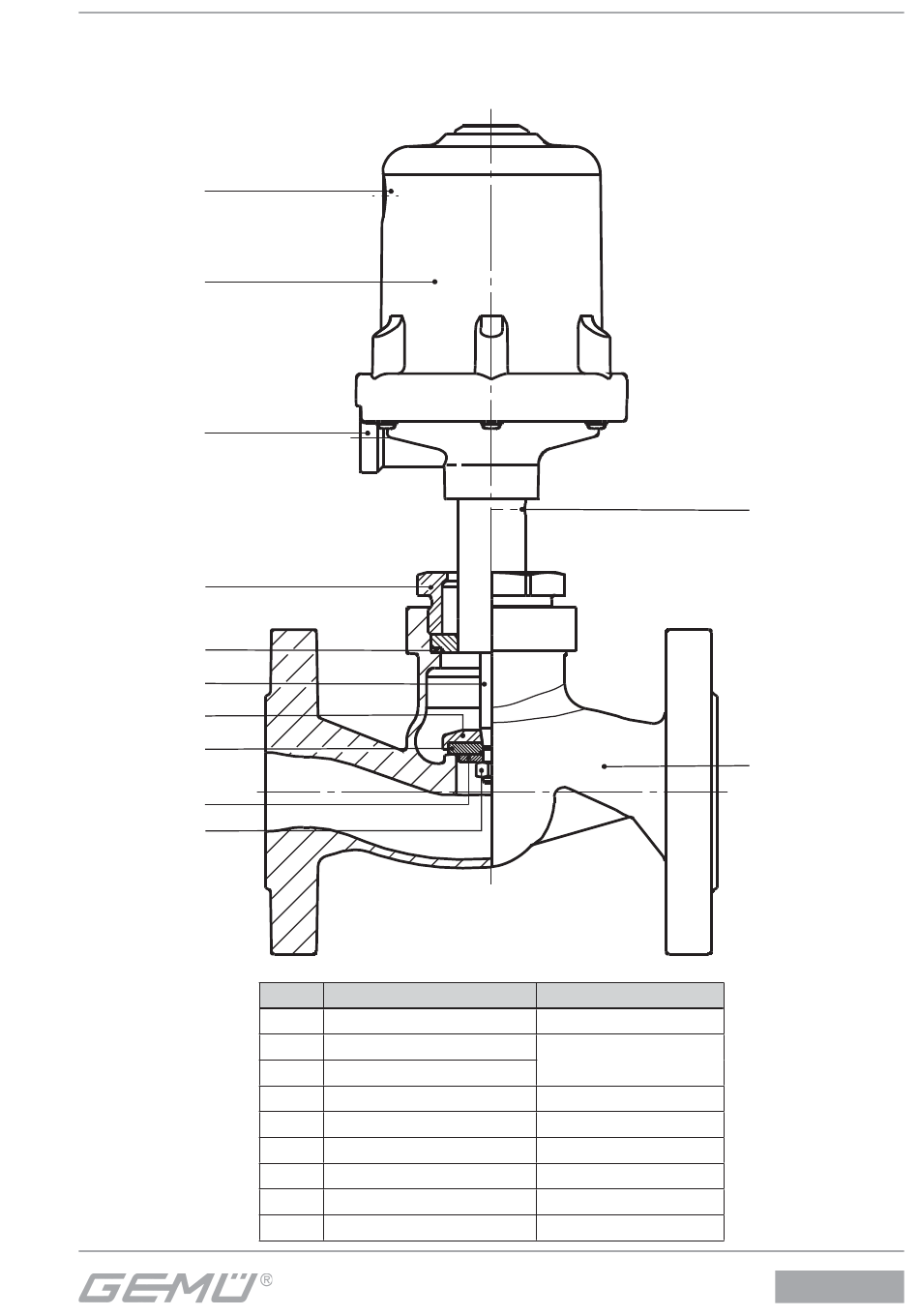

Dibujo seccional y piezas de recambio

20.1 DN 15 - 50
Conexión 4 /
orificio de venteo
con función de
mando NC
A
Conexión 2 / orificio
de venteo con
función de mando
NO
a
4
b
c
14
e
d
Ítem Denominación
1 Cuerpo de la válvula
4 Anillo de obturación
14 Junta del asiento
A Actuador
a Rosca de apriete
b Eje
c Plato de la válvula
d Tuerca
e Arandela
Orificio de derrame
Referencia de pedidos
K 534...
}
534...SVS...
9534
-
-
-
-
-
39 / 44
1
534
