ESPAÑOL

PUESTA EN SERVICIO

Antes de iniciar el procedimiento de puesta en funcionamiento, consultar el esquema de proyección para conocer los flujos
de aire correctos. Véase figura 5.
NOTA: asegurarse de que los caudales de introducción y de extracción están lo más equilibrados posible, de forma
compatible con los datos de proyecto.
NOTA: Si es necesario realizar modificaciones para ajustarse a diferentes especificaciones del sistema, los siguientes
ajustes podrán realizarse del siguiente modo.
NOTA: Una vez enchufada la máquina a la alimentación, mantener pulsado el botón de la Fig. A durante 2 segundos hasta
que el led del potenciómetro se apaga para arrancar el sistema de Señalización de filtros sucios.
REGULACIÓN DE LA EXTRACCIÓN DE AIRE
Antes de cualquier regulación, comprobar el caudal estándar y el caudal boost de los ventiladores.
MODALIDAD INSTALADOR
Para ejecutar la modalidad instalador, pulsar el conmutador de modalidad de instalación.
Cuando la modalidad de instalación está lista, el indicador LED rojo empezará a parpadear cada segundo. Ahora pueden
regularse los ventiladores de extracción y alimentación.
Al salir de la modalidad instalador, el LED rojo dejará de parpadear.
REGULACIÓN DE LA VELOCIDAD MÍNIMA (AUTO): El interruptor boost debe estar abierto.
NOTA: durante la regulación NO cerrar el interruptor boost
Poner el aparato en el modo instalador.
Para regular los ajustes básicos del flujo, girar RV1 (ventilador de extracción) y RV2 (ventilador de introducción) en sentido
horario para aumentar el caudal del flujo del aire, y en sentido antihorario para reducirlo.
Cuando se alcanza el caudal mínimo de proyecto, no salir del modo instalador y para regular la VELOCIDAD BOOST cerrar
el respectivo interruptor.
En el caudal con modo boost la regulación de fábrica es 86 m³/h. Para regularlo, el interruptor boost debe estar cerrado.
NOTA: durante la regulación NO abrir el interruptor boost.
Para regular los ajustes de la velocidad máxima, girar RV1 (ventilador de extracción). (En la modalidad AUTO, solo el
ventilador de extracción pasará a la velocidad máxima).
Cuando se alcanza la velocidad máxima de proyecto, salir de la modalidad instalación como se ha dicho antes. El LED rojo
dejará de parpadear.
AJUSTE VELOCIDAD MEDIA (1) Y MÁXIMA (2)
- Tras haber configurado el flujo exigido en modalidad AUTO, girar el
conmutador a la posición 1
- Asegurarse que el aparato no esté en modo instalador y que el interruptor
boost (Fig.11 ) esté en OFF.
4
- Girar el potenciómetro 1 (del lado posterior del conmutador) a la posición
necesaria para obtener el flujo deseado.
- Girar el conmutador a la posición 2
- Asegurarse de que el aparato no esté en modo instalador y que el
interruptor boost (Fig.11
- Girar el potenciómetro 2 (del lado posterior del conmutador) a la posición
necesaria para obtener el flujo deseado.
) sea OFF.
4
12
1

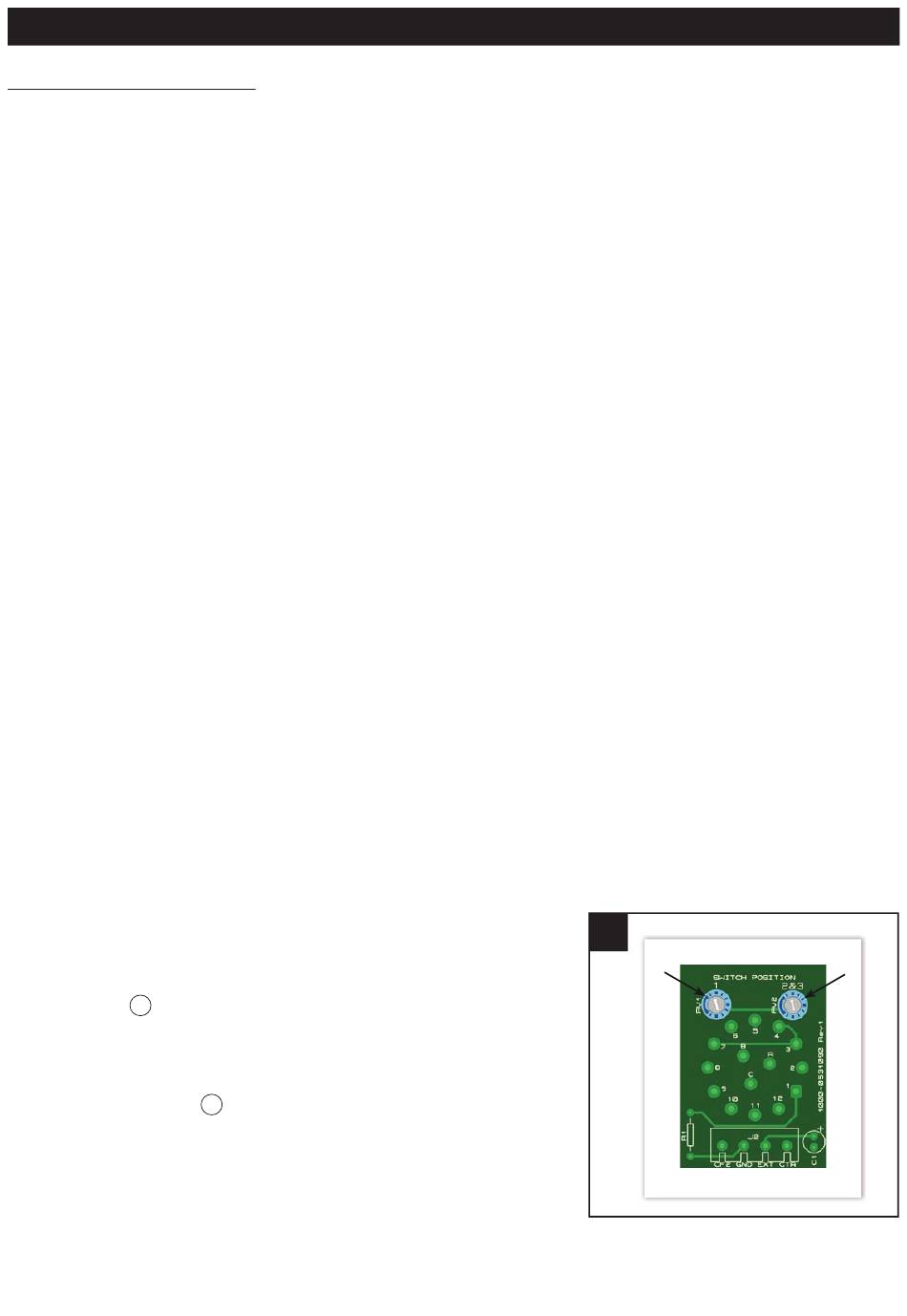

Potenciómetros del lado posterior del
conmutador
2
