Instalación
En fábrica se ajusta la dirección PROFIsafe 0. La siguiente figura muestra el interruptor DIL de 10 ele-
mentos con ejemplo de direccionamiento è Fig.25.
1 2
1
2
4
8
16
32
64
128
256
512
1
Ejemplo de direccionamiento – dirección
PROFIsafe 578
2
Valor decimal en posición ON

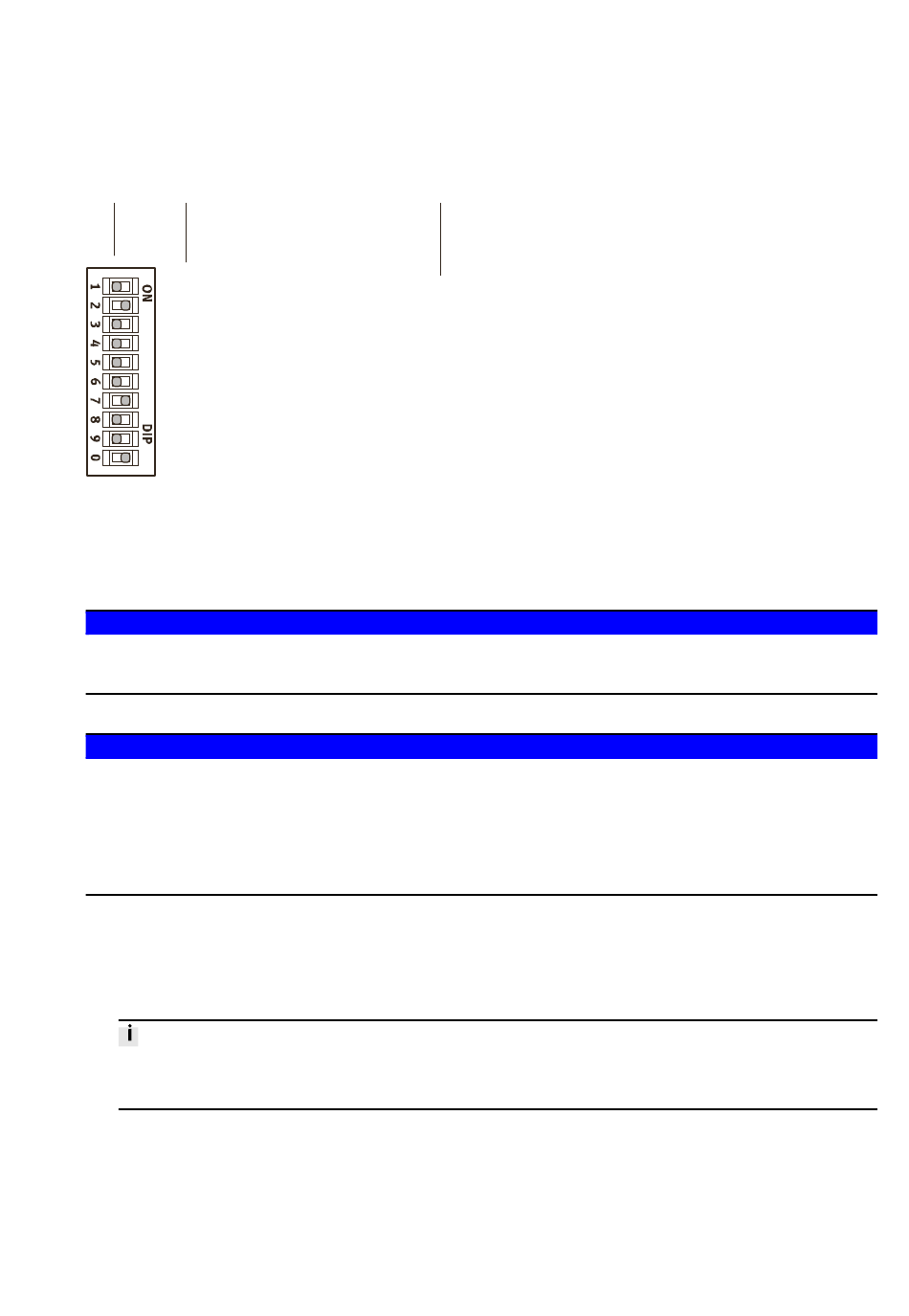

Fig. 25 Interruptor DIL de 10 elementos para ajustar la dirección PROFIsafe, con codificación binaria
¡AVISO!
Antes de realizar la puesta en funcionamiento del sistema automático, asegúrese de que se ha ajusta-
do la dirección PROFIsafe conforme a la planificación de instalación.
Ajuste la dirección PROFIsafe en el interruptor DIL de la siguiente manera:
¡AVISO!
Una manipulación inadecuada puede dañar los módulos electrónicos.
• Desconecte primero las tensiones de alimentación antes de ejecutar trabajos de montaje e insta-
lación.
• No conecte las alimentaciones eléctricas hasta que el producto no esté montado por completo y
hayan concluido todos los trabajos de instalación.
1. Apague las alimentaciones eléctricas del terminal CPX.
2. Retire el bloque de conexión montado (è 3.5.1 Desmontar el módulo electrónico).
3. Ajuste con cuidado en el interruptor DIL la dirección PROFIsafe deseada con una herramienta ade-
cuada, p. ej., con un destornillador de relojero pequeño.
Durante el montaje, observe las notas de è 3.5 Desmontaje y montaje del módulo electrónico(ra-
cor no deformado, superficies de contacto limpias, etc.).
4. Vuelva a montar el bloque de conexión. Par de apriete è 3.5.2 Montar el módulo electrónico.
Festo — CPX-FVDA-P2 — 2018-10b
3
2 + 64 + 512 = 578
3
Ejemplo de cálculo – elementos del inte-
rruptor DIL 2, 7 y 0 (10) en ON
