1. Cuadro general del sistema CPX-FVDA-P2
0 V
VAL
24 V
VAL
+24 V CH1/2
1
0 V
VAL
24 V
VAL
+24 V CH2/1
1
2 x módulo de salidas CPX-FVDA-P2
con bloque de distribución
CPX-M-GE-EV-FVO
2
NECA-S1G9-P9-MP5 con
MS6-SV-..-E-10V24-...
3
Entradas de mando antivalentes
EN1, EN2

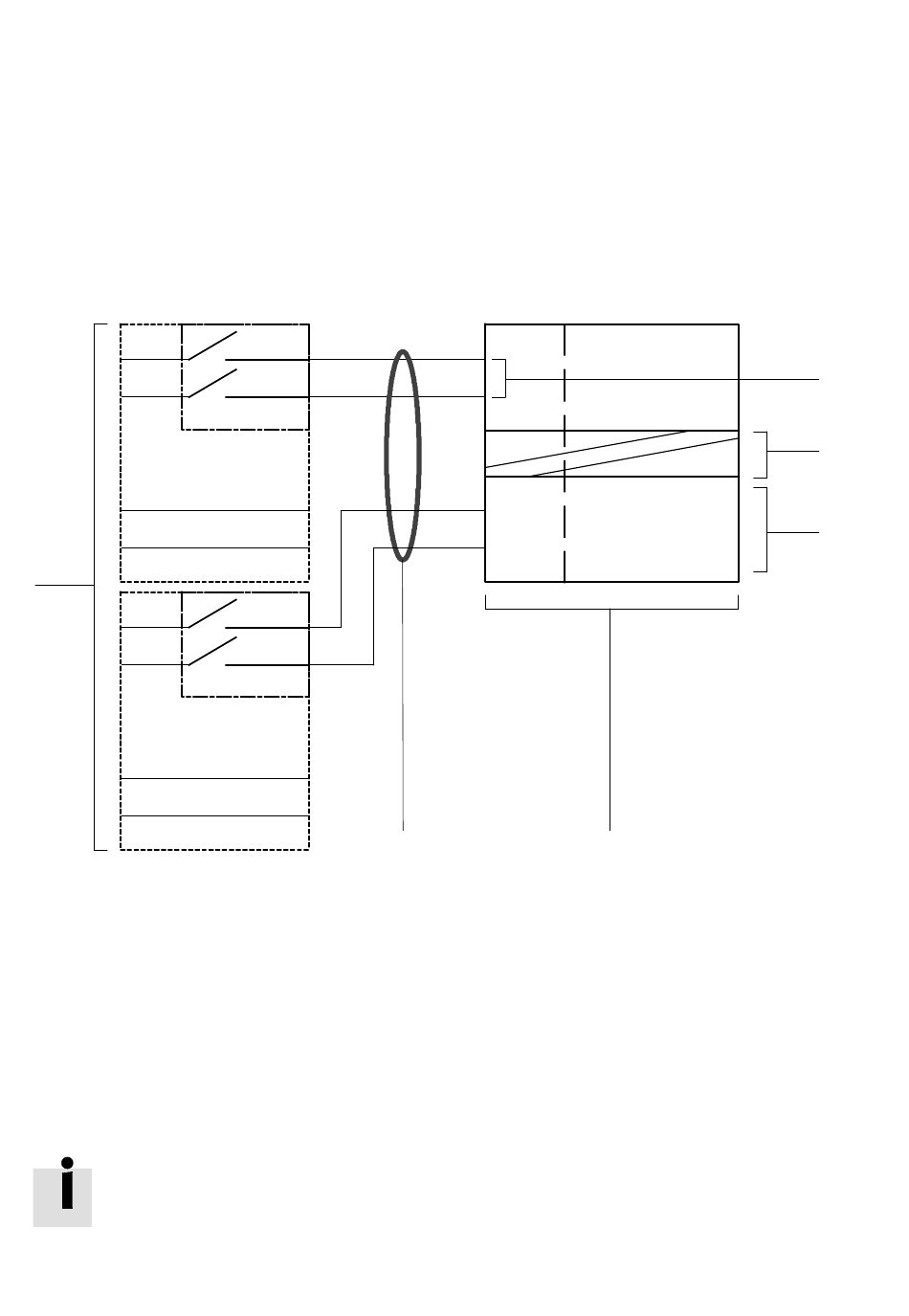

Fig. 1/14: Conexión de un MS6-SV-..-E-10V24-... a través de NECA-S1G9-P9-MP5 a los dos
canales de salida CH1 y CH2.
1-34
Ejemplo 7 – Uso permitido del CPX-FVDA-P2
Conexión de un MS6-SV-..-E-10V24-... a los dos canales de
salida CH1 y CH2.
M CH1/2
P CH1/2
0 V CH1/2
M CH2/1
P CH2/1
0 V CH2/1
Con el segundo canal de salida, mediante la desconexión
temporal de la alimentación M6, se puede disparar un Reset
y con él la confirmación de una desconexión de error interna
MS6.
EN1
EN2
0 V
24 V
6
4
Separación galvánica
5
Alimentación del MS6-SV-..-E10V24-...
a través de NECA-S1G9-P9-MP5
6
Está permitido guiar las señales de
modo común a través del mismo cable
(con distribuidor Y si es necesario)
Festo P.BE-CPX-FVDA-P2-ES es 1209NH Español
