Entrada Analógica Como Fuente De Consigna; Interconexión De Entrada Analógica - Siemens SINAMICS G110M Instrucciones De Servicio

Se tienen las mismas posibilidades de selección para la fuente de la consigna adicional.
Bajo las siguientes condiciones, el control del convertidor cambia la consigna principal a
otras consignas:
● Si el regulador tecnológico está activo e interconectado de forma adecuada, su salida
especifica la velocidad del motor.
● Con JOG activo.
● En el control de un Operator Panel o de una herramienta STARTER o Startdrive para
PC.
6.3.2 Entrada analógica como fuente de consigna
Interconexión de entrada analógica
Si ha seleccionado una preasignación sin función de la entrada analógica, es preciso
interconectar el parámetro de la consigna principal con una entrada analógica.

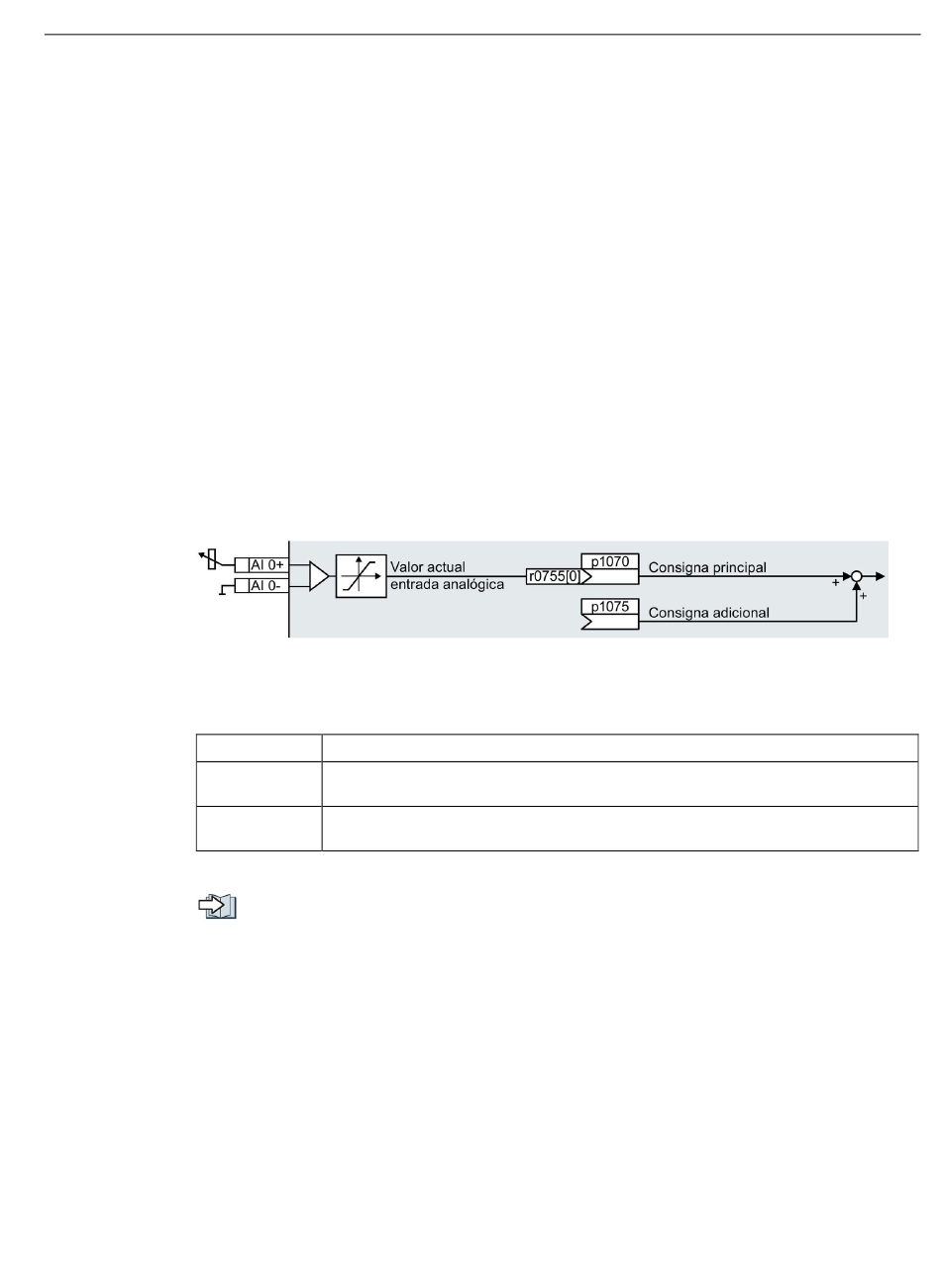

Figura 6-17
Tabla 6- 17
Parámetro
p1070 = 755[0]
p1075 = 755[0]
Debe adaptar la entrada analógica a la señal conectada, p. ej., ±10 V o 4 ... 20 mA.
Variador distribuido para motorreductores SIMOGEAR
Instrucciones de servicio, 01/2016, FW V4.7.6, A5E31298649E AF
Ejemplo: entrada analógica 0 como fuente de consigna
Ajuste con entrada analógica 0 como fuente de consigna
Nota
Consigna principal
Interconectar consigna principal con entrada analógica 0
Consigna adicional
Interconectar consigna adicional con entrada analógica 0
Entradas analógicas (Página 136)
