EGC-FA

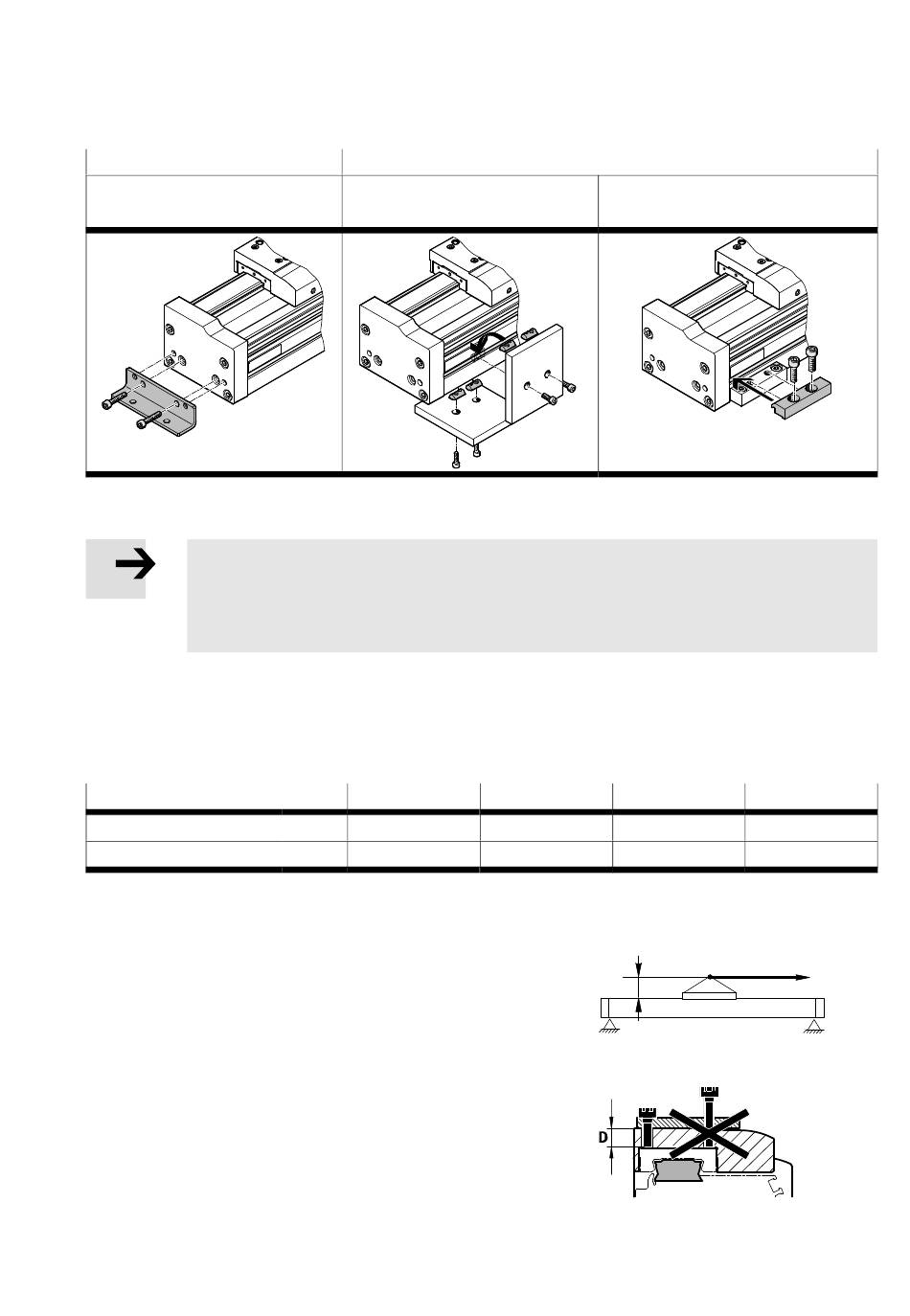

Interfacce per gli elementi di fissaggio
sul coperchio
ad es. con fissaggio a piedini
1)
HPE
1) è www.festo.com/catalogue
Tab. 1
Attenzione
Distacco delle viti in caso di fissaggio esclusivo dell'asse ai coperchi e di carico momen­
taneo troppo elevato sull'asse longitudinale.
• In caso di carichi elevati fissare l'asse al profilo con ulteriori elementi di fissaggio.
• Spingere il giunto di accoppiamento trasversale da un fine corsa all'altro, percorrendo tutta la corsa.
In questo modo l'asse di guida si posiziona adeguandosi all'asse motore, senza sollecitazioni meccani­
che. Utilizzare eventualmente un collegamento con compensazione della tolleranza.
• Stringere uniformemente le viti di fissaggio.
Dimensioni
Vite (coperchio)
Coppia di serraggio
Tab. 2
5.1.2

Montaggio del carico utile

• Il carico utile deve essere posizionato in modo che la coppia
di ribaltamento risultante dalla forza F (parallela all'asse di
traslazione) e al braccio di leva rimanga il più bassa
possibile.
• Fissare il carico utile alla slitta con viti e bussole di centratura.
• Rispettare la profondità di avvitamento massima D
(è Tab. 3).
Festo – EGC-FA – 1507a Italiano
sul profilo
ad es. con tasselli scorrevoli
1)
NST
70
M5
[Nm] 5,9
ad es. con fissaggio dei profili
1)
MUE
80 120
M5 M8
5,9 24
A
Fig. 4
Fig. 5
185
M10
47
F
55
