Disparo sobre formas de onda externas

Utilice el disparo externo cuando desee ver las formas de
onda de las entradas A y B mientras dispara en una
tercera señal. Es posible seleccionar el disparo externo
con disparo automático o disparo de flanco.
1 Envíe una señal a las entradas para clavija
banana roja y negra de 4 mm. Consulte la figura
29.
En este ejemplo se continúa a partir del ejemplo
presentado en Disparo sobre flancos. Para seleccionar la
señal externa como fuente de disparo, continúe del
siguiente modo:
2 Abra las etiquetas de la tecla
TRIGGER
3 Seleccione el disparo de flanco Ext
(externo).
Observe que las etiquetas de tecla en la parte inferior de la
pantalla se habrán adaptado para permitir la selección de
dos niveles de disparo externos diferentes: 0,12 V y 1,2 V:
58
(On Edges).

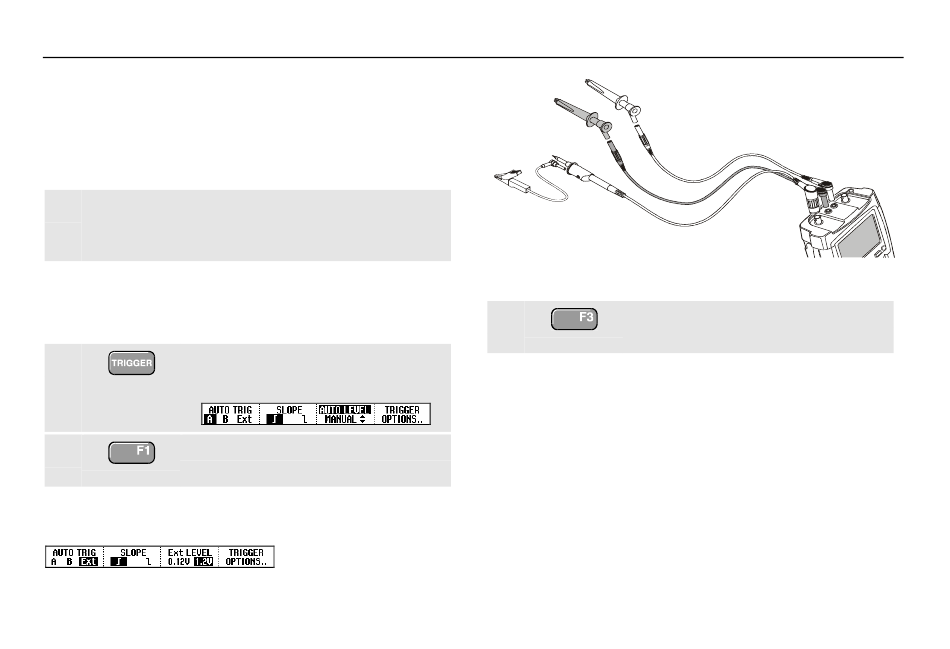

Figura 29. Disparo externo
4 Seleccione 1.2 V bajo la etiqueta
Ext LEVEL.
A partir de este punto, el nivel de disparo queda fijo y pasa
a ser compatible con las señales lógicas.
