3.2
Válvulas de mando "TG" –
Válvulas de anchos parciales
montadas atrás en el centro del
varillaje
2
3
8
13
10
14
12

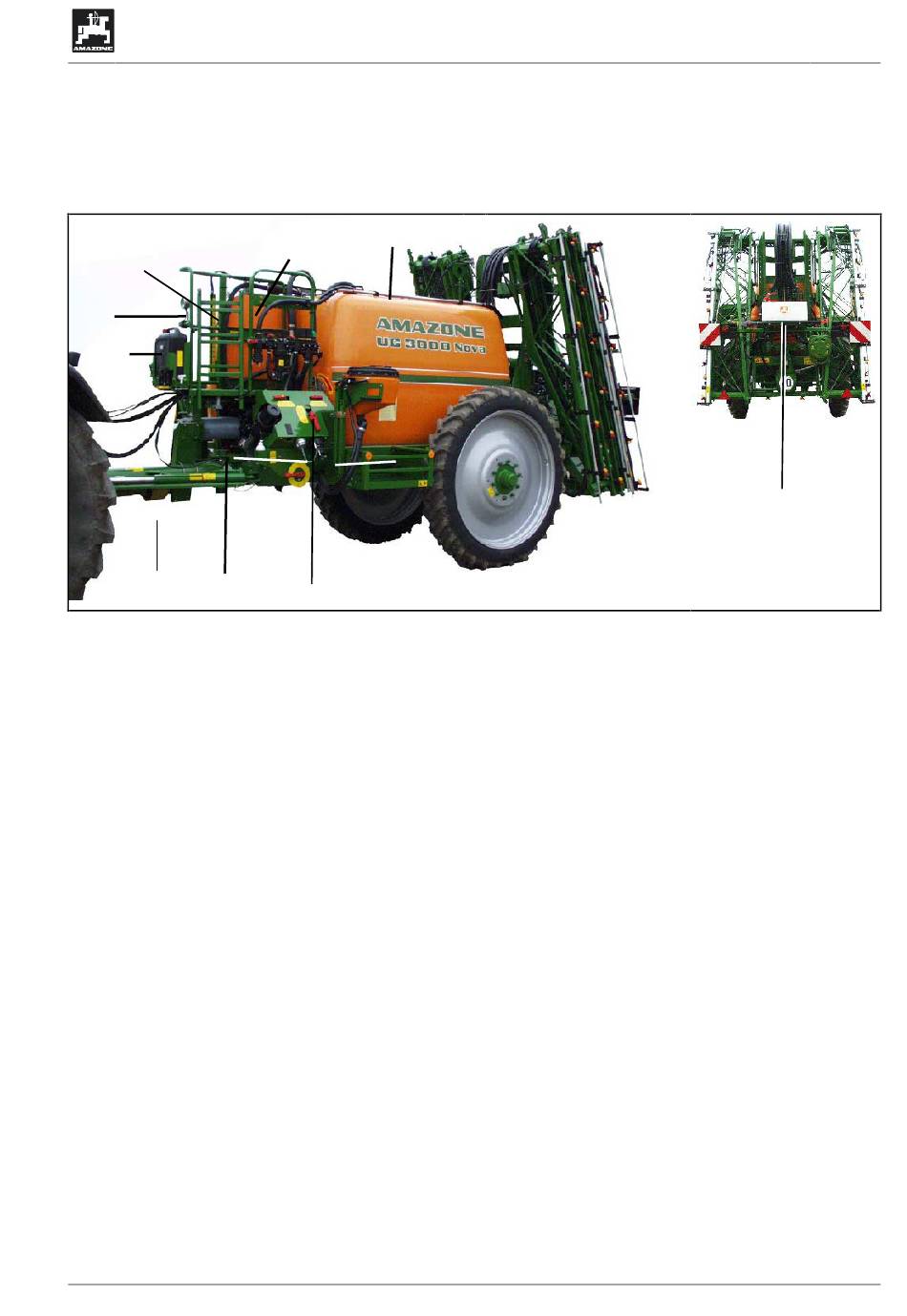

Fig. 3.3
Fig. 3.3 /...
1 - Recipiente con agitador intensivo hidráulico.
2 - Indicador de nivel
Contenido del recipiente [l] = valor de escala
indicado x 100
3 - Pedestal de trabajo
4 - Bóveda de carga
5 - Recipiente de agua de lavado
6 - Sistema automático de dosificación (TG) de
mando eléctrico a distancia.
7 - Válvulas para ancho parcial
8 - Manómetro para la indicación de presión de
rociado
9 - Panel de control para el ajuste central de los
diferentes estados de operación (rociar,
enjuagar, limpiar, llenar, aspirar mediante
manguera de aspiración)
10 - Conexión de carga
10.1 Conexión de aspiración
11 - Recipiente de llenado
12 - Equipamiento de la bomba
13 - Recipiente para lavado de manos
14 - Lanza de tracción para boca de enganche
15 - Varillaje Super-S
Descripción del producto
4
5
1
6
11
10.1
9
15
7
UG Nova SB 236 03/2002
23
