Retirada Del Capó - Toro Groundsmaster 4100 Manual Del Operador

2. Abra los 2 cierres situados en las esquinas
inferiores delanteras del capó

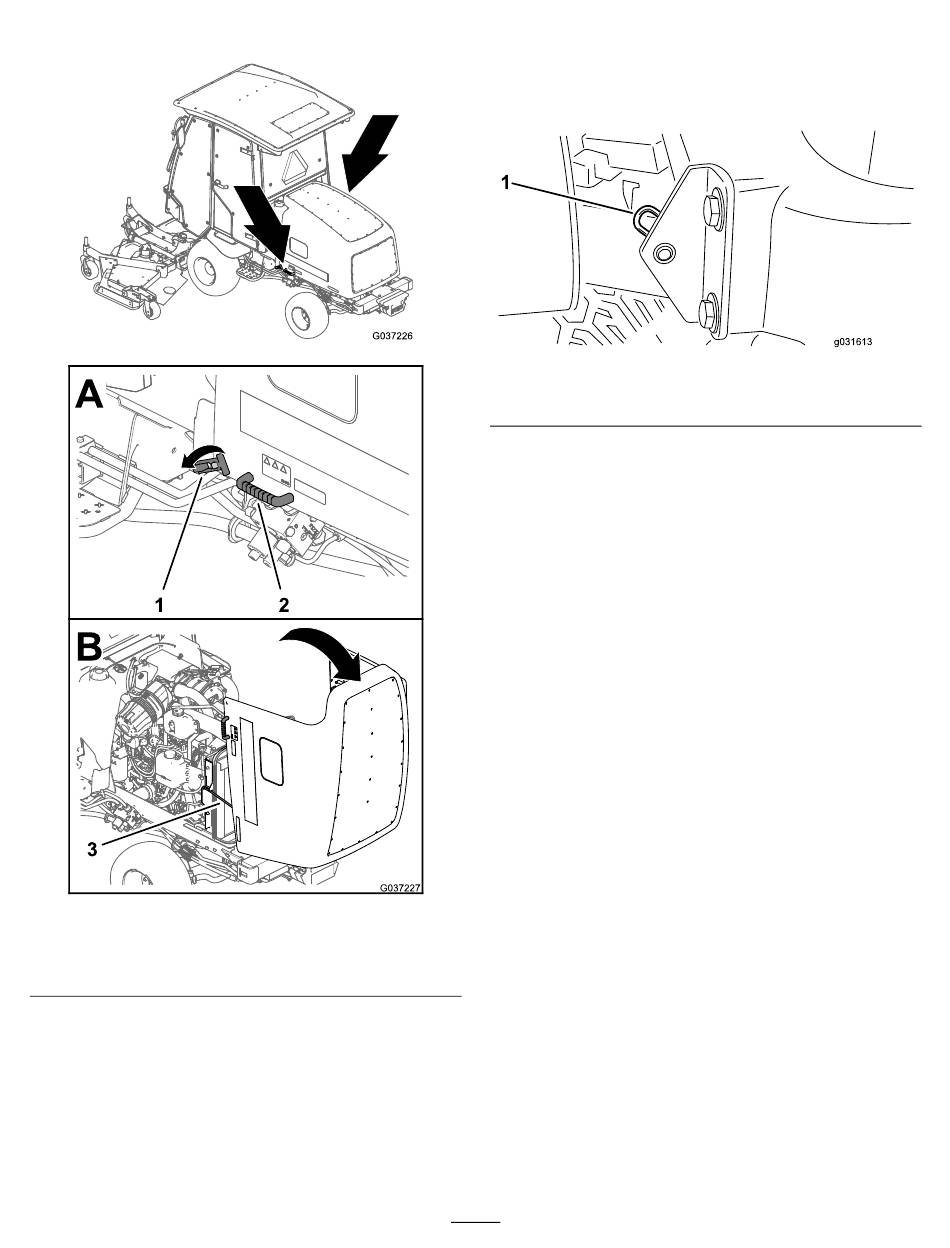

Figura 73
1. Cierre del capó
2. Tirador
3. Usando los tiradores situados junto a los cierres,
levante el capó y muévalo hacia atrás hasta
que las 2 varillas queden enganchadas en los
soportes (Figura 73).
(Figura 73).
g037226
g037227
3. Varilla
Retirada del capó
1. Desenganche y levante el capó.
2. Retire el pasador que fija el pivote del capó a
los soportes (Figura
1. Chaveta
3. Deslice el capó hacia la derecha, levante el otro
lado y tire para liberarlo de los soportes.
Nota:
Para volver a colocar el capó, siga este
procedimiento en orden inverso.
63
74).
Figura 74
g031613
