70
11.5.1

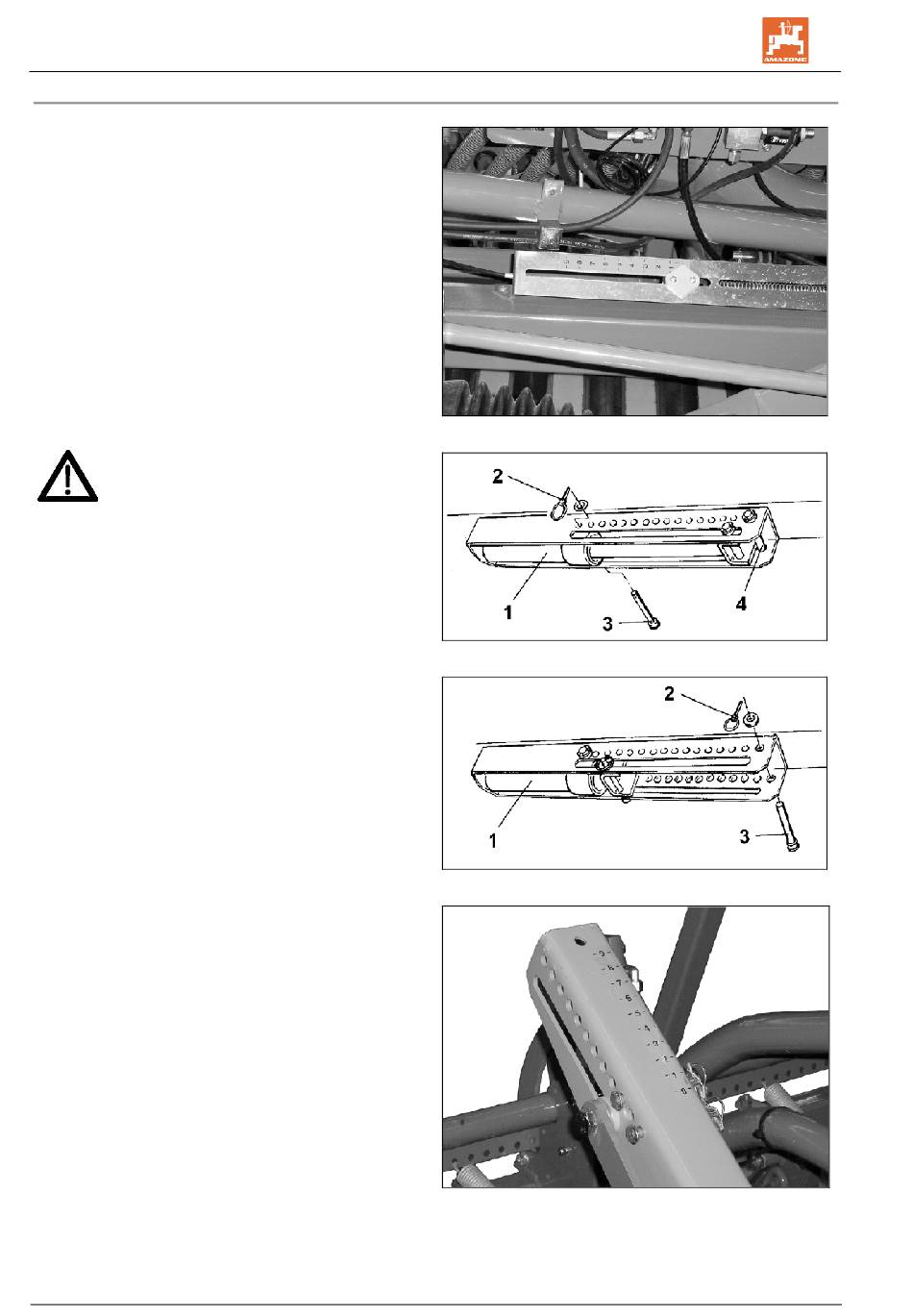

Ajustar la profundidad de depósito de la simiente con un cilindro hidráulico
Conecte el cilindro hidráulico (Fig. 87/1) a una vál-
vula de control de simple efecto del remolcador
(ver cap.8.2) y active la válvula de control sólo des-
de la cabina del remolcador.
La regulación hidráulica de presión de
rejas está acoplada con la regulación
hidráulica de la presión de la almoha-
za exacta (en caso de existir). Si se
aumenta la presión de rejas aumenta
automáticamente la presión de la al-
mohaza exacta.
La indicación de presión de rejas Fig.
86 permite el control de la presión de
rejas desde el remolcador.
¡Activar las válvulas de control sólo
desde la cabina del remolcador!
Al activar las válvulas de control pue-
den entrar en funcionamiento, según
la posición de conmutación, varios
cilindros hidráulicos a la vez!
¡Alejar personas de la zona de peligro!
¡Peligro de lesiones en piezas móvi-
les!
Dos pernos (Fig. 87/3 y Fig. 87/4) están enchufados
como topes del cilindro hidráulico (Fig. 87/1) en el
segmento de regulación. El tope del cilindro hidráu-
lico apoya sobre el perno (Fig. 87/3), cuando el
cilindro hidráulico esté sin presión, y en el perno
(Fig. 87/4), cuando el cilindro hidráulico esté bajo
presión.
Ajustar presión normal de rejas
-
Poner el cilindro hidráulico (Fig. 87/1) bajo pre-
sión.
-
Enchufar el perno (Fig. 87/3) en una perforación
del grupo de agujeros y asegurar con un pasa-
dor clavija (Fig. 87/2).
Cada perforación del grupo de agujeros está identi-
ficada con un número. Con número creciente au-
menta la presión de rejas.
Ajustar presión incrementada de rejas
-
Despresurizar el cilindro hidráulico (Fig. 88/1).
-
Enchufar el perno (Fig. 88/3) en una perforación
del grupo de agujeros y asegurar con un pasa-
dor clavija (Fig. 88/2).
Cada perforación del grupo de agujeros está identi-
ficada con un número. Con número creciente au-
menta la presión de rejas.
Ajustes
Fig. 86
Fig. 87
Fig. 88
Fig. 89
