6.3 Função de bomba dupla/aplicação
de tubo em Y

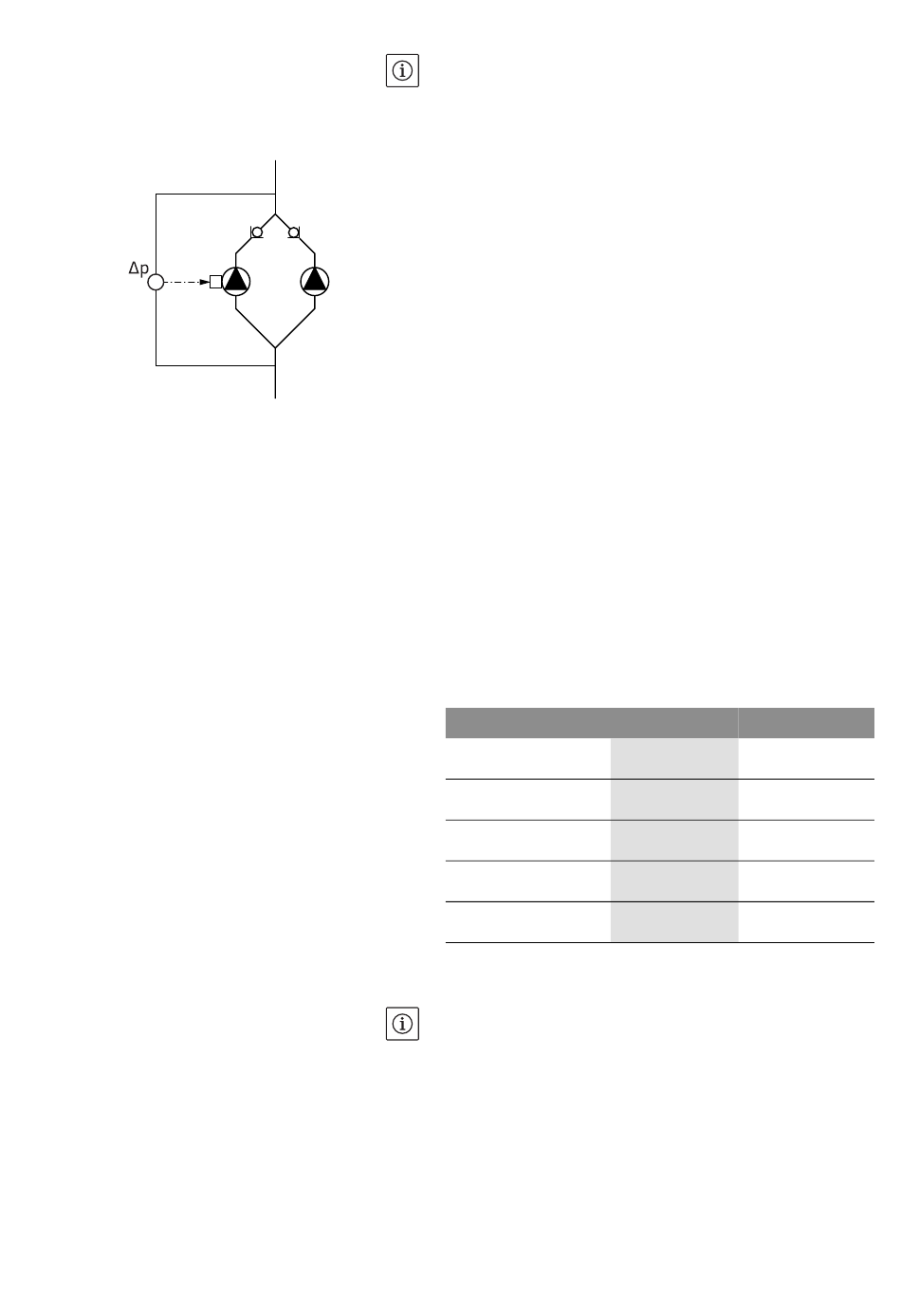

Fig. 13: Exemplo, conexão do sensor
da pressão diferencial
Módulo de interface (módulo IF)

6.3.1 Modos de funcionamento

Funcionamento principal/reserva
144
AVISO:
As características descritas a seguir só estão disponíveis se for
utilizada a interface interna MP (MP = Multi Pump).
• A regulação de ambas as bombas parte da bomba Master.
Se uma bomba se avariar, a outra bomba funciona com a regulação da
bomba Master. No caso de uma falha total da bomba Master, a bomba
Slave continua a funcionar com a velocidade de funcionamento de
emergência.
A velocidade de funcionamento de emergência é regulável no menu
<5.6.2.0> (ver capítulo 6.3.3 "Funcionamento em caso de interrupção
da comunicação" na página 146).
• No ecrã da bomba Master é indicado o estado da bomba dupla.
Na bomba Slave, por sua vez, é exibida a indicação 'SL' no ecrã.
• No exemplo da Fig. 13, a bomba Master é a da esquerda vista no sen-
tido de circulação dos fluidos. Ligar o sensor da pressão diferencial a
esta bomba.
Os pontos de medição do sensor da pressão diferencial da bomba
Master devem encontrar-se no respetivo tubo coletor do lado de
aspiração e da pressão do sistema de bomba dupla (Fig. 13).
Para a comunicação entre as bombas e a tecnologia de gestão de
edifícios, é necessário um módulo IF (acessórios), que é encaixado
na caixa de terminais (Fig. 1).
• A comunicação bomba Master – bomba Slave é realizada através de
uma interface interna (terminal : MP, Fig. 24).
• Geralmente, em bombas duplas, apenas a bomba Master tem de estar
equipada com um módulo IF.
• Nas bombas utilizadas em aplicações com tubo em Y em que os
módulos eletrónicos estejam ligados entre si através de interfaces
internas, as bombas Master também só necessitam de um módulo IF.
Comunicação
PLR/conversor de
interfaces
Rede LONWORKS
BACnet
Modbus
Bus CAN
Tab. 2: Módulos IF
AVISO:
O manual de instalação e funcionamento do módulo IF utilizado inclui
procedimentos e outras explicações relativas ao arranque e configu-
ração do módulo IF na bomba.
Cada uma das bombas produz a capacidade de transporte prevista.
A outra bomba fica operacional, caso ocorra uma falha, ou funciona
conforme a alternância das bombas. Funciona sempre apenas uma
bomba de cada vez (ver Fig. 10, 11 e 12).
Bomba Master Bomba Slave
Módulo IF PLR Não é necessário
nenhum módulo IF
Módulo IF LON Não é necessário
nenhum módulo IF
Módulo IF BACnet Não é necessário
nenhum módulo IF
Módulo IF Modbus Não é necessário
nenhum módulo IF
Módulo IF CAN Não é necessário
nenhum módulo IF
