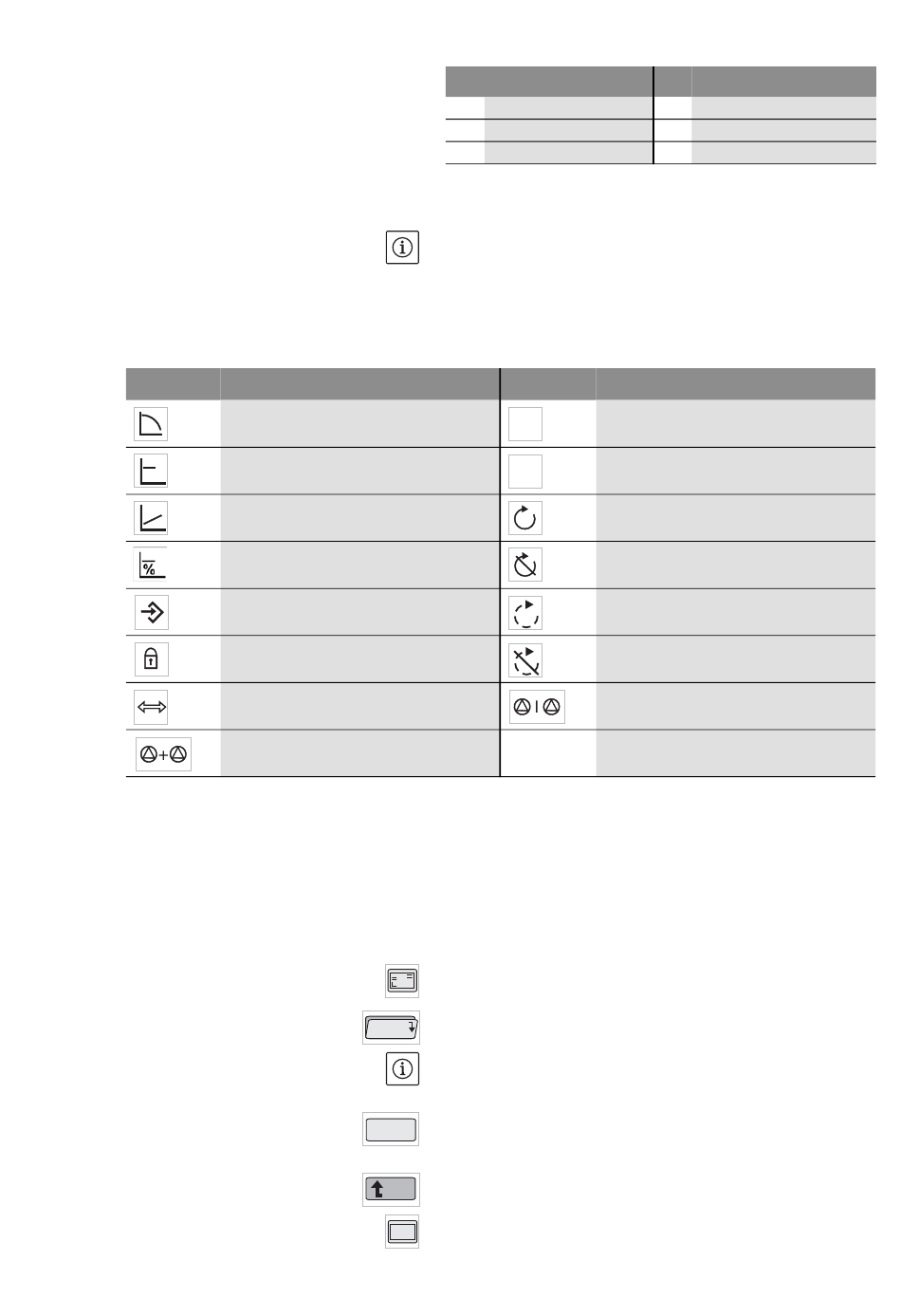

Spiegazione dei simboli standard

Simbolo Descrizione
Controllo costante della velocità
Regolazione costante
Δp-c
Regolazione variabile
Δp-v
PID-Control
Ingresso In2 (valore di consegna esterno)
2 attivato
Blocco accesso
BMS (Building Management System)
è attivo
Modo di funzionamento DP/MP:
Funzionamento in parallelo
Tab. 7: Simboli standard
8.4

Simboli nelle grafiche/istruzioni

Elementi di menu
98
Pos. Descrizione
1 Numero di menu
2 Indicazione valore
3 Indicazione dell'unità
Tab. 6: Struttura del display
AVVISO:
L'indicazione sul display può essere ruotata di 180°. Per la modifica
vedi numero di menu <5.7.1.0>.
Per l'indicazione di stato vengono visualizzati sul display i simboli
seguenti nelle posizioni sopra riportate:
Simbolo
min
max
Il capitolo 8.6 "Istruzioni per l'impiego" a pagina 101 contiene ripro-
duzioni grafiche che hanno la funzione di rappresentare la concezione
del comando e le istruzioni per l'esecuzione delle impostazioni.
Nelle riproduzioni grafiche e nelle istruzioni vengono utilizzati i
seguenti simboli per riprodurre in modo semplificato gli elementi
di menu o le azioni:
• Pagina di stato del menu: la schermata standard sul display.
12.3
• "Livello inferiore": un elemento di menu dal quale si può passare
4.1.0.0
ad un livello di menu inferiore (ad es. da <4.1.0.0> a <4.1.1.0>).
• "Informazioni": un elemento di menu che riproduce le informazioni
sullo stato dell'apparecchio o le impostazioni che non possono essere
modificate.
• "Selezione/impostazione": un elemento di menu che permette di
±
4.4.3.0
2.0.0.0
accedere a un'impostazione modificabile (elemento con il numero
di menu <X.X.X.0>).
• "Livello superiore": un elemento di menu dal quale si può passare
ad un livello di menu superiore (ad es. da <4.1.0.0> a <4.0.0.0>).
• Pagina di errore del menu: in caso di errore, al posto della pagina
E000
di stato viene visualizzato il numero di errore corrente.
Pos. Descrizione
4 Simboli standard
5 Indicazione simbolo
Descrizione
Funzionamento min
Funzionamento max
La pompa è in funzione
Pompa arrestata
La pompa opera in funzionamento
d'emergenza (lampeggia il simbolo)
La pompa si arresta in funzionamento
d'emergenza (il simbolo lampeggia)
Modo di funzionamento DP/MP: principale/
di riserva
-
