Posicionador

10.4 Puesta en marcha y ajustes

Mp1
hasta Mp3

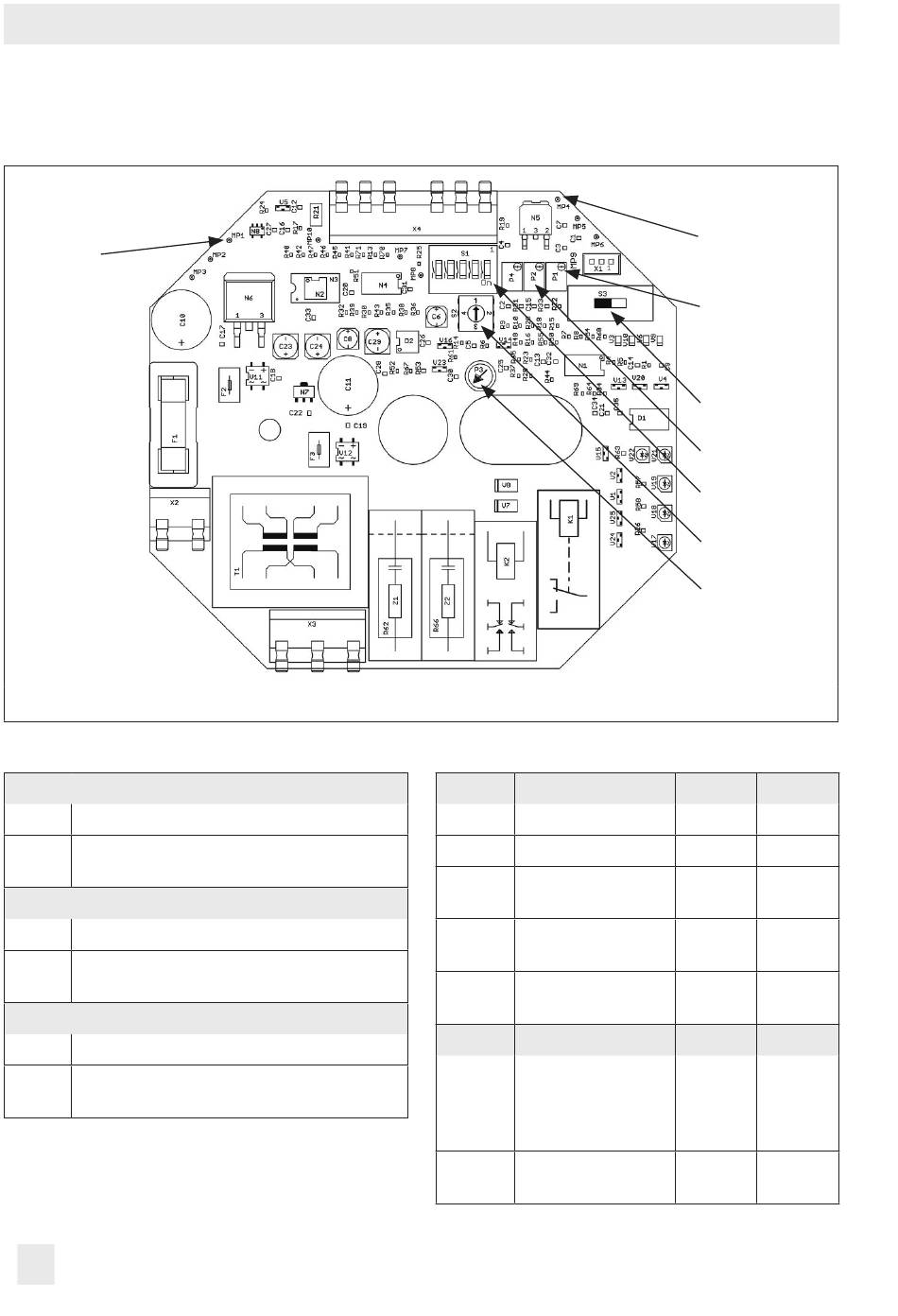

Fig. 23: Posicionador PEL 100
Tabla 10: Potenciómetro
Potenciómetro P1
Función Desplazamiento valor final inferior
Girar en sentido horario desplaza el valor
Acción
hacia abajo
Potenciómetro P2
Función Desplazamiento valor final superior
Girar en sentido horario desplaza el valor
Acción
hacia abajo
Potenciómetro P3
Función Ajuste del span
Girar en sentido antihorario para propagar la
Acción
señal del potenciómetro
34
Tabla 11: Conmutador
Conmut. Función
S1.1 Ajuste previo del cero
S1.2 Propagación
A fallo cierra
S1.3
(vástago sale)
A fallo abre
S1.4
(vástago entra)
Comportamiento en
S1.5
caso de fallo
Conmut. Descripción
S2 Zona muerta
Cambio sentido de
S3
actuación
Mp4
hasta Mp6
P1
S3
P2
S1.1
hasta S1.5
S2
P3
ON OFF
0 mA 4 mA
Apagado Encendido
Encendido Apagado
Encendido Apagado
Encendido Apagado
Posición Acción
1 1,5 %
2 1,0 %
3 0,5 %
4 0,25 %
0 Apagado
1 Encendido
EB 8330 ES
