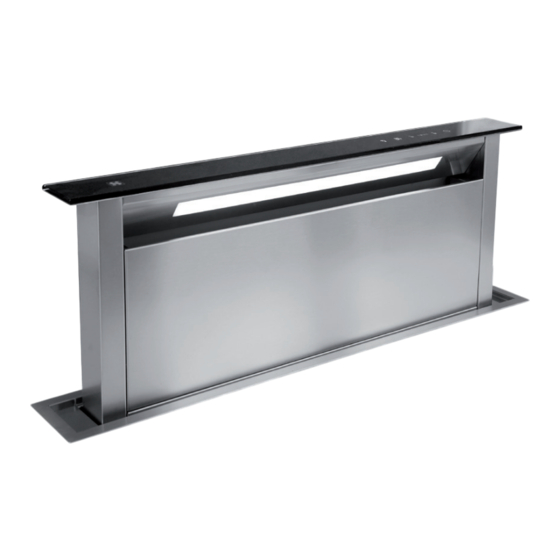

Sirius ENERGY LABEL S-DD2-L FLUSH TOP Instrucciones De Uso Y De Montaje

Ocultar thumbs Ver también para ENERGY LABEL S-DD2-L FLUSH TOP:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
IT ISTRUZIONI PER L'INSTALLAZIONE E LA MANUTENZIONE
EN INSTALLATION, USE AND MAINTENANCE INSTRUCTION
FR INSTRUCTIONS D'UTILISATION ET AVIS DE MONTAGE
ES INSTRUCCIONES DE USO Y DE MONTAJE
DE BEDIENUNGSANLEITUNG MIT MONTAGEANWEISUNGEN
NL GEBRUIKSAANWIJZING
S - D D 2 - L F L U S H T O P
ENERGY LABEL

Publicidad

Tabla de contenido
loading

Manuales relacionados para Sirius ENERGY LABEL S-DD2-L FLUSH TOP

Resumen de contenidos para Sirius ENERGY LABEL S-DD2-L FLUSH TOP

  • Página 1 IT ISTRUZIONI PER L’INSTALLAZIONE E LA MANUTENZIONE EN INSTALLATION, USE AND MAINTENANCE INSTRUCTION FR INSTRUCTIONS D’UTILISATION ET AVIS DE MONTAGE ES INSTRUCCIONES DE USO Y DE MONTAJE DE BEDIENUNGSANLEITUNG MIT MONTAGEANWEISUNGEN NL GEBRUIKSAANWIJZING S - D D 2 - L F L U S H T O P ENERGY LABEL...
  • Página 2 Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali con- seguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inade- guato del prodotto.

  • Página 3: A La Atención De Los Señores Usuarios

    A LA ATENCIÓN DE • Ventilar de manera adecuada el ambiente en caso de funcionamiento simultáneo de la LOS SEÑORES USUARIOS campana con otros aparatos alimentados por una fuente de energía diferente de la eléctrica para que la campana no aspire gases quema- dos.

  • Página 4: Tabla De Contenido

    ÍNDICE DESCRIPCIÓN DEL APARATO ......................36 CÓMO INSTALAR LA CAMPANA .....................37 Desmontaje del filtro anti-grasa, montaje del filtro de carbón ............38 Conexiones eléctricas de la campana ....................39 CÓMO FUNCIONA LA CAMPANA ....................40 CÓMO LIMPIAR LA CAMPANA ......................42 DEFECTOS DE FUNCIONAMIENTO ....................43 SERVICIO POSTVENTA ........................43 S-DD2-L FLUSH TOP...

  • Página 5: Descripción Del Aparato

    DESCRIPCIÓN DESCRIPCIÓN DEL APARATO DEL APARATO S-DD2-L FLUSH TOP S-DD2-L FLUSH TOP...

  • Página 6: Cómo Instalar La Campana

    COMO INSTALAR 4. Instalar el downdraft en el orificio realizado, introduciendo desde arriba, como se indica LA CAMPANA en la (Fig. 2); 5. Fijar el downdraft en el interior del mueble utilizando las correspondientes abrazaderas 1. Antes de instalar el equipo, comprobar que suministradas (Fig.

  • Página 7: Desmontaje Del Filtro Anti-Grasa, Montaje Del Filtro De Carbón

    cionador y control de seguridad, conector Versión filtrante cionador y control de seguridad, conector Versión filtrante de 4 polos para el encendido del neón y co- En el caso en que no sea posible descargar los de 4 polos para el encendido del neón y co- En el caso en que no sea posible descargar los nector para los mandos) (Fig.

  • Página 8: Conexiones Eléctricas De La Campana

    CONEXIÓN ELÉCTRICA ADVERTENCIA DE LA CAMPANA La conexión del Downdraft a la red eléctrica deberá ser efectuada por personal técnico ADVERTENCIA cualificado y especializado. La campana Colocar la caja metálica que contiene los puede estar conectada sólo a una red eléc- componentes electrónicos a una distancia trica adecuadamente adaptada e instalada.

  • Página 9: Cómo Funciona La Campana

    COMO FUNCIONA Timer LA CAMPANA Transcurridos 10 min desde su ajuste, permi- te detener el motor extractor, cerrar la falda y apagar las luces si estuvieran encendidas. La MODELO SDD2-L VERSIÓN VIDRIO función establecida es señalada por el parpa- deo de los led “D” correspondiente a la veloci- dad establecida.
  • Página 10 deo de los led “D” correspondiente a la veloci- Seguridad antipinzamiento: dad establecida. La anulación del temporiza- En caso de que un obstáculo impida el cie- dor se realiza presionando de nuevo la tecla. rre del downdraft, el cierre se interrumpe y el downdraft se vuelve a abrir.

  • Página 11: Cómo Limpiar La Campana

    CÓMO LIMPIAR LA CAMPANA Un mantenimiento cuidadoso es una garantía de buen funcionamiento y buen rendimento de un apa- rato a lo largo del tiempo. ATENCIÓN La campana tendrá que estar desconectada de la alimentación eléctrica, ya sea cuando se desconecte el enchufe, que cuando se accione el interruptor diferencial, antes de quitar los filtros metálicos.

  • Página 12: Defectos De Funcionamiento

    DEFECTOS DE FUNCIONAMIENTO SÍNTOMA SOLUCIÓN Compruebe que: • No haya un black-out de corriente • Se haya seleccionado efectivamente una velocidad de aspiración. La campana no • La conexión de 9 polos esté bien enchufada. funciona... • La tecla roja de reinicio situada sobre el panel del sistema eléctrico esté pulsada. • En la conexión de 9 polos, asegurarse de que los cables estén bien introducidos en el mismo. (En fase de conexión demasiada presión ejercida podría doblar los contactos). Compruebe que: • La velocidad del motor seleccionada sea suficiente para la cantidad de humos y vapores existentes.
  • Página 13 S-DD2-L FLUSH TOP...
  • Página 14 IMMAGINI IMAGES IMAGES AFBEELDINGEN IMÁGENES BILDER S-DD2-L FLUSH TOP...
  • Página 15 2 mm S-DD2-L FLUSH TOP...
  • Página 16 S-DD2-L FLUSH TOP...
  • Página 17 10/09 90002103999 220 - 240V - 50 HZ ATTUATORE 12Vcc 68W EQUIPMENT TYPE  FSEE S - 002 - EM_TC X22 - Q3 - X0 S-DD2-L FLUSH TOP...
  • Página 18 S-DD2-L FLUSH TOP...
