ΣΗΜΕΙΩΣΗ: Η τροφοδοσία +19 [Vdc] που παρέχεται στους πόλους 11 και 18 και J5 (πλακέτα ακροδεκτών
με 18 πόλους) μπορεί να δώσει μέγιστο 50 [mA].
2.2.4.1
Χαρακτηριστικά των επαφών εξόδου OUT 1 και OUT 2:
Οι συνδέσεις των εξόδων που αναγράφονται παρακάτω αναφέρονται στις δύο πλακέτες ακροδεκτών J3 και
J4 με 3 πόλους που υποδεικνύονται με την ένδειξη OUT1 και OUT2, και κάτω από αυτήν αναγράφεται
επίσης ο τύπος επαφής που σχετίζεται με τον ακροδέκτη.
Χαρακτηριστικά των επαφών εξόδου
Τύπος επαφής
Μέγιστη τάση που υφίσταται [V]
Μέγιστο ρεύμα που υφίσταται [A]
Μέγιστη αποδεκτή διατομή καλωδίου
[mm²]
Πίνακας 6: Χαρακτηριστικά των επαφών εξόδου

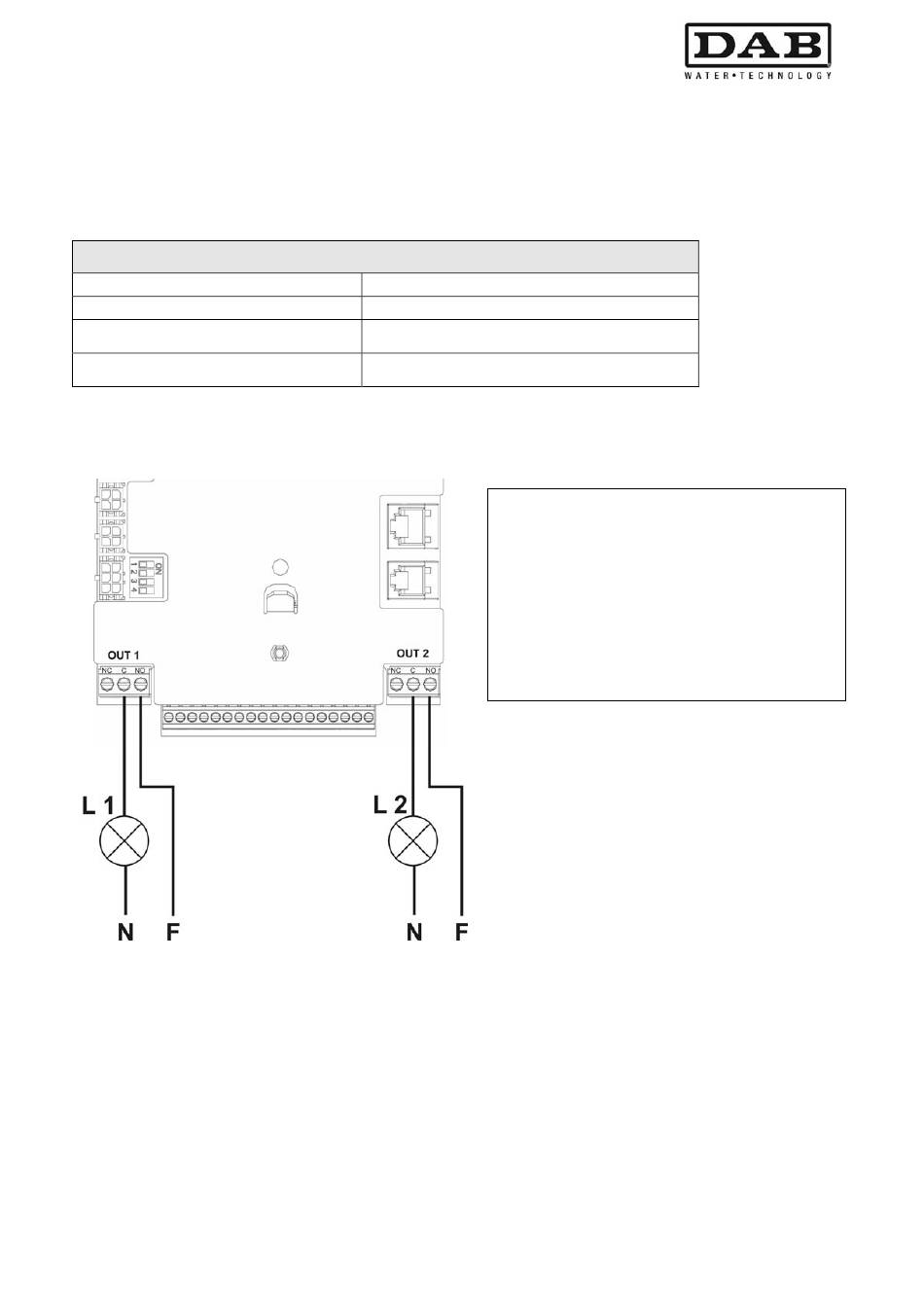

Σχήμα 7: Παράδειγμα σύνδεσης των εξόδων
2.2.4.2
Χαρακτηριστικά των φωτο-συζευγμένων επαφών εισόδου
Οι συνδέσεις των εισόδων που αναγράφονται παρακάτω αναφέρονται στην πλακέτα ακροδεκτών με
18 πόλους J5, της οποίας η αρίθμηση ξεκινά με τον πόλο 1 από αριστερά. Στη βάση της πλακέτας
ακροδεκτών αναγράφονται οι ενδείξεις των εισόδων.
-
I 1: Πόλος 16 και 17
-
I 2: Πόλος 15 και 16
-
I 3: Πόλος 13 και 14
-
I 4: Πόλος 12 και 13
Η ενεργοποίηση των εισόδων μπορεί να γίνει τόσο με συνεχές ρεύμα όσο και με εναλλασσόμενο στα 50-60
Hz. Παρακάτω παρουσιάζονται τα ηλεκτρολογικά χαρακτηριστικά των εισόδων, Πίνακας 7.
Pumpland.ru
ΕΛΛΗΝΙΚΑ
NO, NC, COM
250
5
-> ωμικό φορτίο
2,5 -> επαγωγικό φορτίο
3,80
Με αναφορά στο παράδειγμα του Σχήμα 7:
Παράδειγμα σύνδεσης των εξόδων
και χρησιμοποιώντας τις εργοστασιακές
ρυθμίσεις (O1 = 2: επαφή NO, O2 = 2, επαφή
NO) προκύπτει:
501
Το L1 ενεργοποιείται όταν η αντλία είναι
μπλοκαρισμένη (π.χ. "BL": εμπλοκή
λόγω έλλειψης νερού).
Το L2 ενεργοποιείται όταν η αντλία είναι
σε λειτουργία ("GO").
