Таблица 7: Характеристики Входов - DAB MCE-22/P Instrucciones De Instalación Y Mantenimiento

Мин. напряжение включения [В]
Макс. напряжение выключения [В]
Макс. Допустимое напряжение [В]
Ток, поглощаемый при 12 В [мА]
Макс. допустимое сечение кабеля [мм²]
ПРИМ. Входы управляются при любой полярности (положительной или отрицательной относительно
собственного возврата массы)
Таблица 7: Характеристики входов

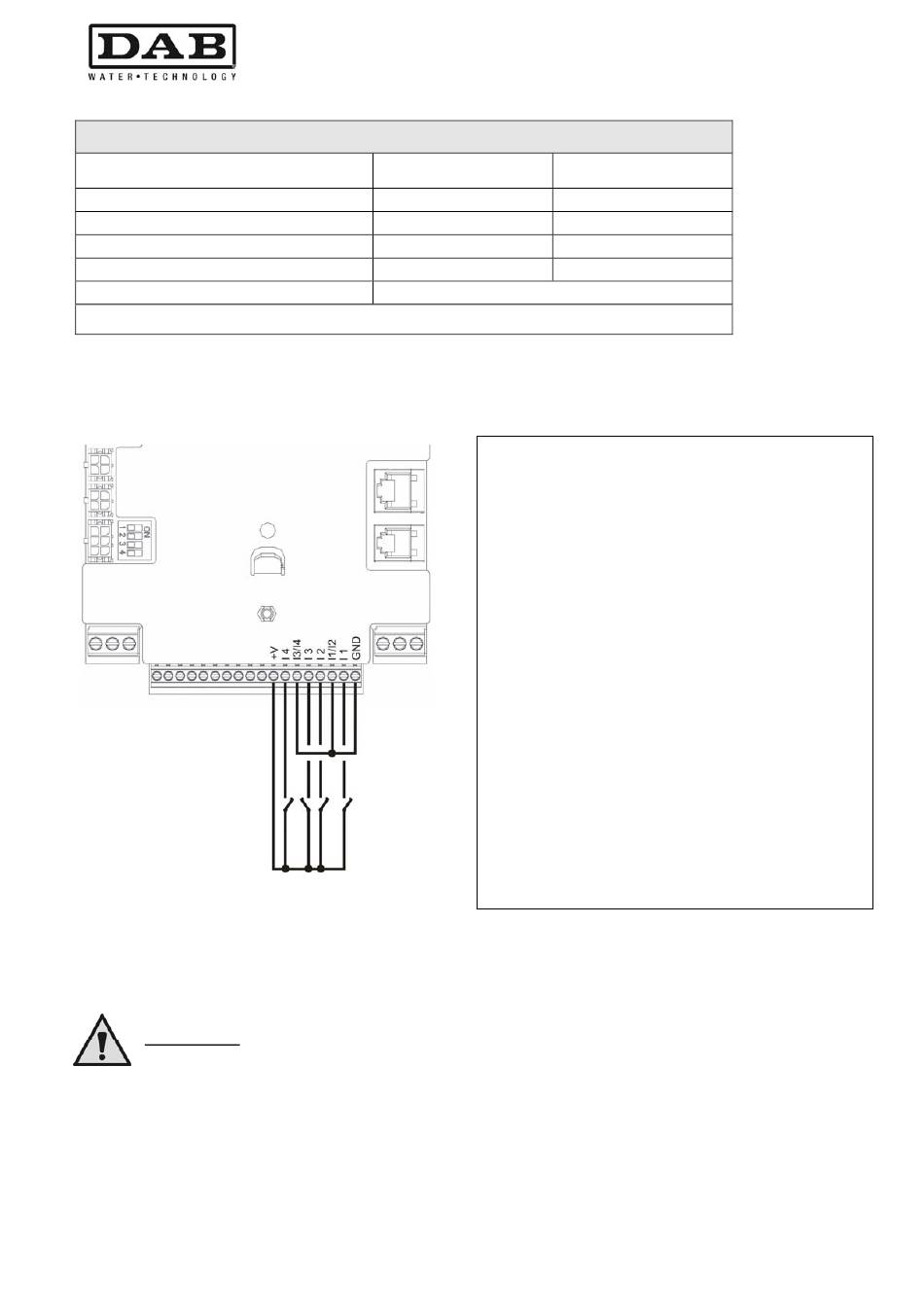

На Рисунок 8 показан пример использования входов.
Рисунок 8: Пример соединения входов
На примере, показанного на Рисунке 9, дается ссылка на соединение с чистым контактом, используя
внутренне напряжение для пилотирования входов (могут использоваться только полезные входы).
Если у вас вместо контакта имеется напряжение, его также можно использовать для пилотирования
входов: достаточно не использовать клеммы +В и GND (заземление) и соединить источник
напряжения, соответствующий характеристикам в Таблица 7, с требуемым входом.
ВНИМАНИЕ: пары входов I1/I2 и I3/I4 имеют общий полюс для каждой пары.
Pumpland.ru
РУССКИЙ
Характеристики входов
Входы DC (пост.ток) [В]
Входы AC (перем.ток)
50-60 Гц
8
2
36
3,3
2,13
Со ссылкой на пример, показанный на Рисунок 8
и используя заводские настройки входов (I1 = 1;
I2 = 3; I3 = 5; I4=10) получается:

Когда закрывается выключатель на I1,
насос блокируется и сигнализирует "F1"
(например, I1 соединен с поплавком, см.
пар. 6.6.13.2 Настройка функции
наружного поплавка).

Когда закрывается выключатель на I,
то давление регулирования становится
"P2"
(см. пар. 6.6.13.3 Настройка функции
входа вспомогательного давления ).

Когда закрывается выключатель на I3,
насос блокируется и сигнализирует "F3"
(см. пар. 6.6.13.4 Настройка включения
системы и восстановления сбоев).

Когда закрывается выключатель на I4,
по истечении времени T1 насос
блокируется и сигнализирует F4
(см. пар. 6.6.13.5 Настройка обнаружения
низкого давления).
286
[Vrms]
6
1,5
36
3,3
