Anclaje
Bancada
El montaje de las máquinas en el emplazamien-
to del cliente puede ser realizado por el propio
cliente o por personal de ABB.
La bancada debe ser lo sufi cientemente resis-
tente como para soportar la máquina, y resistir
la reacción del par y las cargas de una posible
transmisión por correa. Deberá evitar que el
montaje pueda dar lugar a resonancias en la
Atención
La bancada debe estar dimensionada de forma que su frecuencia natural, incluido el peso del motor, no
corresponda con las frecuencias de interferencia que normalmente están presentes en una máquina de CC
alimentada por tiristores.
La masa de la bancada de un motor anclado por las patas debe ser 5 veces superior a la masa del motor, o incluso
mayor.
Comentario
Debe haber un espacio adecuado para la inspección, el mantenimiento, los cables eléctricos y los conduc-
tos de refrigeración.
Para garantizar resultados satisfactorios, se
recomienda utilizar hormigón sin retracción. Se
deben seguir las instrucciones del fabricante
del hormigón sin retracción. Los bloques de
montaje o los pernos de la bancada que estén
atornillados a la máquina deben colgar libre-
mente de los orifi cios de montaje durante el
sellado.
=
=
B

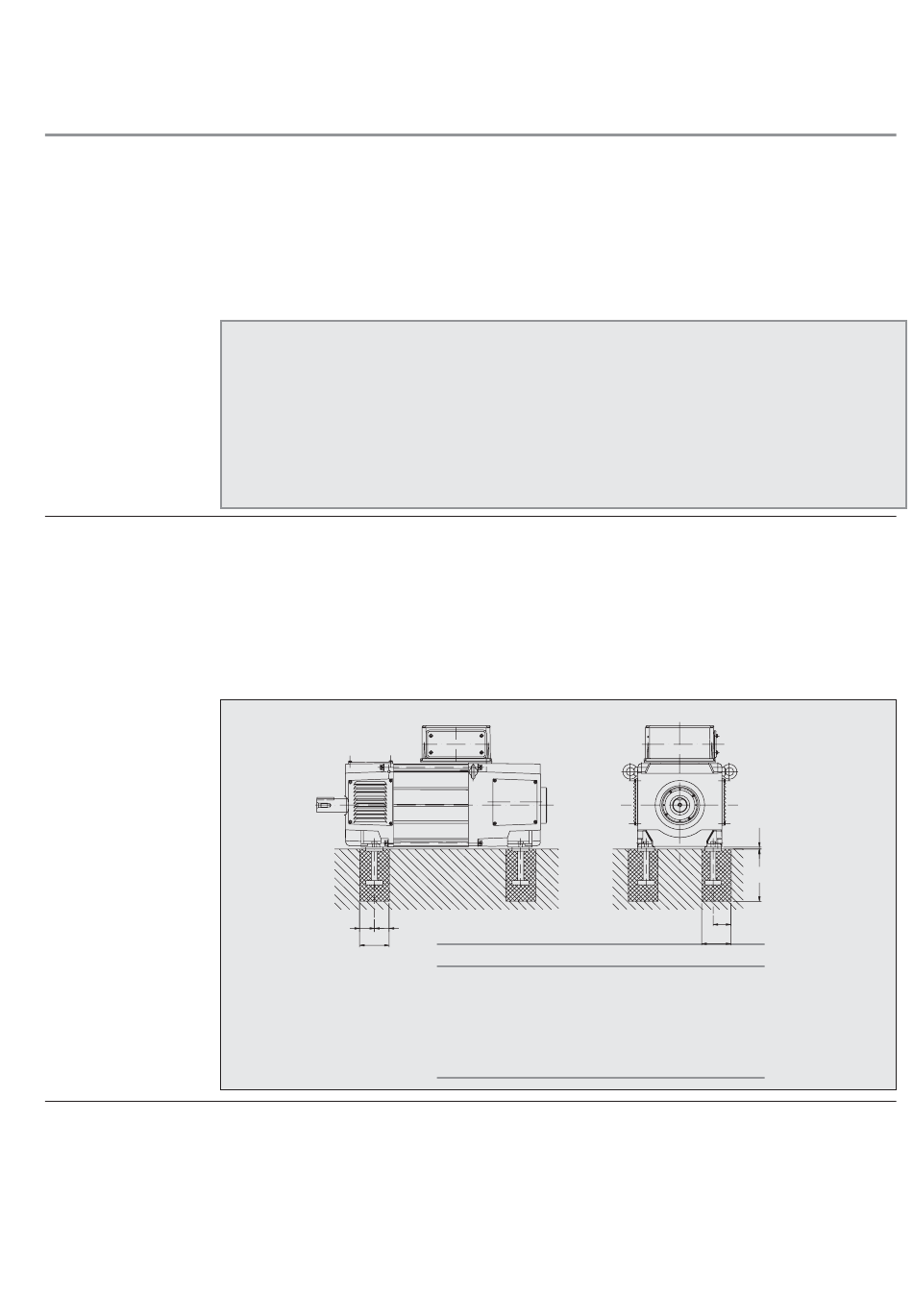

Fig. 2 Tornillos de la base.
gama de velocidades de funcionamiento y con
el séxtuplo de la frecuencia de la red que pue-
dan ser causadas por el convertidor de 6 pul-
sos. La zona de montaje de la máquina debe
estar nivelada y libre de vibraciones.
ABB no se responsabiliza de cualquier aspecto
relacionado con la cimentación, pues puede
estar infl uenciado por factores ajenos al control
de ABB.
Asegúrese de que no haya bolsas de aire en el
hormigón. Compruebe que la fuerza de compre-
sión del hormigón y el tiempo de solidifi cación
se ajustan a las instrucciones del fabricante.
Normalmente no se puede realizar el sellado a
una temperatura ambiente inferior a + 5 °C.
DMI
A, mm
B, mm
180
70
120
200
80
140
225
80
140
250
90
160
280
90
160
315
160
250
400
185
280
H
P
A
B
H, mm
P, mm
10
200
10
250
10
250
10
270
10
270
15
450
15
450
11
