Pasos De Ensamblaje Para Todos Los Sellos Del Eje - Xylem e-MP Manual De Instrucciones

6. Use un lubricante para lubricar el orificio interno del manguito del eje 23.

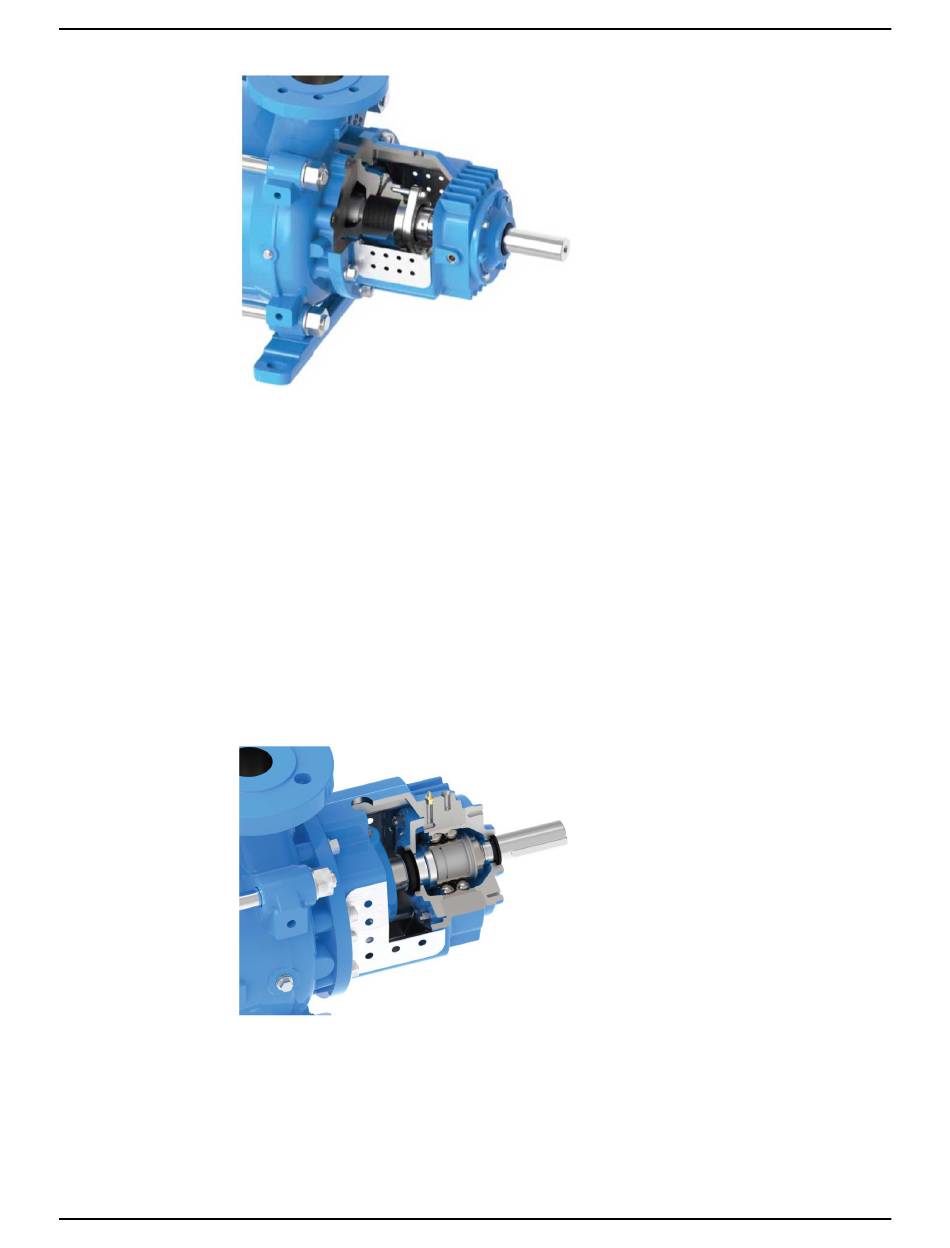

Figura 118
7. Verifique que el retroceso para la junta tórica esté limpio.
8. Empuje el manguito del eje 23 en el eje 28.
9. Verifique que la junta tórica 47 pueda deslizarse fácilmente en la ranura.
10. Deslice el alojamiento de la caja de empaquetadura 115 prestando atención a la
dirección del pasador 45 (ranura en la cubierta del rodamiento).
11. Inserte nuevos anillos del empaque 117 y fije levemente el prensaestopas de la caja de
empaquetadura 116 con las tuercas 121.
Para obtener más información sobre los anillos del empaque, consulte
empaquetadura
Para más información, consulte
página 103.

7.6.9 Pasos de ensamblaje para todos los sellos del eje

1. Inserte la chaveta del manguito del eje 31.
Figura 119
e-MP Manual de instrucciones
en página 72.
Pasos de ensamblaje para todos los sellos del eje
7 Desensamblaje y ensamblaje de la bomba
Caja de
en
103
