Reductor de eje hueco con TorqLOC
4.8 Reductor de eje hueco con TorqLOC
4.8.1 Indicaciones de desmontaje
44
¡ADVERTENCIA!
Peligro de sufrir quemaduras por superficies calientes.
Lesiones graves.
• Deje enfriar los aparatos suficientemente antes de tocarlos.

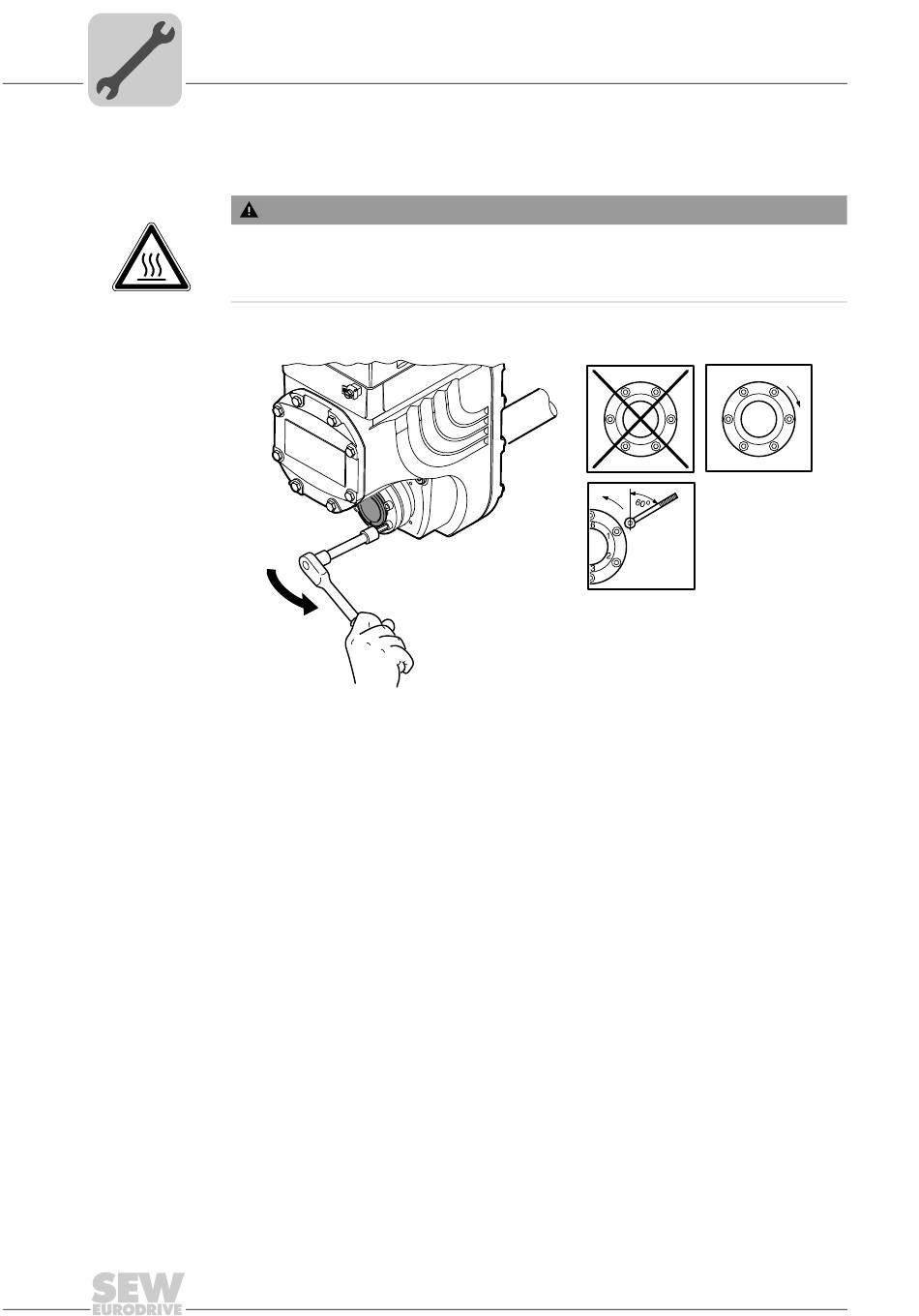

1. Suelte los tornillos de bloqueo uno tras otro un cuarto de vuelta para evitar que los
anillos exteriores se inclinen.
2. Afloje todos los tornillos de bloqueo por igual, uno tras otro.
No extraiga completamente los tornillos.
3. Desmonte el casquillo cónico de acero.
Si fuera preciso, utilice para ello los anillos exteriores como extractores del siguiente
modo:
– Retire todos los tornillos de bloqueo.
– Enrosque el número correspondiente de tornillos en los agujeros roscados del
anillo de contracción.
– Apoye el anillo interior contra la carcasa del reductor.
– Extraiga el casquillo cónico de acero apretando los tornillos.
®
– desmontaje, limpieza, lubricación
®
– desmontaje, limpieza, lubricación
3
5
2
