4.9 - RICEVITORE AD INNESTO

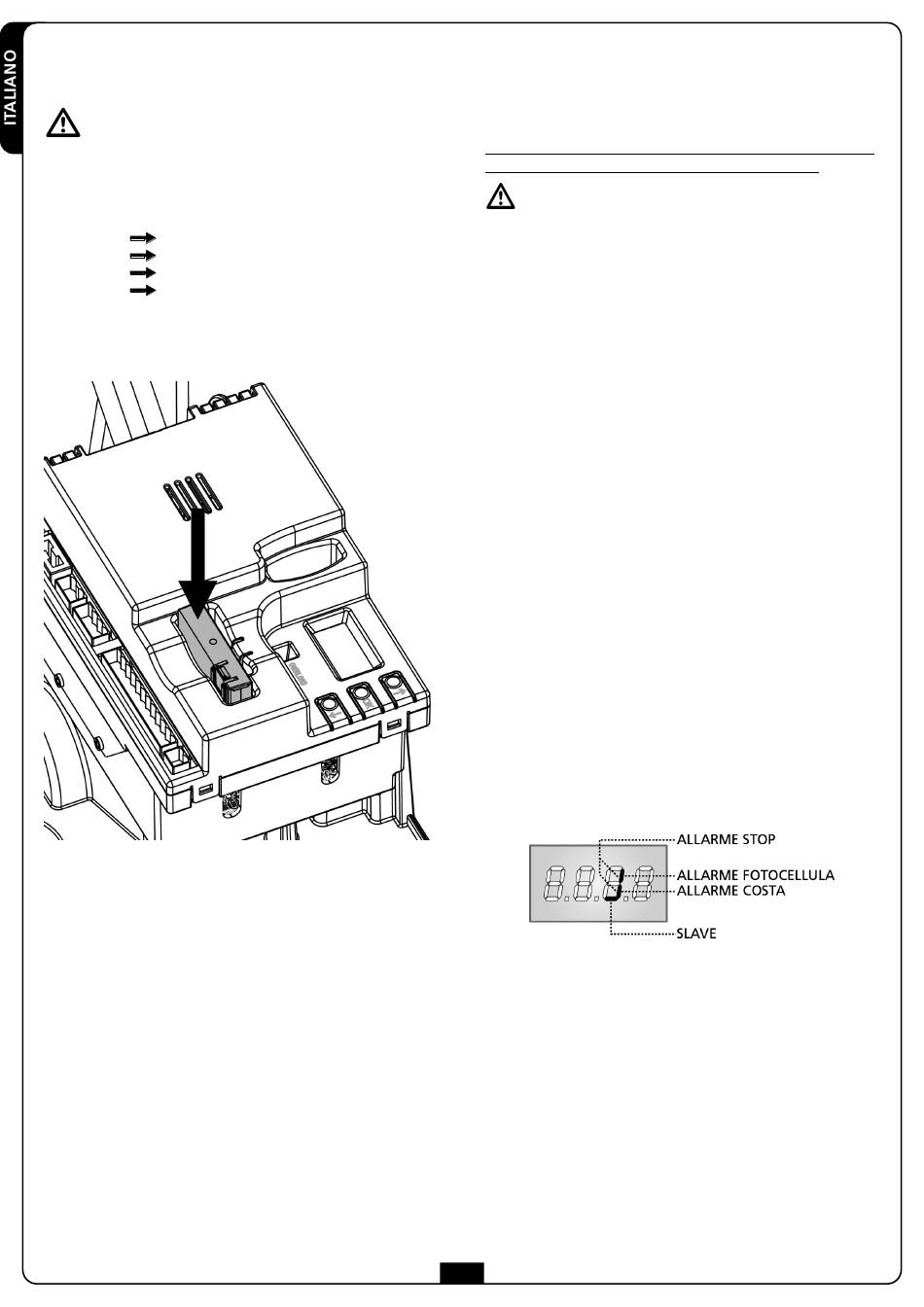

La centrale PD20 è predisposta per l'innesto di un ricevitore della
serie MR1 con architettura super-eterodina ad elevata sensibilità.
ATTENZIONE: Prima di eseguire le seguenti operazioni
disalimentare la centrale di comando. Porre la massima
attenzione al verso di innesto dei moduli estraibili.
Il modulo ricevitore MR1 ha a disposizione 4 canali ad ognuno
dei quali è associato un comando della centrale PD20:
• CANALE 1 START
• CANALE 2 START PEDONALE
• CANALE 3 STOP
• CANALE 4 LUCI DI CORTESIA
NOTA: Per la programmazione dei 4 canali e delle logiche
di funzionamento leggere attentamente le istruzioni
allegate al ricevitore MR1.

4.10 - INTERFACCIA ADI

La centrale di comando è dotata di interfaccia ADI (Additional
Devices Interface), che permette il collegamento con una serie di
moduli opzionali della linea V2.
Fare riferimento al catalogo V2 per vedere quali moduli opzionali
con interfaccia ADI sono disponibili per questa centrale.
ATTENZIONE: Per l'installazione dei moduli opzionali,
leggere attentamente le istruzioni allegate ai singoli
moduli.
Per alcuni dispositivi è possibile configurare il modo con cui si
interfacciano con la centrale, inoltre è necessario abilitare
l'interfaccia per fare in modo che la centrale tenga conto delle
segnalazioni che arrivano dal dispositivo ADI.
Far riferimento al menù di programmazione i.ADi per abilitare
l'interfaccia ADI e accedere al menù di configurazione del
dispositivo.
I dispositivi ADI utilizzano il display della centrale per effettuare
segnalazioni di allarme o visualizzare la configurazione della
centrale di comando.
NOTA: Se l'interfaccia ADI non è abilitata (nessun
dispositivo collegato), i segmenti restano spenti.
Il dispositivo collegato sull'interfaccia Adi è in grado di segnalare
alla centrale tre tipi di allarme, che vengono visualizzate sul
display della centrale nel modo seguente:
• ALLARME FOTOCELLULA - il segmento in alto si accende:
il cancello si ferma, quando l'allarme cessa riparte in apertura.
• ALLARME COSTA - il segmento in basso si accende:
il cancello inverte il movimento per 3 secondi.
• ALLARME STOP - entrambi i segmenti lampeggiano:
il cancello si ferma e non può ripartire finchè non cessa
l'allarme.
• SLAVE - segmento acceso fisso: viene utilizzato dal modulo
opzionale SYNCRO per indicare quando la centrale è
configurata come SLAVE.
