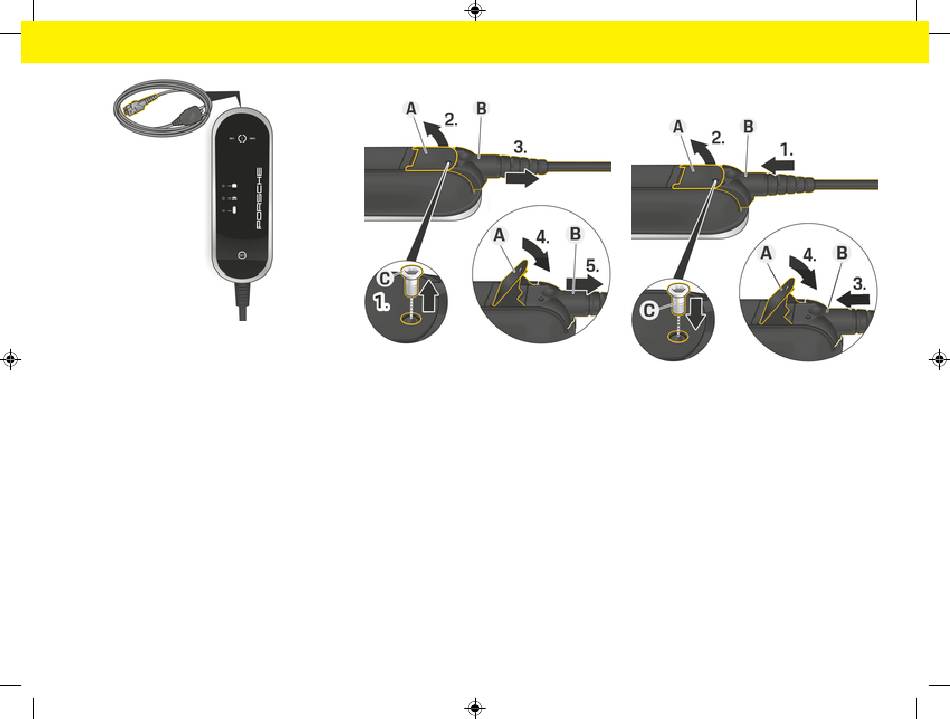

Fig. 37 Conector da conexão do cabo de alimentação
na unidade de comando.
O conector da conexão do cabo de alimentação pode
ser removido e introduzido na parte superior da uni-
dade de comando.
Desconectando o cabo de alimentação
Fig. 38 Desconectando cabos
b O carregamento da bateria de alta tensão foi
finalizado e o conector do veículo foi removido da
porta de carregamento do veículo.
b O conector foi desconectado da tomada elétrica.
1. Remova o parafuso
(Fig. 38) usando uma ferra-
C
menta adequada.
2. Levante a alavanca
(Fig. 38).
A
3. Puxe o conector
(Fig. 38) até sentir a resistên-
B
cia pela primeira vez.
4. Feche a alavanca
.
A
5. Puxe o conector
completamente.
B
Conectando o cabo de alimentação e o co-
nector
Fig. 39 Conectando cabos e prendendo conectores
b A alavanca
(Fig. 39) está fechada.
A
1. Insira o conector
(Fig. 39) na unidade de co-
B
mando até sentir a resistência pela primeira vez.
2. Levante a alavanca
.
A
3. Empurre o conector
completamente.
B
4. Feche a alavanca
.
A
5. Prenda o conector
na unidade de comando
B
com o parafuso
(Fig. 39).
C
Configuração
