910‐269‐ES — Rev. A. Junio de 2009

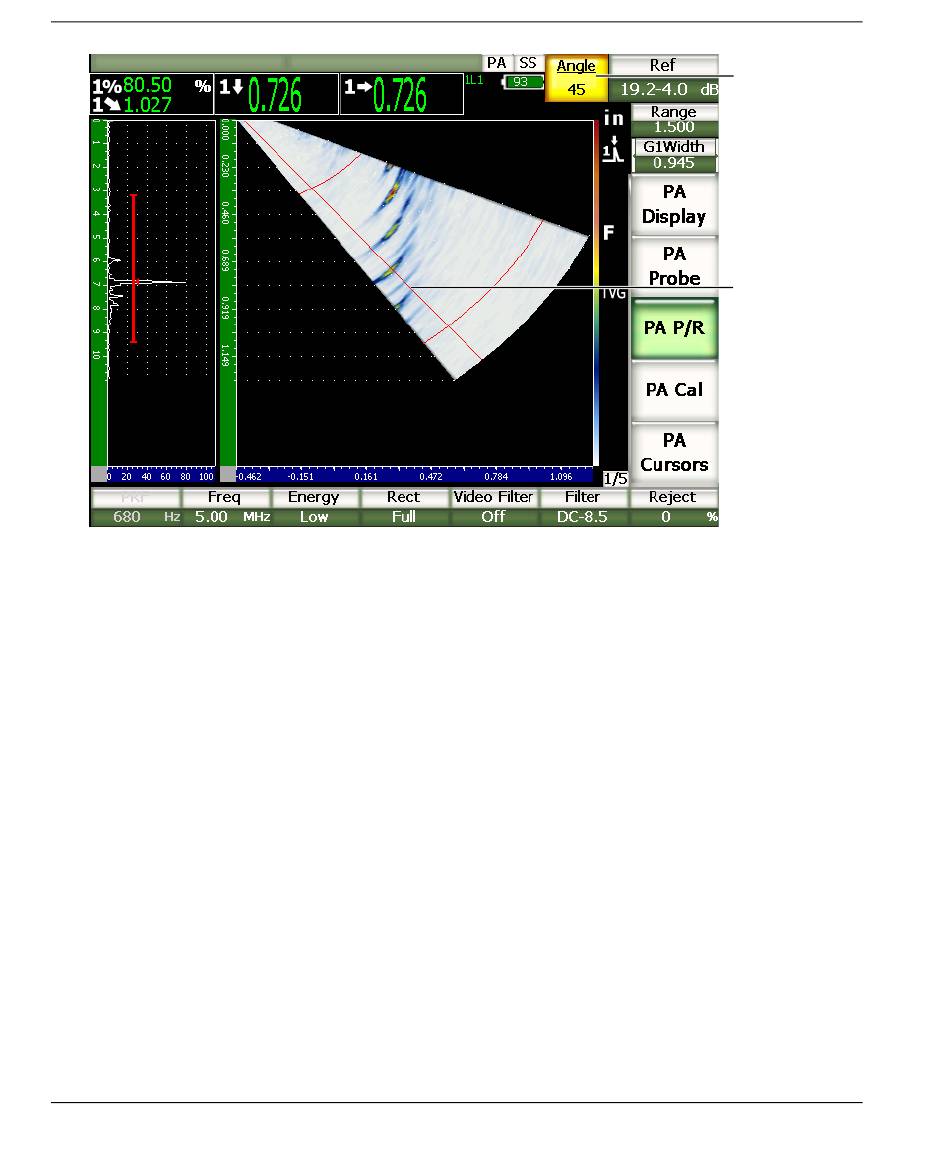

Figura 14‐2 Cursor de selección de la ley focal y campo de lectura del ángulo
14.2.1

Paletas del S-scan

En el modo representación phased array de los equipos de la serie EPOCH
S‐scan puede ser representado según dos paletas de colores.
Éstas paletas permiten identificar las variaciones de la amplitud en la imagen S‐scan.
La intensidad de los colores de la imagen cambia para poder visualizar las variaciones
de la amplitud del 0% al 110% de la altura de la pantalla completa. Un ejemplo de la
relación color‐amplitud es mostrado en la figura a continuación:
• Rojo = 110% de la altura de la pantalla completa
• Amarillo = 50% de la altura de la pantalla completa
• Blanco = 0% de la altura de la pantalla completa
262 Capítulo 14
en las imágenes A‐scan y S‐scan
Ley focal (ángulo)
seleccionada
Cursor de
selección de la ley
focal (línea roja)
™ 1000, el
