3.6
Descripción de control y de
visualizaciones
3.6.1
Manillar
4
3
5

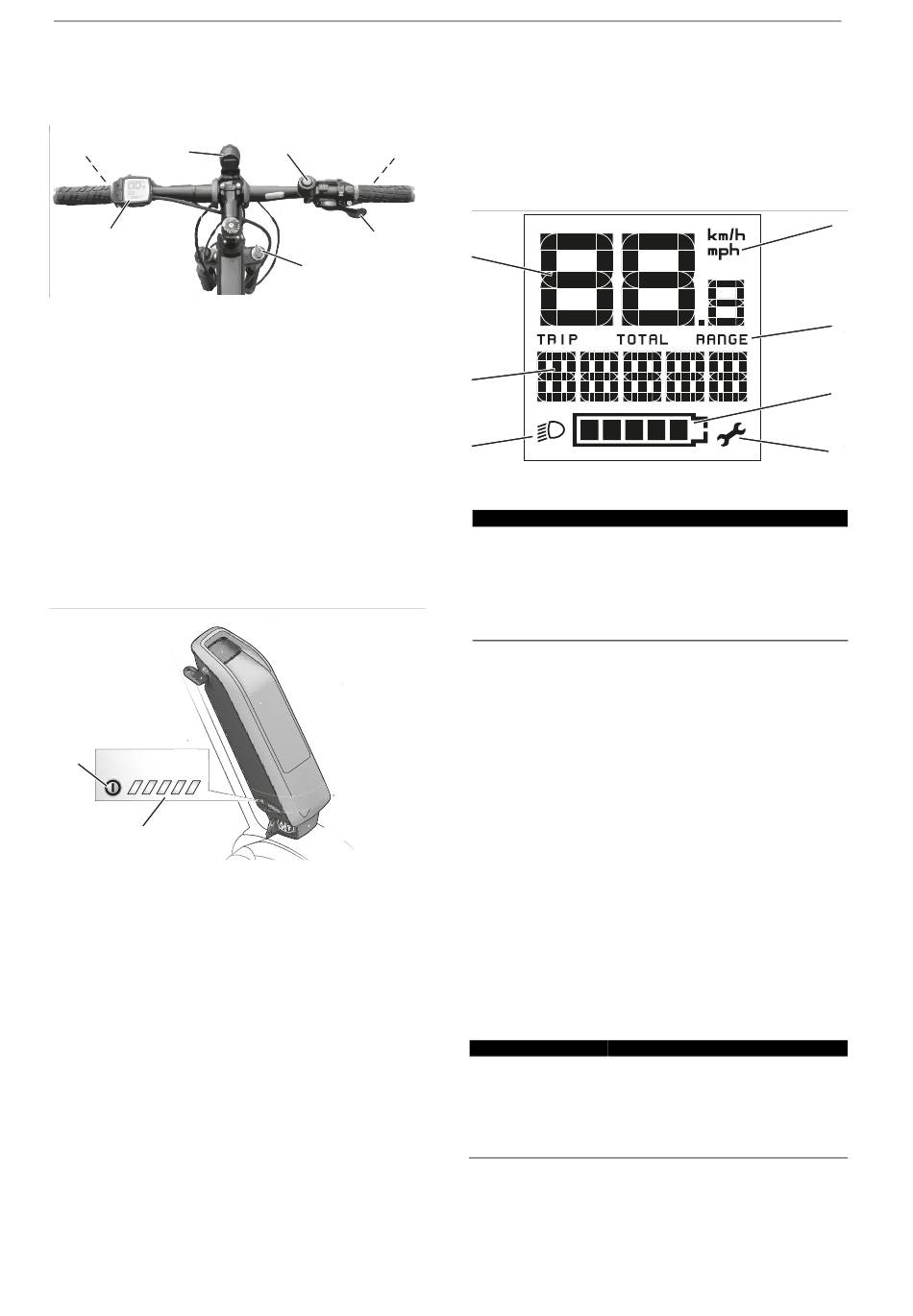

Figura 20: Vista detallada del Pedelec desde la posición
del conductor, ejemplo
1
Palanca de freno trasera
2
Timbre
3
Faro
4
Pantalla
5
Palanca de freno delantera
6
Dispositivo de mando
8
Bloqueo de la horquilla en la horquilla de
suspensión
9
Palanca de cambio
3.6.2
Indicador de carga de la batería
Cada batería dispone de un indicador de carga:
1
2
Figura 21: Ejemplo de indicador de carga
1
Botón de conexión/desconexión (batería)
2
Indicador de carga
Los cinco LED verdes del indicador de carga indican
el estado de carga de la batería si la batería está
conectada. Cada LED se corresponde con un 20 %
de la capacidad. Cuando la batería está
completamente cargada se encienden los cinco
LED. El estado de carga de la batería conectada se
muestra además en la pantalla.
Si el estado de carga de la batería se encuentra
por debajo del 5 %, se apagan todos los LED del
MY20H01-43_1.0_23.06.2019
2
1
7
6
indicador de carga. No obstante, el estado de
carga se muestra en la pantalla.
3.6.3
Dispositivo de mando de las
visualizaciones
El dispositivo de mando con visualización cuenta
con siete visualizaciones de la pantalla:
2
Figura 22: Vista general de las visualizaciones de la pantalla
Uso
1
Unidad de medida de velocidad
2
Indicación del tacómetro
3
Indicación de funcionamiento
4
Símbolo de luz de marcha
5
Símbolo de servicio
6
Indicador de carga
7
Grado de asistencia
Tabla 32: Vista general de la visualización de la pantalla
3.6.3.1 Unidad de medida de velocidad
La velocidad se puede indicar en km/h o mph. En
los ajustes de sistema, puede seleccionarse si la
velocidad se muestra en kilómetros o millas.
3.6.3.2 Indicación del tacómetro
En la indicación del tacómetro se muestra
siempre la velocidad actual.
3.6.3.3 Indicación de funcionamiento
En la indicación de funcionamiento se muestra de
forma estándar siempre el último ajuste.
El dispositivo de mando con visualización muestra
una de tres información de viaje. Puede
cambiarse la información de viaje mostrada.
Visualización
Función
T R IP
Distancia recorrida desde el último
RESET
T O T AL
Visualización de la distancia total
recorrida (no modificable)
R AN G E
Autonomía restante prevista de la carga
existente en la batería, calculada
mediante el último modo de circulación
Tabla 33: Información de viaje
Vista general
1
7
6
5
31
