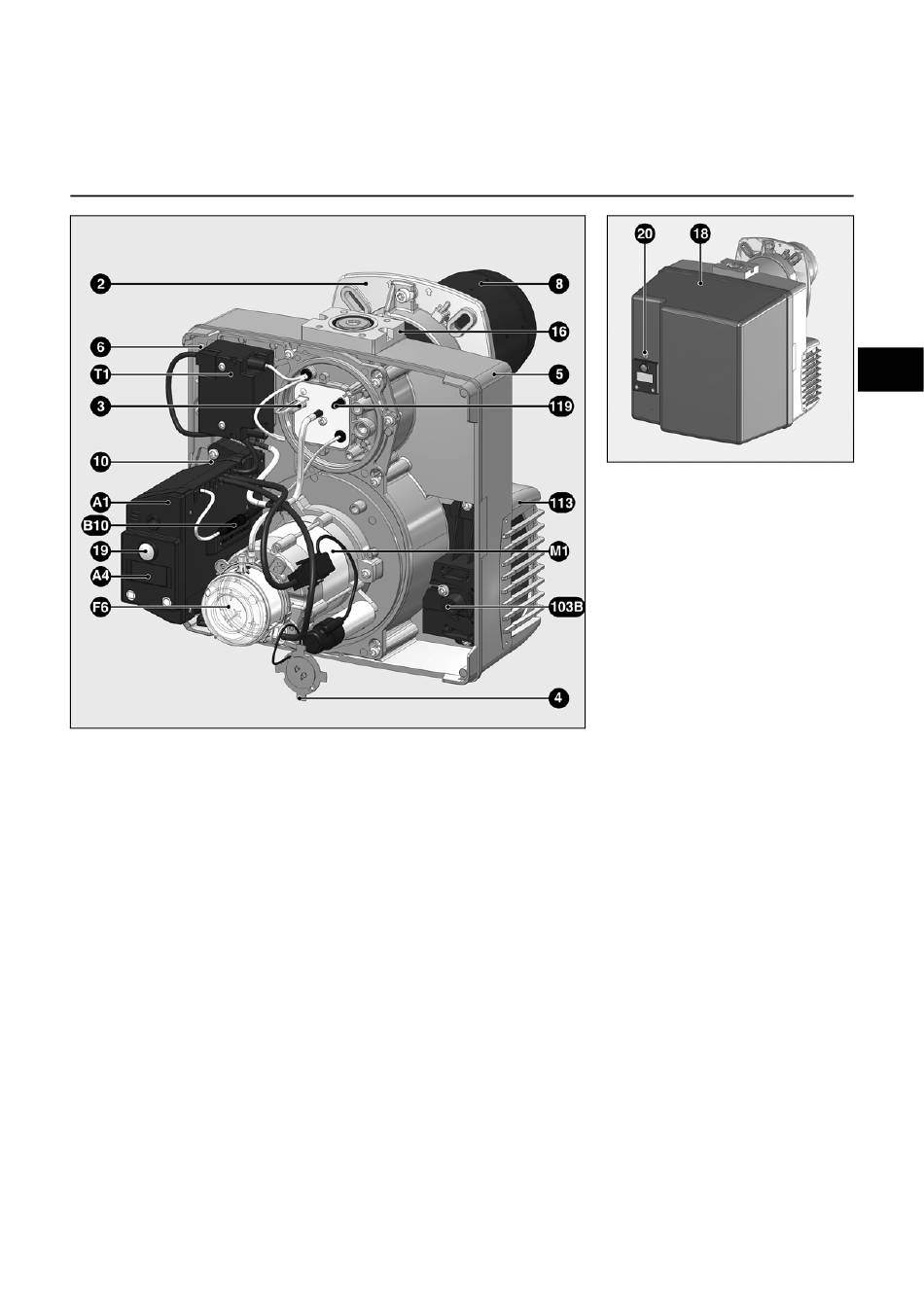

Descripción del quemador
11/2016 - Art. Nr. 4200 1050 6100D
A1 Cajetín de control y de seguridad
A4 Pantalla
B10 Puente de medición
F6 Manostato de aire
M1 Motor del ventilador
T1 Encendedor
3 Botón de ajuste del valor Y
4 Obturador para gas propano
5 Cárter
6 Dispositivo de fijación de la platina
(Mantenimiento)
7 Tubo de toma de presión hogar
8 Tubo del quemador
10 Toma de 7 polos (oculta)
16 Brida de conexión de la rampa de gas
18 Cubierta
19 Botón de desbloqueo
20 Tornillo de fijación de la cubierta
103B Ajuste del aire
113 Caja de aire
