Установка и подключение
Соеди- Ко Сигнал
нитель нт
ак
т
6 Датчик тока 11 («k», белый)
7 Датчик тока 12 («l», черный)
8 Датчик тока 12 («k», белый)
Если используется кабель датчика LEM (100 A),
цвет кабеля не белый, а черно-белый.
Соединители для измерения напряжения
Параметр Значение
Соединитель J400
Изготовитель Phoenix Contact
Каталожный номер 1766369
втулки
Каталожный номер 1939439
соединителя
142

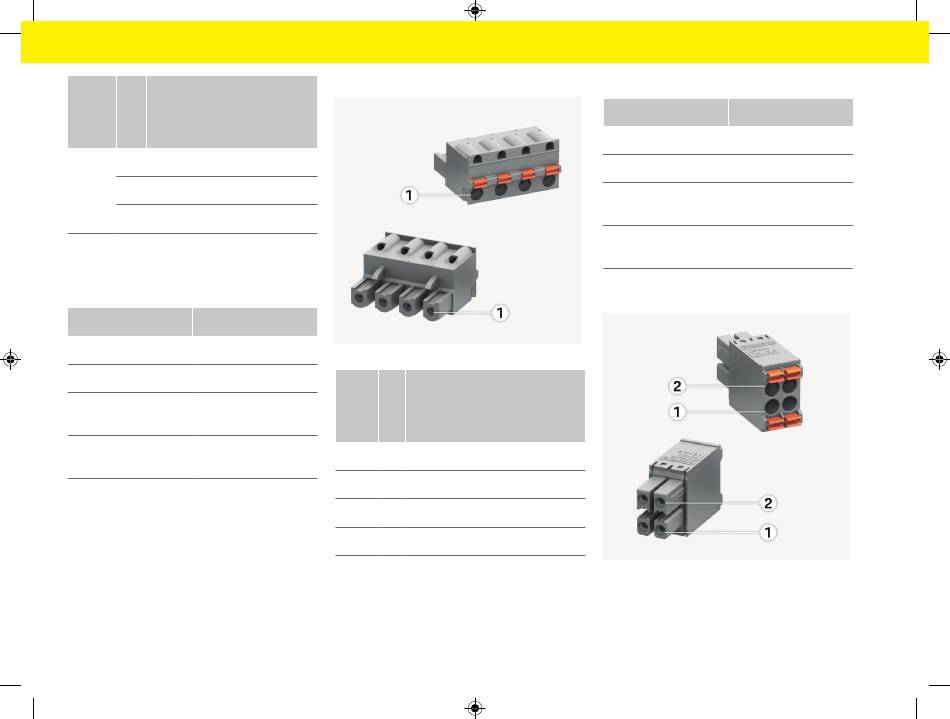

Обзор соединителя J400
Рис. 77 Обзор J400
Сое- Ко Сигнал
дини- нт
тель ак
т
J400 1 Нулевой провод N
2 Фаза L1
3 Фаза L2
4 Фаза L3
Соединители питания
Параметр Значение
Соединитель J102
Изготовитель Phoenix Contact
Каталожный номер 1786837
втулки
Каталожный номер 1790108
соединителя
Обзор соединителя J102
Рис. 78 Обзор J102
Контакт 1
1
Контакт 2
2
